Válvula de esfera JIS

A válvula esférica JIS é uma válvula esférica flangeada de sede macia projetada e fabricada em conformidade com os padrões JIS japoneses para sistemas de tubulação industrial. A válvula Q41F-10K/20K adota uma construção de esfera flutuante de duas peças com sedes macias de PTFE ou R-PTFE, proporcionando desempenho de fechamento com vazamento zero à prova de bolhas Classe VI. Seu design de porta completa ajuda a minimizar a resistência ao fluxo, enquanto a operação de um quarto de volta de 90° permite abertura e fechamento rápidos para isolamento eficiente do fluxo. As dimensões do flange, as dimensões face a face e os procedimentos de inspeção seguem JIS B2220, JIS B2002, JIS B2071 e JIS B2003 respectivamente, suportando compatibilidade com sistemas de tubulação padrão JIS.

A estrutura esférica flutuante de duas peças fornece uma configuração interna relativamente simples para operação confiável e manutenção conveniente. Em comparação com válvulas que utilizam passagens de fluxo mais restritas, o projeto de passagem completa permite que o fluido passe com menor resistência, ajudando a manter o fluxo eficiente da tubulação. A construção macia da sede em PTFE/R-PTFE fornece vedação hermética para aplicações que exigem fechamento confiável, enquanto o mecanismo de operação de 90° permite rápido controle de fluxo manual ou acionado. O projeto da conexão flangeada também facilita a instalação em sistemas de tubulação industrial onde são necessárias dimensões padrão JIS.

A válvula esférica JIS é amplamente utilizada em sistemas de água industrial, processamento químico, tubulações marítimas e de construção naval, aplicações de petróleo e gás e outros sistemas de fluidos de processo que exigem conexões flangeadas em conformidade com JIS e desempenho de fechamento hermético. Os serviços OEM e ODM estão disponíveis para oferecer suporte a tamanhos de válvulas personalizados, classes de pressão, materiais de corpo e sede, configurações de flange, arranjos de atuadores e outros requisitos específicos do projeto.

Contate-nos
ANTERIOR:Válvula de esfera fina waferPRÓXIMO:Válvula de esfera flangeada padrão americano
  • Especificação
  • Contate-nos
Recursos de projeto:
Padrão de projeto:
JIS B2071
JPI 7S-48
Cara a cara
JIS B2002
Extremidades flangeadas:
JIS B2220
Teste e inspeção:
JIS B2003

Principais peças e materiais

ARTIGO PARTE PRINCIPAL MATERIAL
1 Corpo CF8  CF3  CF8M  CF3M  WCB
2 Boné CF8  CF3  CF8M  CF3M  WCB
3 Bola 304 304L 316 316L
4 Caule F304 F304L F316 F316L 2Cr13
5 Assento de válvula PTFE RPTFE
6 Embalagem PTFE RPTFE
7 Junta PTFE RPTFE
8 Parafuso B8 B7
9 Noz A194-8 2H
10 Alça Liga de alumínio WCB

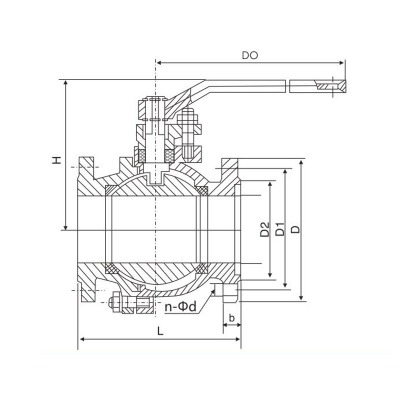

Dimensões principais

TAMANHO 10K 20K
L D D1 D2 b n-Φd L D D1 D2 b n-Φd
DN15 1/2" 108 95 70 51 12 4-Φ15 140 95 70 51 14 4-Φ15
DN20 3/4" 117 100 75 56 14 4-Φ15 152 100 75 56 16 4-Φ15
DN25 1" 127 125 90 67 14 4-Φ19 165 125 90 67 16 4-Φ19
DN32 1-1/4" 140 135 100 76 16 4-Φ19 178 135 100 76 18 4-Φ19
DN40 1-1/2" 165 140 105 81 16 4-Φ19 190 140 105 81 18 4-Φ19
DN50 2" 178 155 120 96 16 4-Φ19 216 155 120 96 18 8-Φ19
DN65 2-1/2" 190 175 140 116 18 4-Φ19 241 175 140 116 20 8-Φ19
DN80 3" 203 185 150 126 18 8-Φ19 283 200 160 132 22 8-Φ23
DN100 4" 229 210 175 151 18 8-Φ19 305 225 185 160 24 8-Φ23
DN125 5" 356 250 210 182 20 8-Φ23 381 270 225 195 26 8-Φ25
DN150 6" 394 280 240 212 22 8-Φ23 403 305 260 230 28 12-Φ25
DN200 8" 457 330 290 262 22 12-Φ23 502 350 305 275 30 12-Φ25

As dimensões acima são apenas para referência.
