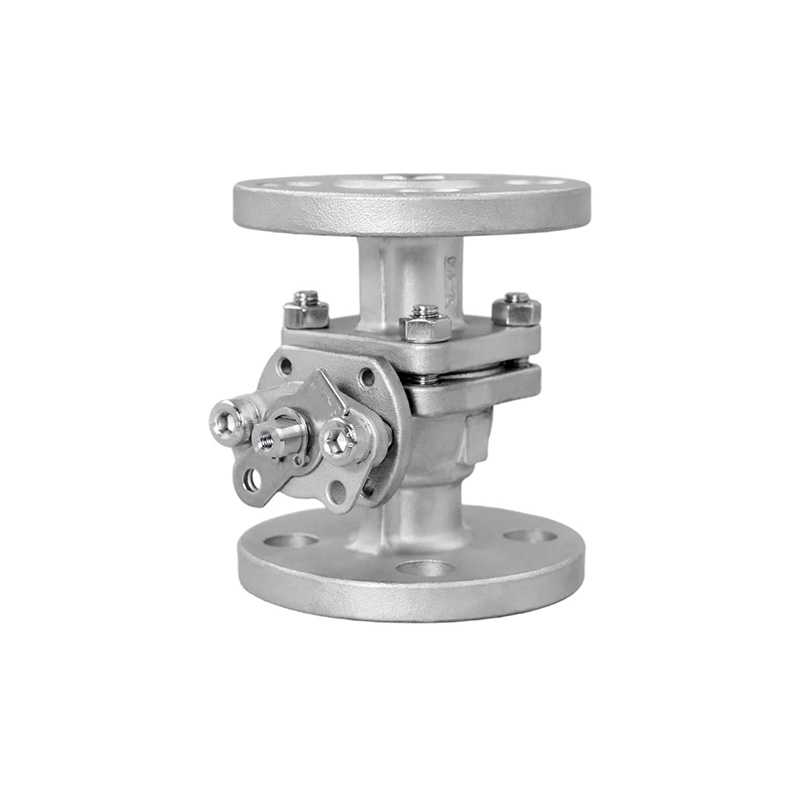

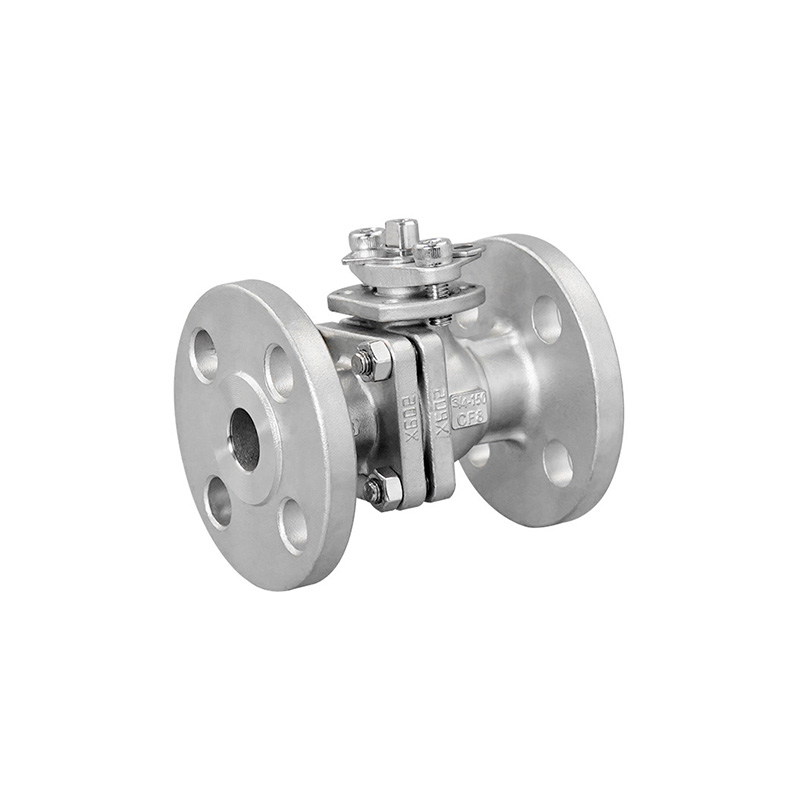

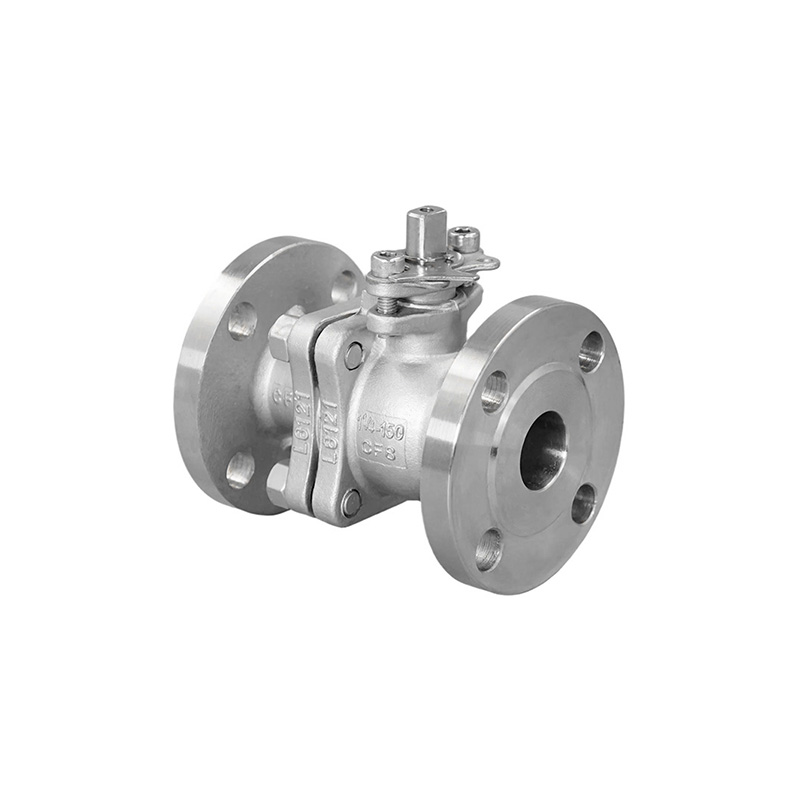

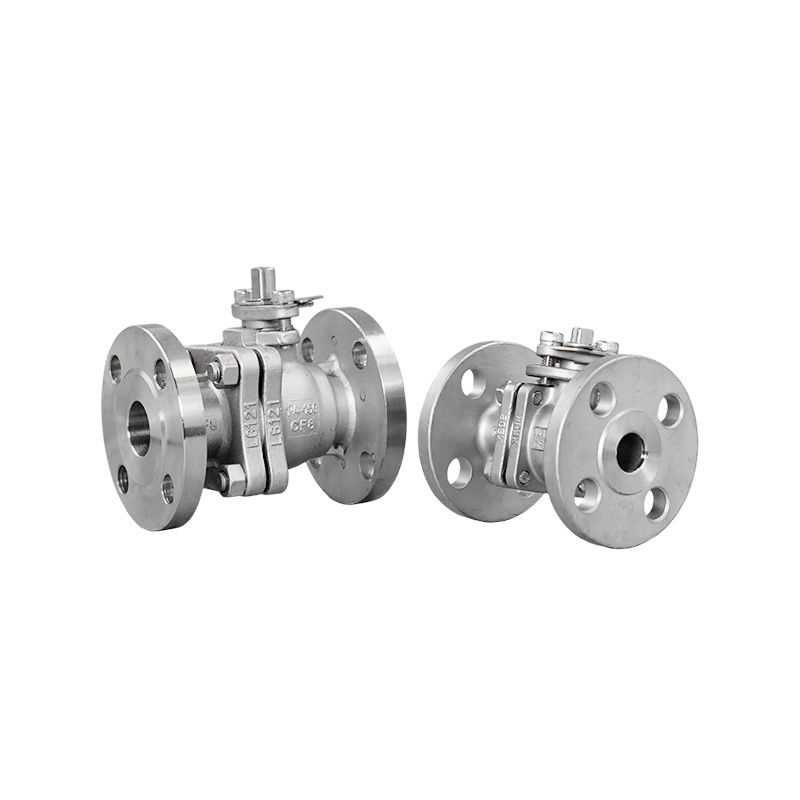

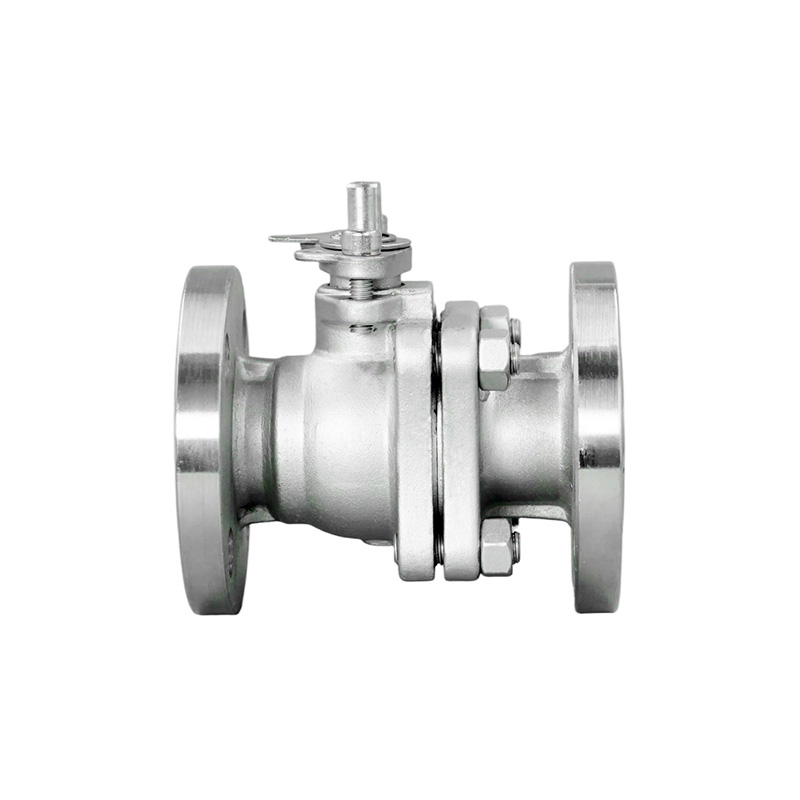

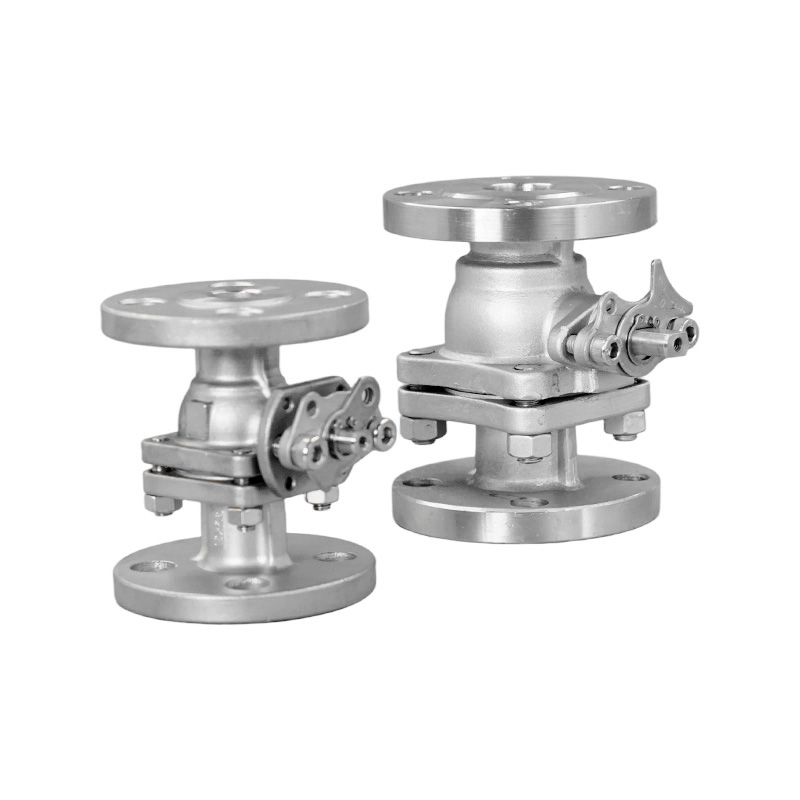

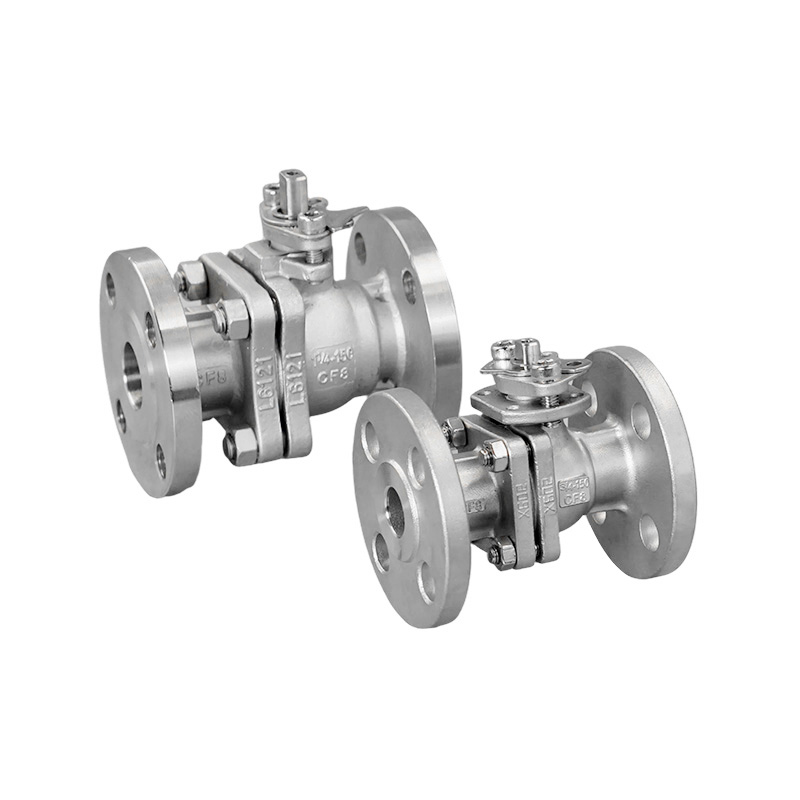

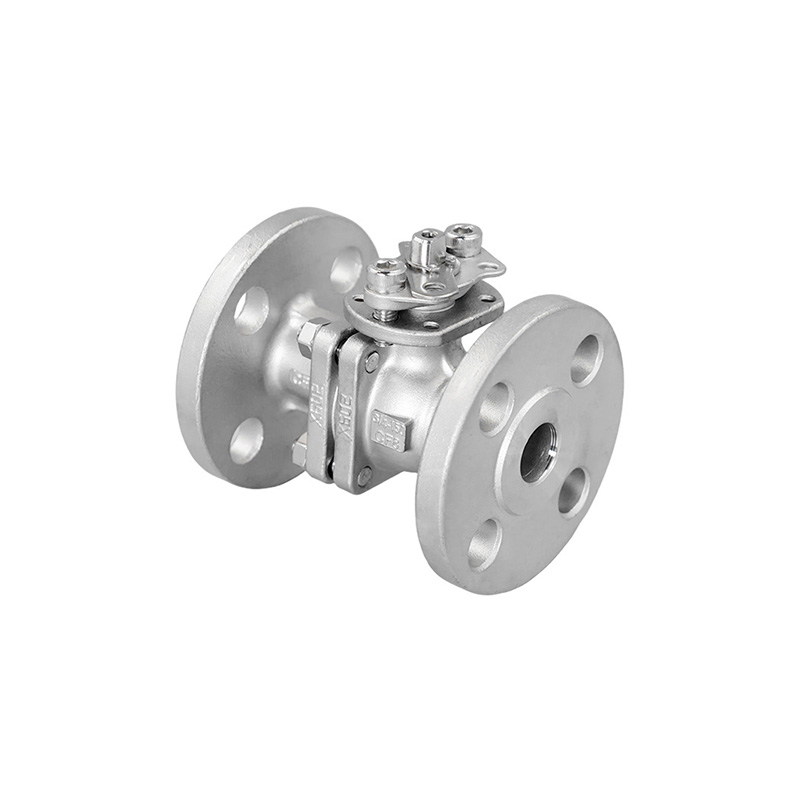

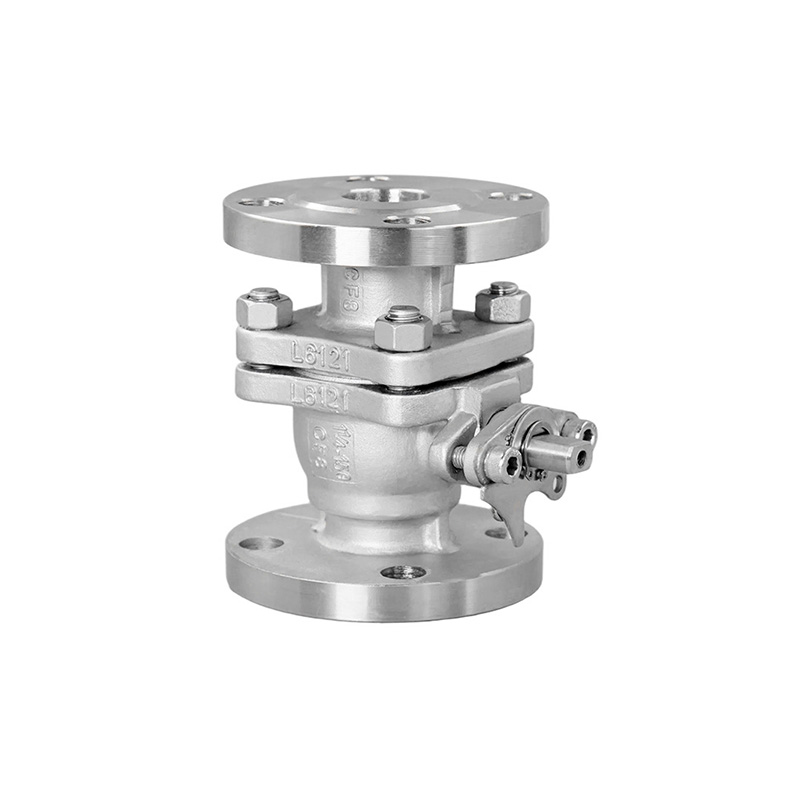

Válvula de esfera com flange padrão americano

Apresentando uma estrutura clássica de esfera flutuante com assento macio, o assento da válvula é construído em PTFE reforçado e as dimensões da conexão flangeada estão em conformidade com ASME B16.5 ou ANSI B16.5. Pressão de projeto: 150 LB, 300 LB.

Contate-nos
ANTERIOR:Válvula de esfera JISPRÓXIMO:Válvula de esfera com flange de munhão e vedação macia
  • Especificação
  • Contate-nos
Características do projeto:
Padrão de projeto:
API 608, API 6D, ASME B16.34
Extremidades flangeadas:
ASME B16.5, ANSI B16.5
Teste e inspeção:
API598
Meio aplicável:
Água, petróleo, gás, Ect

Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1  Corpo CF8 CF3M WCB
2  Gorro CF8 CF3M WCB
3  Bola 304 316L
4  Tronco F304 F316L 2Cr13
5  Assento da válvula PTFE RPTFE
6  Junta PTFE RPTFE
7  Parafuso B8 B7
8  Noz A194-8 2H
9  Embalagem PTFE RPTFE
10  Glândula de embalagem CF8 WCB
11  Parafuso de embalagem B8 B7
12  Folha de posicionamento Aço carbono 304
13  Lidar Liga de Alumínio WCB

Dimensões principais

TAMANHO Classe 150LB Classe 300LB
d L D D1 D2 T f n-Φd d L D D1 D2 T f n-Φd
1/2" 15  108  90  88,9  60,3  34,9  8  2  4-Φ16 15  140  95  95,3  66,7  34,9  12,7  2  4-Φ16
3/4" 20  117  100  98,6  69,9  42,9  8,9  2  4-Φ16 20  152  115  117,3  82,6  42,9  14.3  2  4-Φ19
1" 25  127  110  108  79,4  50,8  9,6  2  4-Φ16 25  165  125  123,9  88,9  50,8  15,9  2  4-Φ19
1-1/4" 32  140  115  117,3  88,9  63,5  11.2  2  4-Φ16 32  178  135  133,3  98,4  63,5  17,5  2  4-Φ19
1-1/2" 40  165  125  127  98,4  73  12,7  2  4-Φ16 40  190  155  155,4  114,3  73  19.1  2  4-Φ22
2" 50  178  150  152,4  120,7  92.1  14.3  2  4-Φ19 50  216  165  165,1  127  92.1  20,7  2  8-Φ19
2-1/2" 65  190  180  177,8  139,7  104,8  15,9  2  4-Φ19 65  241  190  190,5  149,2  104,8  23,9  2  8-Φ22
3" 80  203  190  190,5  152,4  127  17,5  2  4-Φ19 80  283  210  209,5  168,3  127  27  2  8-Φ22
4" 100  229  230  228,6  190,5  157,2  22,3  2  4-Φ19 100  305  255  254  200  157,2  30.2  2  8-Φ22
5" 125  356  255  254  215,9  185,7  22,3  2  8-Φ22 125  381  280  279,4  235  185,7  33,4  2  8-Φ22
6" 150  394  280  279,4  241,3  215,9  23,9  2  8-Φ22 150  403  320  317,5  269,9  215,9  35  2  12-Φ22
8" 200  457  345  342,9  298,5  269,9  27  2  8-Φ22 200  502  380  381  330,2  269,9  39,7  2  12-Φ25
10" 250  533  405  406,4  362  323,8  28,6  2  12-Φ25 250  568  445  444,5  387,4  323,8  46.1  2  16-Φ29
12" 300  610  485  482,6  431,8  381  30.2  2  12-Φ25 / / / / / / / / /

As dimensões acima são apenas para referência.
