Válvula de retenção oscilante com flange, padrão americano

Lar / Produtos / Válvula de retenção / Válvula de retenção oscilante com flange, padrão americano
  • Válvula de retenção oscilante com flange, padrão americano
  • Válvula de retenção oscilante com flange, padrão americano
  • Válvula de retenção oscilante com flange, padrão americano
  • Válvula de retenção oscilante com flange, padrão americano
  • Válvula de retenção oscilante com flange, padrão americano
  • Válvula de retenção oscilante com flange, padrão americano
  • Válvula de retenção oscilante com flange, padrão americano

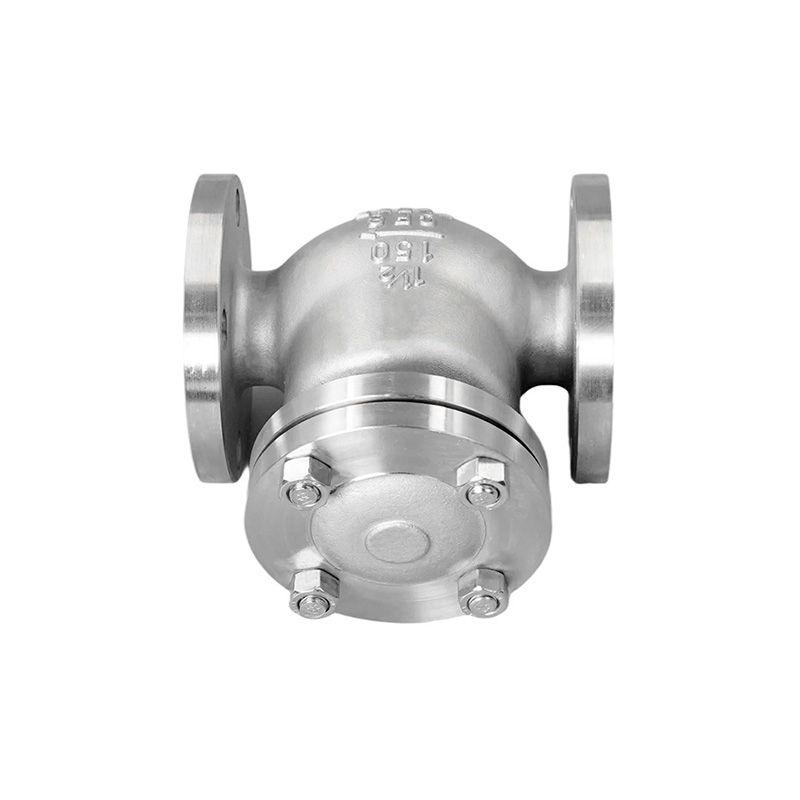

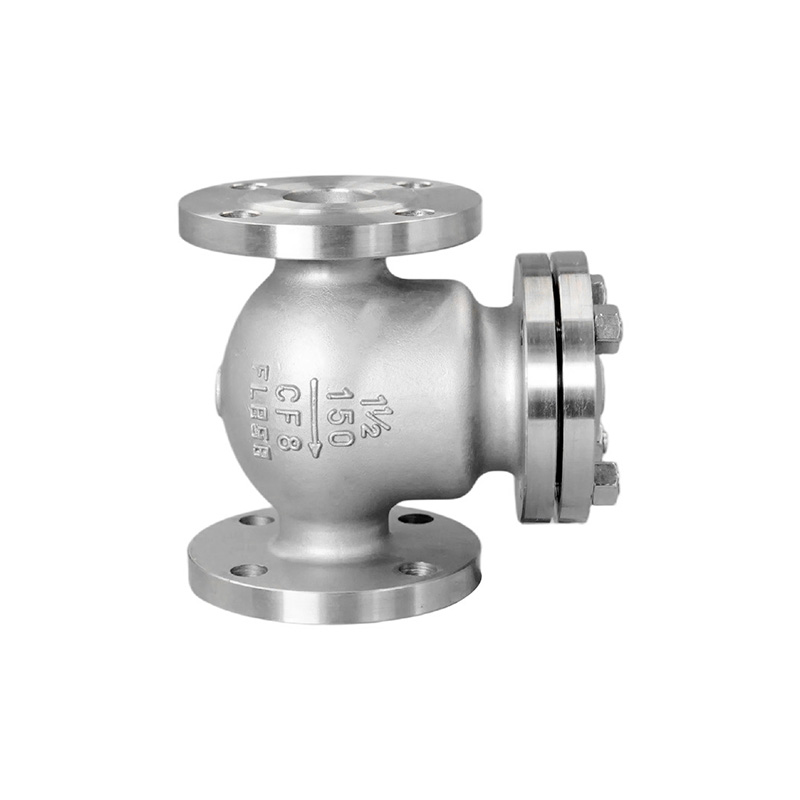

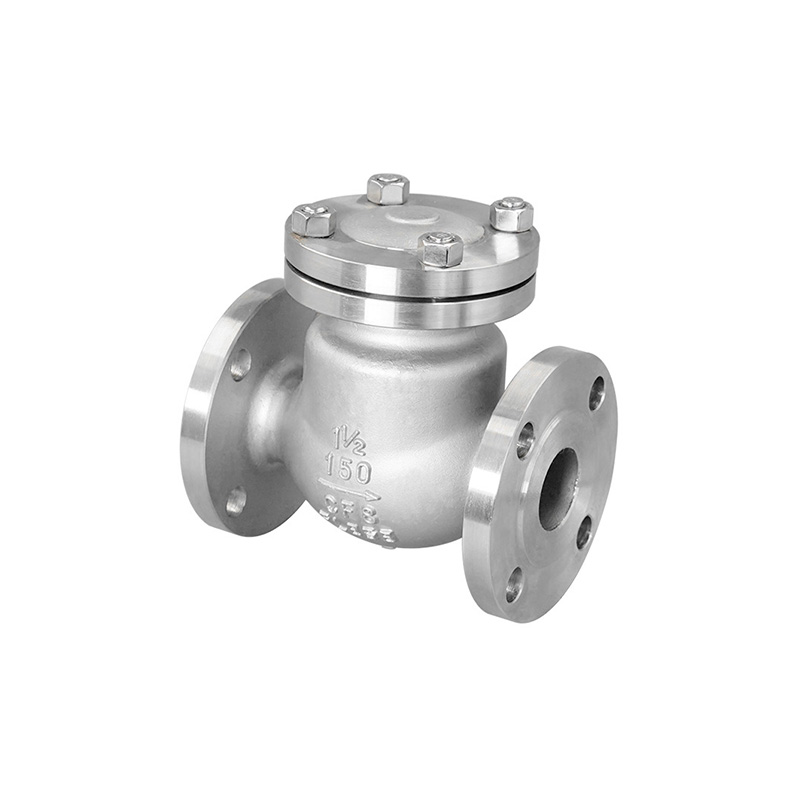

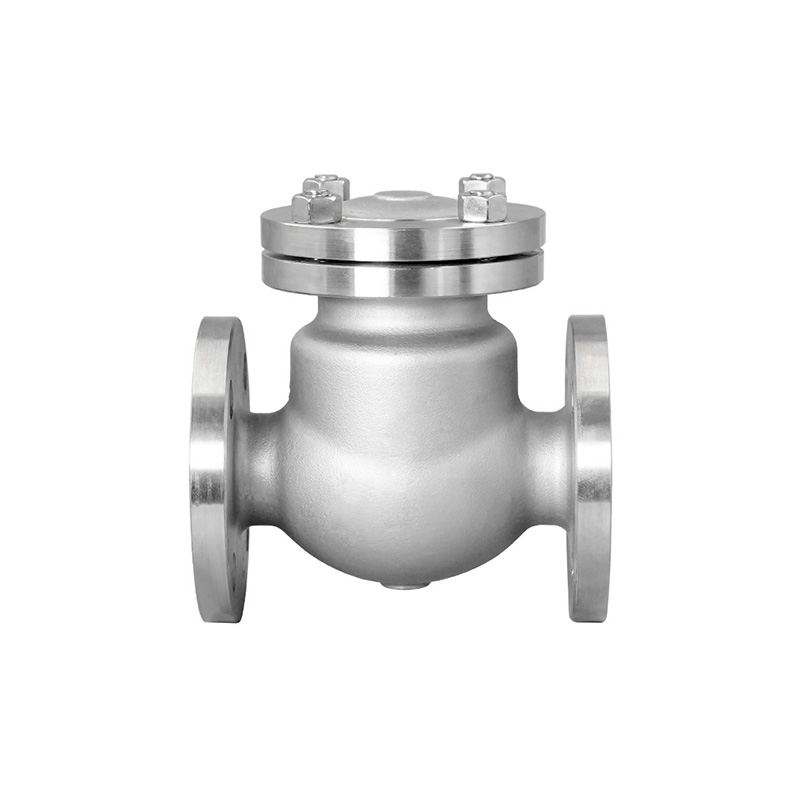

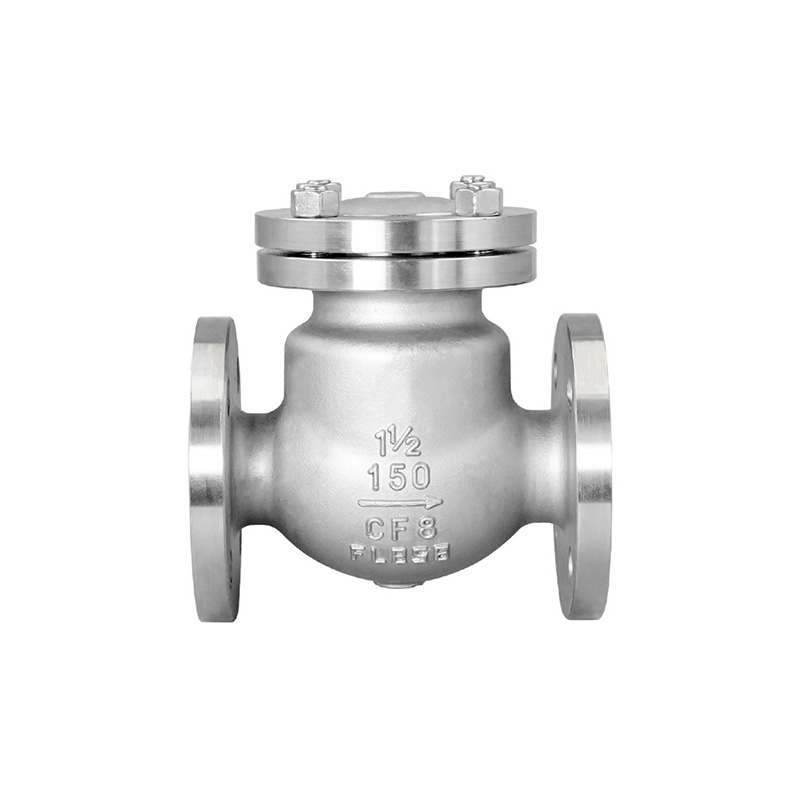

Válvula de retenção oscilante com flange, padrão americano

A válvula de retenção oscilante flangeada é a válvula unidirecional mais comumente usada para tubulações de grande diâmetro e média a baixa pressão. Ele abre e fecha automaticamente em resposta à pressão do meio, permitindo o fluxo em apenas uma direção e evitando o refluxo. Princípio de operação: Fluxo para frente—A pressão do meio empurra a aba da válvula em forma de disco para abrir; a aba gira em torno de um pino de dobradiça para abrir, permitindo um fluxo desobstruído. Fluxo reverso—A força combinada da contrapressão do meio e o peso da aba da válvula fazem com que a aba gire de volta para o assento da válvula, criando uma vedação firme e evitando o refluxo. As dimensões face a face e as especificações do flange seguem os padrões americanos.

Contate-nos
ANTERIOR:Válvula de retenção de elevação com flangePRÓXIMO:Válvula de retenção oscilante com flange
  • Especificação
  • Contate-nos
Características do projeto:
Extremidades flangeadas:
ASME B16.5, ANSI B16.5
Teste e inspeção:
API598

Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1  Corpo CF8 CF3 CF8M CF3M WCB
2  Gorro CF8 CF3 CF8M CF3M WCB
3  Disco CF8 CF3 CF8M CF3M WCB
4  Junta Junta espiral de PTFE
5  Parafuso B8 B7
6  Noz A194-8 2H

Dimensões principais

TAMANHO Classe 150LB Classe 300LB
L D D1 D2 bb ff n-Fd L D D1 D2 bb ff n-Fd
1/2" 108  90  88,9  60,3  34,9  8  2  4-Φ16 152  95  95,3  66,7  34,9  12,7  2  4-Φ16
3/4" 117  100  98,6  69,9  42,9  8,9  2  4-Φ16 178  115  117,3  82,6  42,9  14.3  2  4-Φ19
1" 127  110  108  79,4  50,8  9,6  2  4-Φ16 216  125  123,9  88,9  50,8  15,9  2  4-Φ19
1-1/4" 140  115  117,3  88,9  63,5  11.2  2  4-Φ16 229  135  133,3  98,4  63,5  17,5  2  4-Φ19
1-1/2" 165  125  127  98,4  73  12,7  2  4-Φ16 241  155  155,4  114,3  73  19.1  2  4-Φ22
2" 203  150  152,4  120,7  92.1  14.3  2  4-Φ19 267  165  165,1  127  92.1  20,7  2  8-Φ19
2-1/2" 216  180  177,8  139,7  104,8  15,9  2  4-Φ19 292  190  190,5  149,2  104,8  23,9  2  8-Φ22
3" 241  190  190,5  152,4  127  17,5  2  4-Φ19 318  210  209,5  168,3  127  27  2  8-Φ22
4" 292  230  228,6  190,5  157,2  22,3  2  8-Φ19 356  255  254  200  157,2  30.2  2  8-Φ22
5" 330  255  254  215,9  185,7  22,3  2  8-Φ22 400  280  279,4  235  185,7  33,4  2  8-Φ22
6" 356  280  279,4  241,3  215,9  23,9  2  8-Φ22 444  320  317,5  269,9  215,9  35  2  12-Φ22
8" 495  345  342,9  298,5  269,9  27  2  8-Φ22 533  380  381  330,2  269,9  39,7  2  12-Φ25
10" 622  405  406,4  362  323,8  28,6  2  12-F25 622  445  444,5  387,4  323,8  46.1  2  16-Φ29
12" 698  485  482,6  431,8  381  30.2  2  12-Φ25 711  520  520,7  450,8  381  49,3  2  16-Φ32
14" 787  535  533,4  476,3  412,8  33,4  2  12-Φ29 838  585  584,2  514,4  412,8  52,4  2  20-Φ32
16" 864  595  596,9  539,8  469,9  35  2  16-Φ29 864  650  647,7  571,5  469,9  55,6  2  20-Φ35
18" 978  635  635  577,9  533,4  38.1  2  16-Φ32 978  710  711  628,6  533,4  58,8  2  24-Φ35
20" 978  700  698,5  635  584,2  41,3  2  20-Φ32 1016  775  774,7  685,8  584,2  62  2  24-Φ35
24" 1295  815  812,8  749,3  692,2  46.1  2  20-Φ35 1346  915  914,4  812,8  692,2  68,3  2  24-Φ41

As dimensões acima são apenas para referência.
