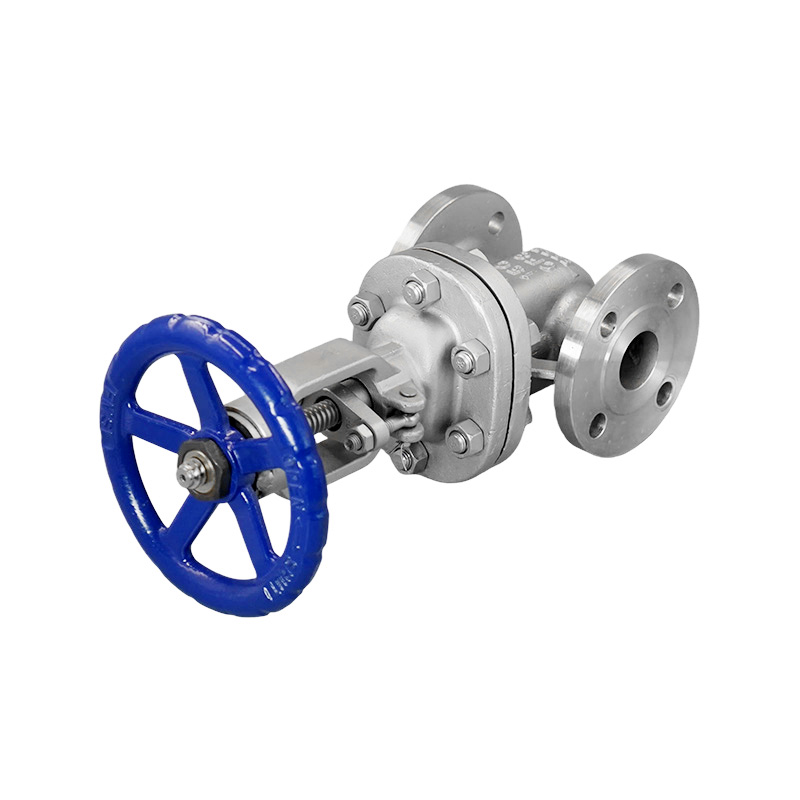

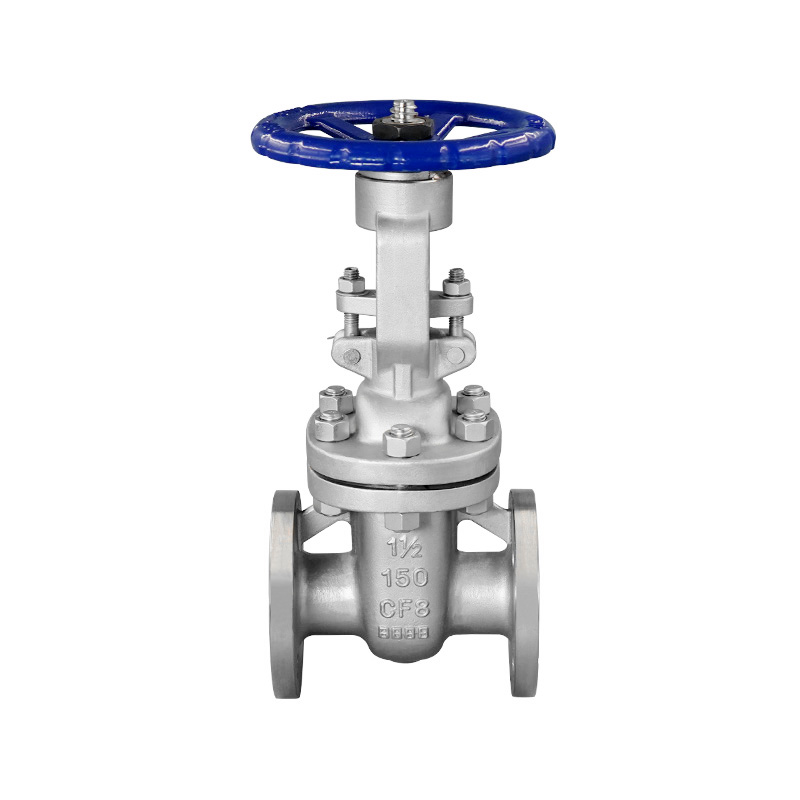

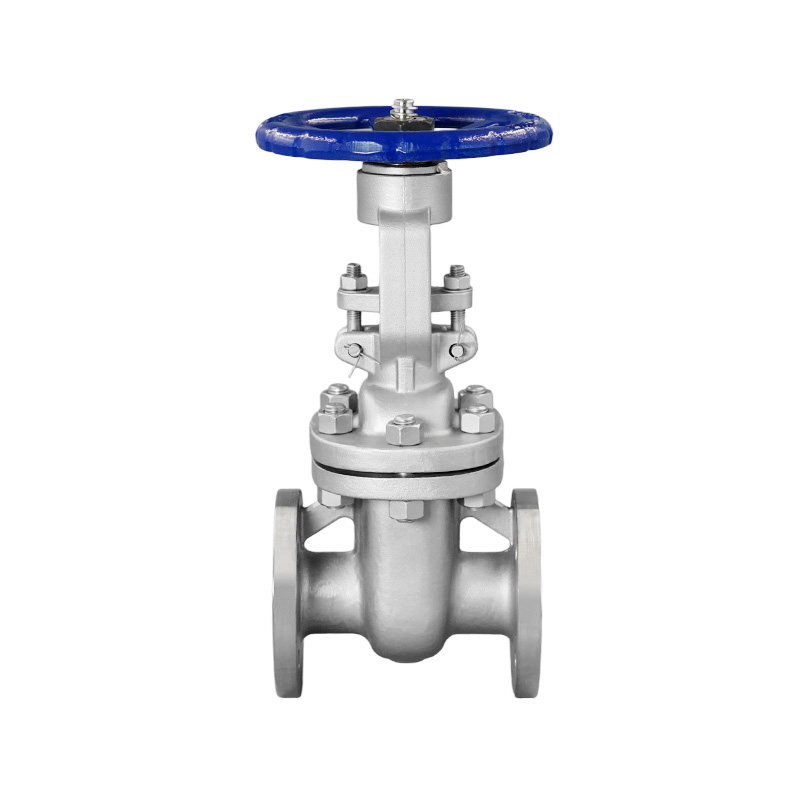

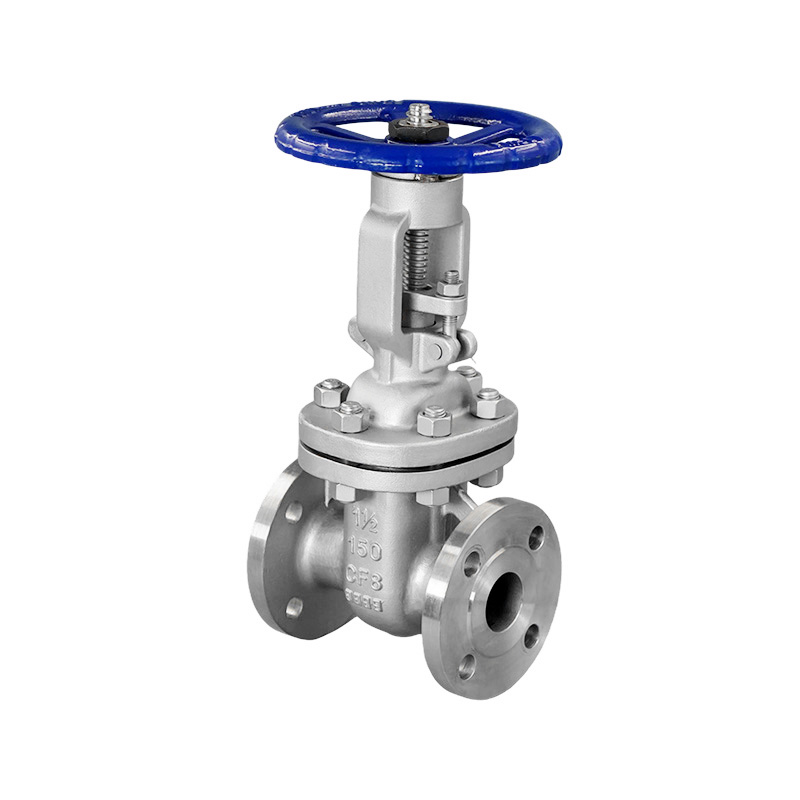

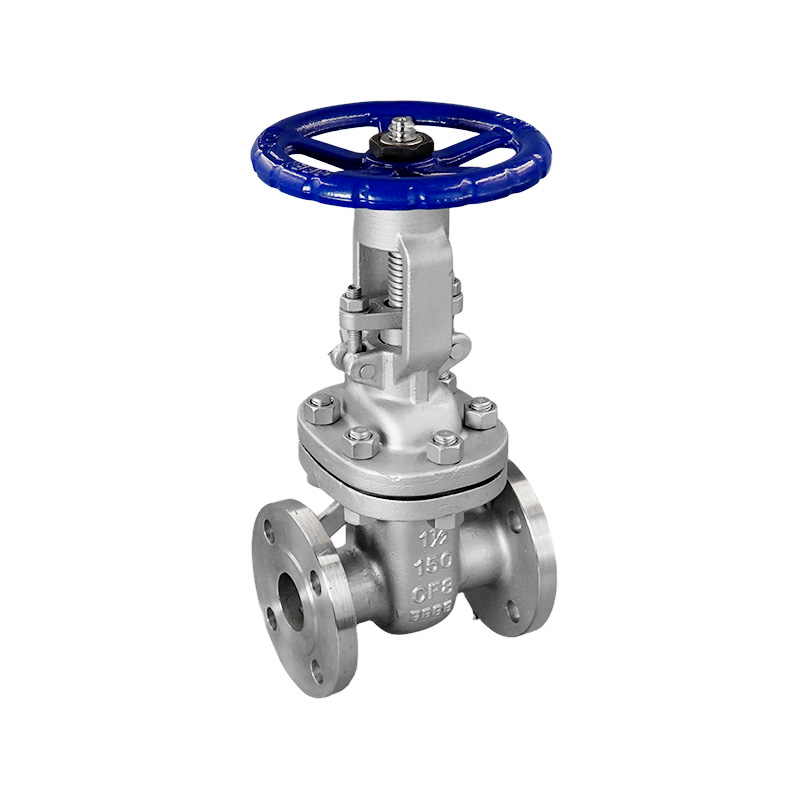

Válvula de gaveta flangeada padrão americana

A válvula de gaveta flangeada, de haste ascendente e vedação rígida da American Standard apresenta um design de vedação rígida de metal com metal. Dependendo dos requisitos de material e das condições operacionais, o disco de comporta e o assento da válvula podem ser configurados com superfícies de assentamento integrais ou sobreposições de liga dura soldadas. A conexão corpo-capô utiliza uma estrutura de face plana para a classe de 150 LB, enquanto a classe de 300 LB emprega uma estrutura de face circular.

Contate-nos
ANTERIOR:Válvula de gaveta roscadaPRÓXIMO:Válvula de gaveta flangeada com haste ascendente de vedação rígida
  • Especificação
  • Contate-nos
Características do projeto:
Padrão de projeto:
API 6D, API 600, API 603, ASME B16.34
Extremidades flangeadas:
ASME B16.5, ANSI B16.5
Teste e inspeção:
API598

Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1  Corpo CF8 CF3 CF8M CF3M WCB
2  Gorro CF8 CF3 CF8M CF3M WCB
3  Cunha CF8 CF3 CF8M CF3M WCB
4  Tronco F304 F304L F316 F316L 2Cr13
5  Noz-tronco Liga de cobre
6  Embalagem PTFE Grafite Flexível
7  Junta Junta espiral de PTFE
8  Glândula CF8 CF3 CF8M CF3M WCB
9  Parafuso B8 B7
10  Noz A194-8 2H
11  Volante QT400-17

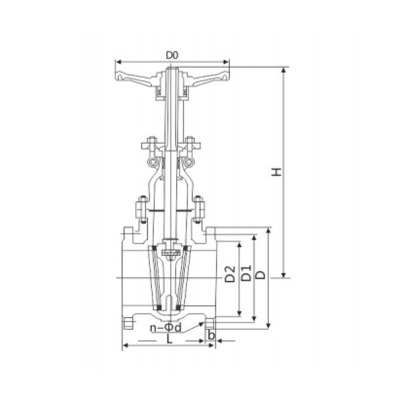

Dimensões principais

TAMANHO Classe 150LB Classe 300LB
L D D1 D2 b n-Φd L D D1 D2 b n-Φd
1/2" 108  90  88,9  60,3  34,9  10  4-Φ16 140  95  95,3  66,7  34,9  14,7  4-Φ16
3/4" 117  100  98,6  69,9  42,9  10,9  4-Φ16 152  115  117,3  82,6  42,9  16,3  4-Φ19
1" 127  110  108  79,4  50,8  11,6  4-Φ16 165  125  123,9  88,9  50,8  17,9  4-Φ19
1-1/4" 140  115  117,3  88,9  63,5  13.2  4-Φ16 178  135  133,3  98,4  63,5  19,5  4-Φ19
1-1/2" 165  125  127  98,4  73  14,7  4-Φ16 190  155  155,4  114,3  73  21.1  4-Φ22
2" 178  150  152,4  120,7  92.1  16,3  4-Φ19 216  165  165,1  127  92.1  22,7  8-Φ19
2-1/2" 190  180  177,8  139,7  104,8  17,9  4-Φ19 241  190  190,5  149,2  104,8  25,9  8-Φ22
3" 203  190  190,5  152,4  127  19,5  4-Φ19 282  210  209,5  168,3  127  29  8-Φ22
4" 229  230  228,6  190,5  157,2  24,3  8-Φ19 305  255  254  200  157,2  32.2  8-Φ22
5" 254  255  254  215,9  185,7  24,3  8-Φ22 381  280  279,4  235  185,7  35,4  8-Φ22
6" 267  280  279,4  241,3  215,9  25,9  8-Φ22 403  320  317,5  269,9  215,9  37  12-Φ22
8" 292  345  342,9  298,5  269,9  29  8-Φ22 419  380  381  330,2  269,9  41,7  12-Φ25
10" 330  405  406,4  362  323,8  30,6  12-Φ25 457  445  444,5  387,4  323,8  48.1  16-Φ29
12" 356  485  482,6  431,8  381  32.2  12-Φ25 502  520  520,7  450,8  381  51,3  16-Φ32
14" 381  535  533,4  476,3  412,8  35,4  12-Φ29 762  585  584,2  514,4  412,8  54,4  20-Φ32
16" 406  595  596,9  539,8  469,9  37  16-Φ29 838  650  647,7  571,5  469,9  57,6  20-Φ35
18" 432  635  635  577,9  533,4  40.1  16-Φ32 914  710  711  628,6  533,4  60,8  24-Φ35
20" 457  700  698,5  635  584,2  43,3  20-Φ32 991  775  774,7  685,8  584,2  64  24-Φ35
24" 508  815  812,8  749,3  692,2  48.1  20-Φ35 1143  915  914,4  812,8  692,2  70,3  24-Φ41

As dimensões acima são apenas para referência.
