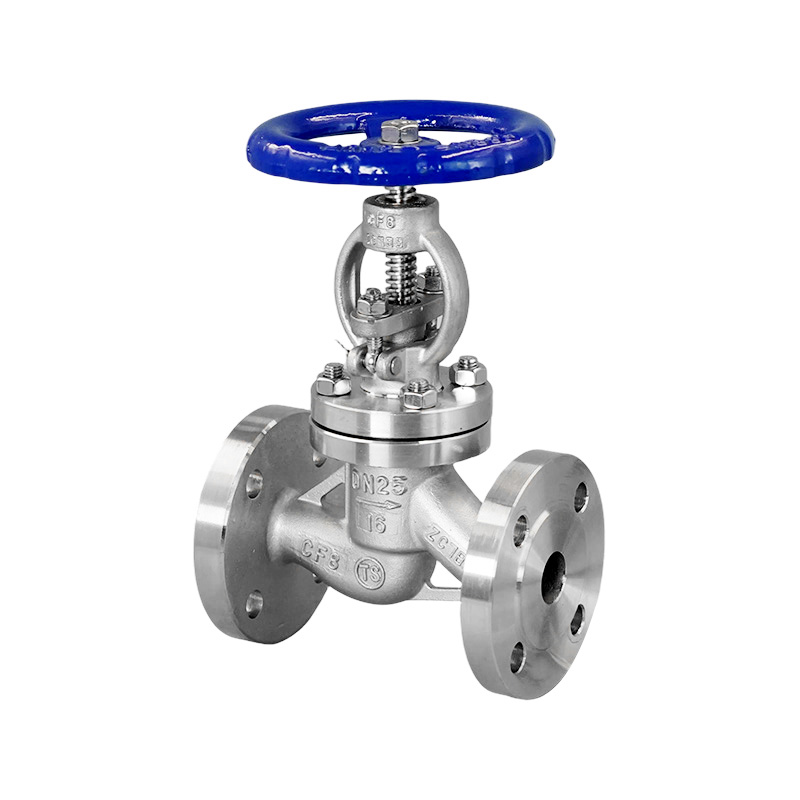

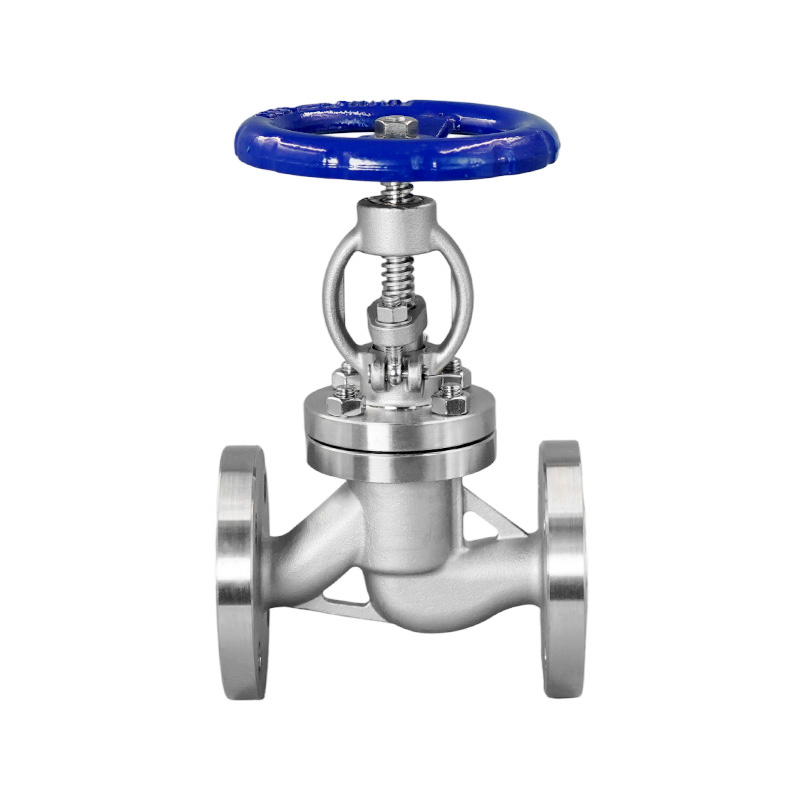

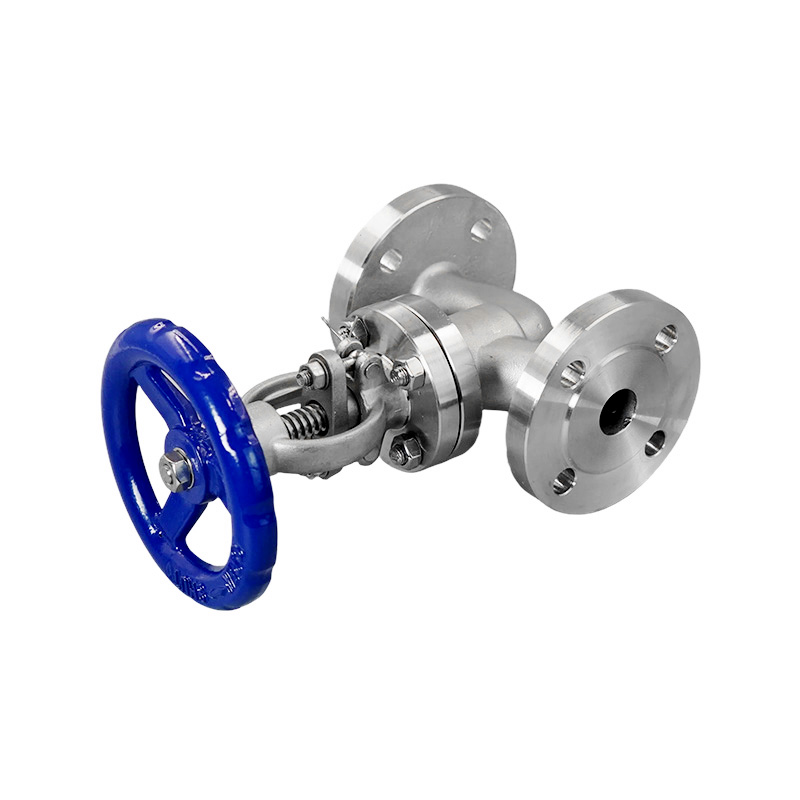

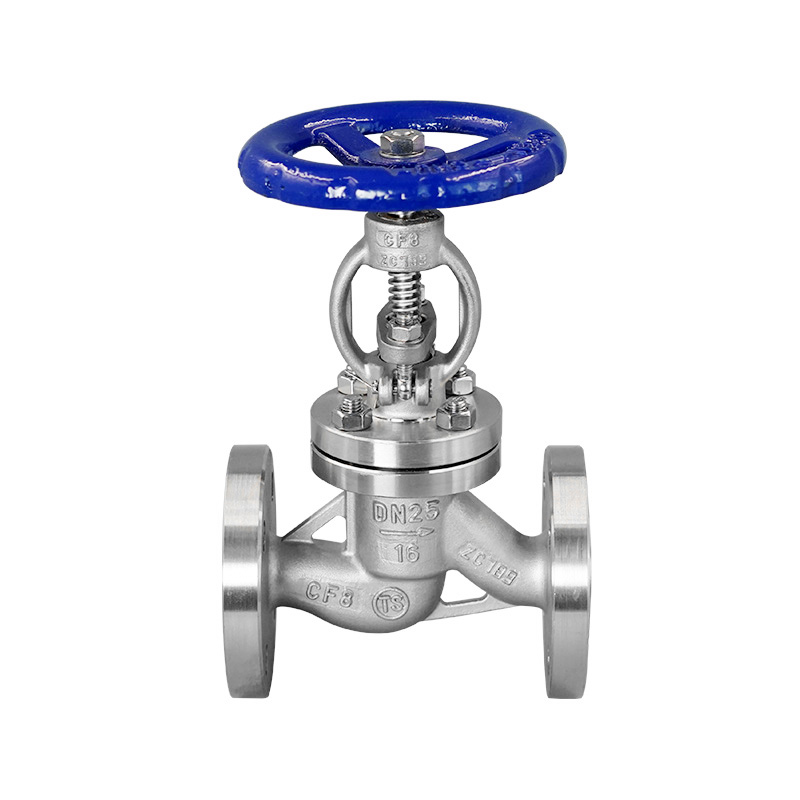

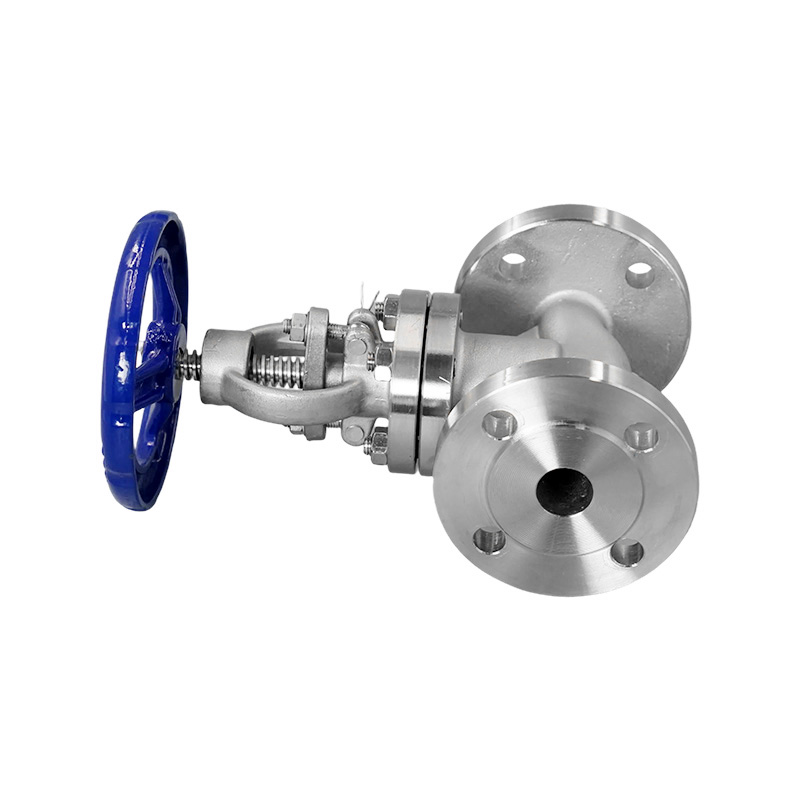

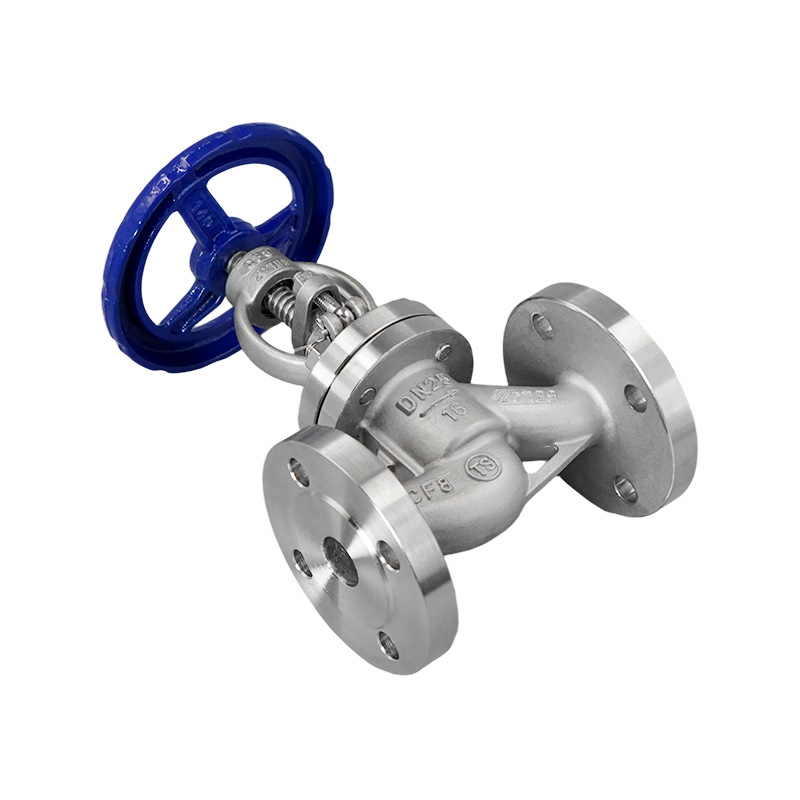

Válvula globo flangeada

Em sistemas de tubulação, as válvulas globo servem principalmente como dispositivos de fechamento, embora também possam ser utilizadas para regulação de fluxo limitado. Durante o processo de abertura e fechamento, a força de atrito que atua nas superfícies de vedação de uma válvula globo é menor do que a de uma válvula gaveta. Normalmente, eles apresentam uma única superfície de vedação e, dependendo dos requisitos específicos, podem ser fabricados com sedes com vedação rígida ou com vedação suave.

Contate-nos
ANTERIOR:Válvula globo padrão americanoPRÓXIMO:Sem artigo seguinte
  • Especificação
  • Contate-nos
Recursos de projeto:
Extremidades flangeadas:
JB/T 79-2015
GB/T 9124.1-2019
Teste e inspeção:
GB/T 26480-2011, GB/T 13927-2022
JB/T 9092-1999


Principais peças e materiais

ARTIGO PARTE MATERIAL PRINCIPAL
1 Corpo CF8 CF3 CF8M CF3M WCB
2 Boné CF8 CF3 CF8M CF3M WCB
3 Disco CF8 CF3 CF8M CF3M WCB
4 Caule F304 F304L F316 F316L 2Cr13
5 Caule Nut Liga de cobre
6 Embalagem Grafite Flexível PTFE
7 Junta Junta ferida em espiral de PTFE
8 Glândula CF8 CF3 CF8M CF3M WCB
9 Parafuso B8 B7
10 Noz A194-8 2H
11 Volante QT400-17

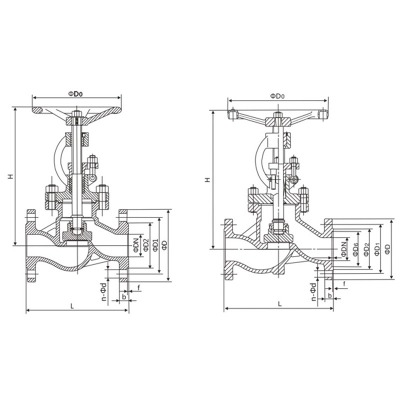

Dimensões principais (PN16) GB/T9124.1-2019

DN L D D1 D2 namorado n-Φd D0
15 130 95 65 45 16-2 4-Φ14 120
20 150 105 75 58 18-2 4-Φ14 140
25 160 115 85 68 18-2 4-Φ14 140
32 180 140 100 78 18-2 4-Φ18 160
40 200 150 110 88 18-3 4-Φ18 200
50 230 165 125 102 18-3 4-Φ18 220
65 290 185 145 122 18-3 8-Φ18 240
80 310 200 160 138 20-3 8-Φ18 260
100 350 220 180 158 20-3 8-Φ18 280
125 400 250 210 188 22-3 8-Φ18 320
150 480 285 240 212 22-3 8-Φ22 350
200 600 340 295 268 24-3 12-Φ22 450
250 650 405 355 320 26-3 12-Φ26 500
300 750 460 410 378 28-4 12-Φ26 550
350 850 520 470 438 30-4 16-Φ26 600
400 950 580 525 490 32-4 16-Φ30 700
450 1050 640 585 550 40-4 20-Φ30 800
500 1150 715 650 610 44-4 20-Φ33 900
600 1350 840 770 725 54-5 20-Φ36 1000

Dimensões principais (PN25) GB/T 9124.1-2019

DN L D D1 D2 namorado n-Φd D0
15 130 95 65 45 16-2 4-Φ14 120
20 150 105 75 58 18-2 4-Φ14 140
25 160 115 85 68 18-2 4-Φ14 140
32 180 140 100 78 18-2 4-Φ18 160
40 200 150 110 88 18-3 4-Φ18 200
50 230 165 125 102 20-3 4-Φ18 220
65 290 185 145 122 22-3 8-Φ18 240
80 310 200 160 138 24-3 8-Φ18 260
100 350 235 190 162 24-3 8-Φ22 280
125 400 270 220 188 26-3 8-Φ26 320
150 480 300 250 218 28-3 8-Φ26 350
200 600 360 310 278 30-3 12-Φ26 450
250 650 425 370 335 32-3 12-Φ30 500
300 750 485 430 395 34-3 16-Φ30 550
350 850 555 490 450 38-4 16-Φ33 600
400 950 620 550 505 40-4 16-Φ36 700
450 1050 670 600 555 46-4 20-Φ36 800
500 1150 730 660 615 48-4 20-Φ36 900
600 1350 845 770 720 58-5 20-Φ39 1000

Dimensões principais (PN40) GB/T 9124.1-2019

DN L D D1 D2 D6 namorado f2 n-Φd D0
15 130 95 65 45 40 16-2 4 4-Φ14 120
20 150 105 75 58 51 18-2 4 4-Φ14 140
25 160 115 85 68 58 18-2 4 4-Φ14 160
32 180 140 100 78 66 18-2 4 4-Φ18 180
40 200 150 110 88 76 18-3 4 4-Φ18 200
50 230 165 125 102 88 20-3 4 4-Φ18 220
65 290 185 145 122 110 22-3 4 8-Φ18 280
80 310 200 160 138 121 24-3 4 8-Φ18 300
100 350 235 190 162 150 24-3 4.5 8-Φ22 320
125 400 270 220 188 176 26-3 4.5 8-Φ26 400
150 480 300 250 218 204 28-3 4.5 8-Φ26 400
200 600 375 320 285 260 34-3 4.5 12-Φ30 450
250 650 450 385 345 313 38-3 4.5 12-Φ33 500
300 750 515 450 410 364 42-4 4.5 16-Φ33 550
350 850 580 510 465 422 46-4 5 16-Φ36 600
400 950 660 585 535 474 50-4 5 16-Φ39 700
450 1050 685 610 560 524 57-4 5 20-Φ39 800
500 1150 755 670 615 576 57-4 5 20-Φ42 900

Dimensões principais (PN63) GB/T 9124.1-2019

DN L D D1 D2 D6 namorado f2 n-Φd D0
15 170 105 75 55 40 20-2 4 4-Φ14 140
20 190 130 90 68 51 22-2 4 4-Φ18 160
25 210 140 100 78 58 24-2 4 4-Φ18 180
32 230 155 110 82 66 26-2 4 4-Φ22 200
40 260 170 125 95 76 26-3 4 4-Φ22 240
50 300 180 135 105 88 26-3 4 4-Φ22 280
65 340 205 160 130 110 26-3 4 8-Φ22 320
80 380 215 170 140 121 28-3 4 8-Φ22 360
100 430 250 200 168 150 30-3 4.5 8-Φ26 400
125 500 295 240 202 176 34-3 4.5 8-Φ30 400
150 550 345 280 240 204 36-3 4.5 8-Φ33 450
200 650 415 345 300 260 42-3 4.5 12-Φ36 500
250 775 470 400 352 313 46-3 4.5 12-Φ36 550
300 900 530 460 412 364 52-4 4.5 16-Φ36 600
350 1025 600 525 475 422 56-4 5 16-Φ39 650
400 1150 670 585 525 474 60-4 5 16-Φ42 700

As dimensões acima são apenas para referência.
