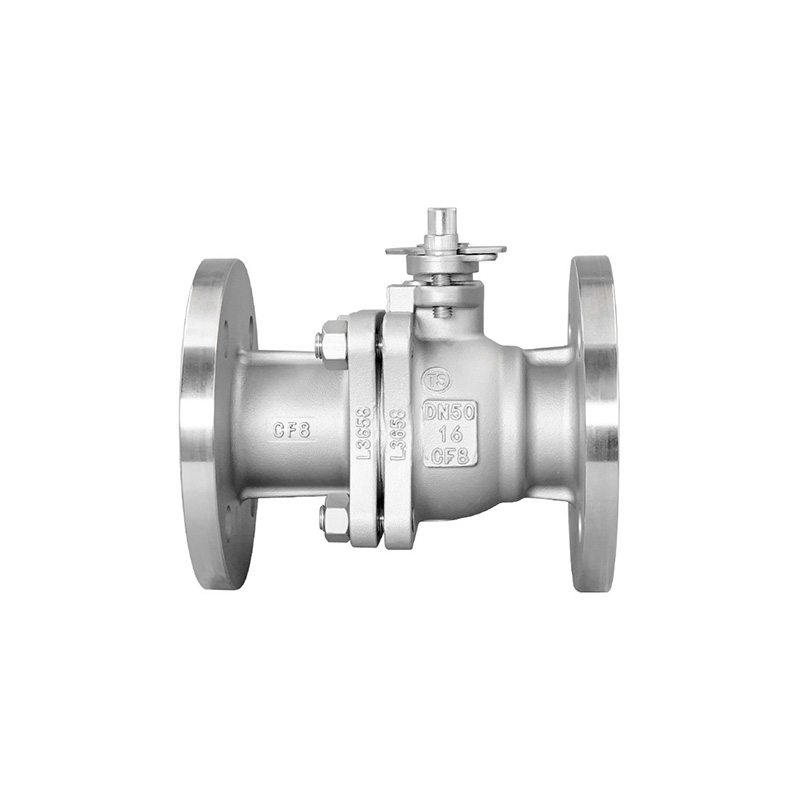

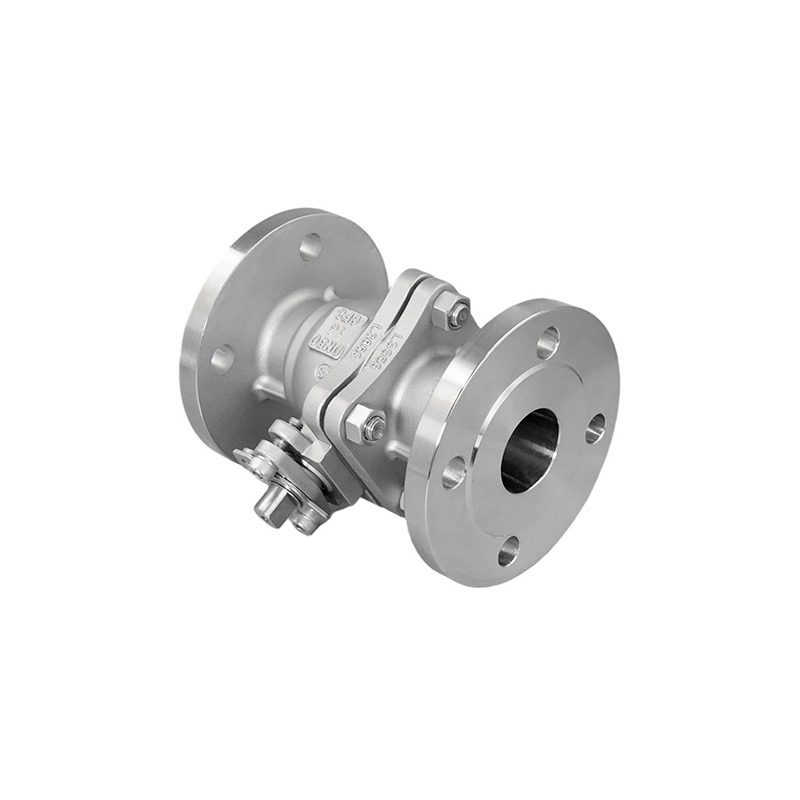

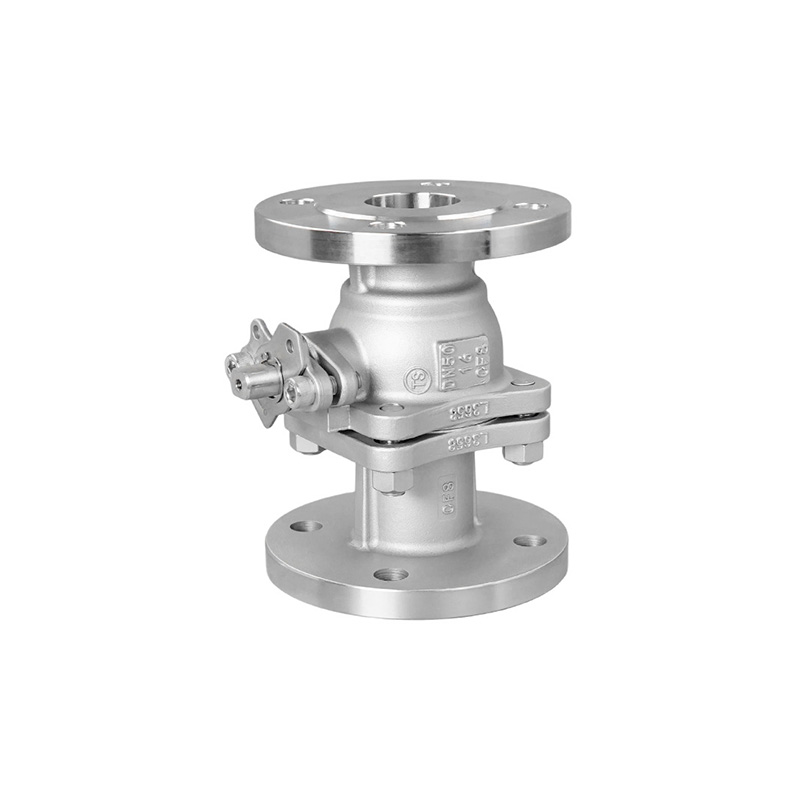

Válvula de esfera flutuante com flange e vedação macia

A válvula de esfera de flange flutuante de vedação macia é um componente vital no controle de fluidos industriais, distinguindo-se por sua versatilidade e alta adaptabilidade. Apresentando um design clássico de esfera flutuante selada suavemente, a válvula utiliza sedes construídas em politetrafluoroetileno reforçado (PTFE) —um material caracterizado por um baixo coeficiente de atrito e capacidades excepcionais de vedação. Isso é complementado pela característica estrutural de uma esfera flutuante sem eixo fixo; sob a influência da pressão do fluido, a esfera é capaz de sofrer um deslocamento leve e autoajustável, garantindo um contato firme e íntimo entre o assento da válvula e a superfície de vedação da esfera para obter uma vedação bidirecional sem vazamento.

Contate-nos
ANTERIOR:Válvula de esfera de flange flutuante selada rígidaPRÓXIMO:Sem artigo seguinte
  • Especificação
  • Contate-nos
Características do projeto:
Extremidades flangeadas:
JB/T 79-2015, GB/T 9124.1-2019
Teste e inspeção:
GB/T 26480-2011, GB/T 13927-2022
JB/T 9092-1999
Meio aplicável:
Água, óleo, gás Ect

Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1  Corpo CF8 CF3 CF8M CF3M WCB
2  Gorro CF8 CF3 CF8M CF3M WCB
3  Bola 304 304L 316 316L
4  Tronco F304 F304L F316 F316L 2Cr13
5  Assento da válvula PTFE RPTFE
6  Embalagem PTFE RPTFE Grafite Flexível
7  Junta Junta espiral de PTFE RPTFE
8  Parafuso B8 B7
9  Noz A194-8 2H
10  Lidar Liga de Alumínio WCB

Dimensões principais (PN16) GB/T 9124.1-2019

DN L D D1 D2 bb ff n-Fd WW
15  130  95  65  45  16  2  4-Φ14 140
20  130  140  105  75  58  18  2  4-Φ14 140
25  140  150  115  85  68  18  2  4-Φ14 140
32  165  140  100  78  18  2  4-Φ18 150
40  165  180  150  110  88  18  3  4-Φ18 190
50  203  200  165  125  102  18  3  4-Φ18 200
65  222  220  185  145  122  18  3  8-Φ18 230
80  241  250  200  160  138  20  3  8-Φ18 260
100  305  280  220  180  158  20  3  8-Φ18 280
125  356  320  250  210  188  22  3  8-Φ18 360
150  394  360  285  240  212  22  3  8-Φ22 630
200  457  400  340  295  268  24  3  12-Φ22 780
250  533  405  355  320  26  3  12-Φ26 /
300  610  460  410  378  28  3  12-Φ26 /

Dimensões principais (PN25) GB/T 9124.1-2019

DN L D D1 D2 bb n-Fd WW
15  130  95  65  45  16  4-Φ14 140
20  130  140  105  75  58  18  4-Φ14 140
25  140  150  115  85  68  18  4-Φ14 140
32  165  140  100  78  18  4-Φ18 150
40  165  180  150  110  88  18  4-Φ18 190
50  203  200  165  125  102  20  4-Φ18 200
65  222  220  185  145  122  22  8-Φ18 230
80  241  250  200  160  138  24  8-Φ18 260
100  305  280  235  190  162  24  8-Φ22 280
125  356  320  270  220  188  26  8-Φ26 360
150  394  360  300  250  218  28  8-Φ26 630
200  457  400  360  310  278  30  12-Φ26 780
250  533  425  370  335  32  12-Φ30 /

Dimensões principais (PN40) GB/T 9124.1-2019

DN L D D1 D2 bb Y f2 n-Fd WW
15  130  95  65  45  16  40  4  4-Φ14 140
20  140  105  75  58  18  51  4  4-Φ14 140
25  150  115  85  68  18  58  4  4-Φ14 140
32  180  140  100  78  18  66  4  4-Φ18 150
40  200  150  110  88  18  76  4  4-Φ18 190
50  220  165  125  102  20  88  4  4-Φ18 200
65  250  185  145  122  22  110  4  8-Φ18 230
80  280  200  160  138  24  121  4  8-Φ18 260
100  320  235  190  162  24  150  4,5  8-Φ22 280
125  400  270  220  188  26  176  4,5  8-Φ26 360
150  400  300  250  218  28  204  4,5  8-Φ26 630
200  500  375  320  285  34  260  4,5  12-Φ30 780
250  568  450  385  345  38  313  4,5  12-Φ33 /

Dimensões principais (PN63) JB/T 79-2015

DN L D D1 D2 bb Y f2 n-Fd WW
15  140  105  75  55  18  40  4  4-Φ14 140
20  155  125  90  68  20  51  4  4-Φ18 140
25  180  135  100  78  22  58  4  4-Φ18 150
32  200  150  110  82  24  66  4  4-Φ23 190
40  220  165  125  95  24  76  4  4-Φ23 200
50  250  175  135  105  26  88  4  4-Φ23 230
65  280  200  160  130  28  110  4  8-Φ23 260
80  320  210  170  140  30  121  4  8-Φ23 280
100  360  250  200  168  32  150  4,5  8-Φ25 360
125  455  295  240  202  36  176  4,5  8-Φ30 630
150  495  340  280  240  38  204  4,5  8-Φ34 780

As dimensões acima são apenas para referência.
