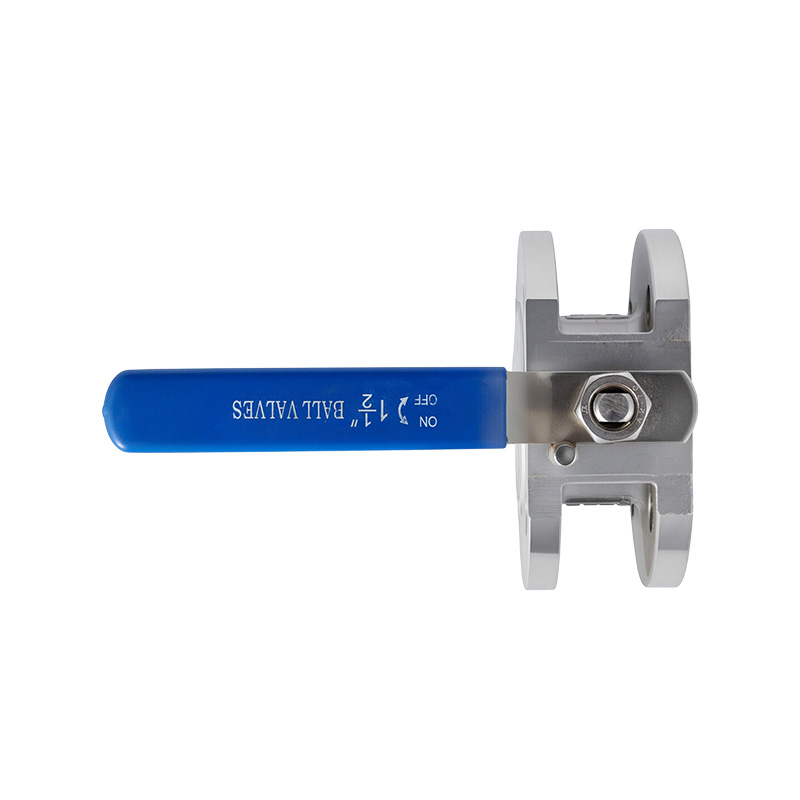

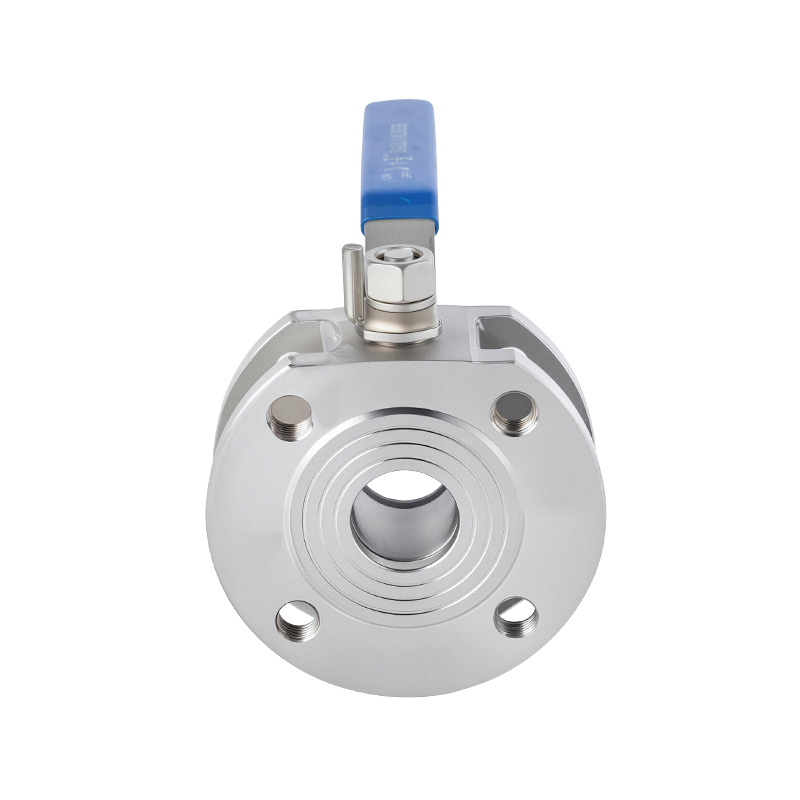

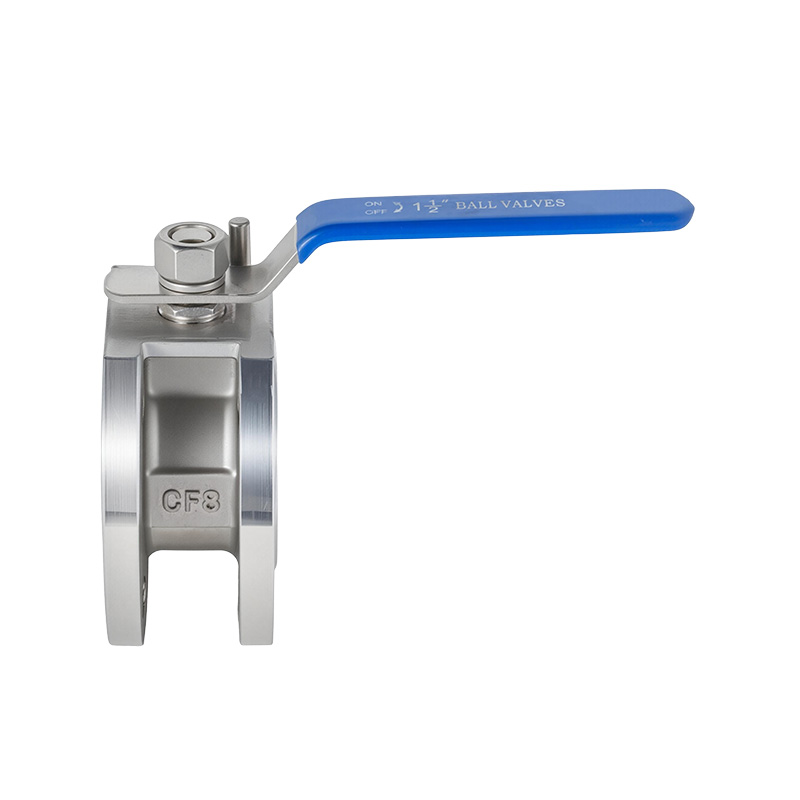

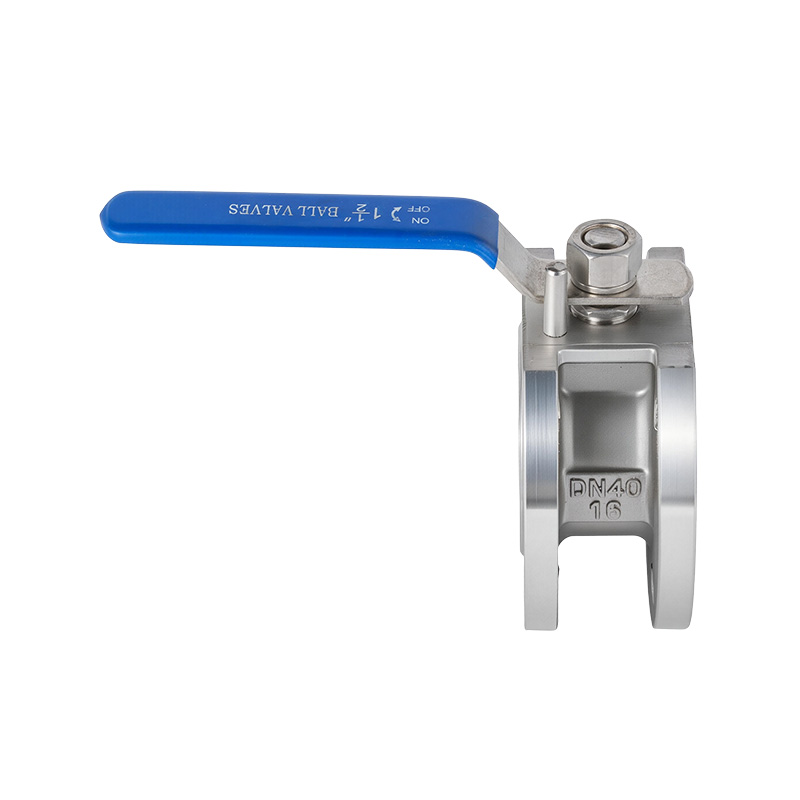

Válvula de esfera fina Wafer

O destaque do design principal está na estrutura ultrafina em formato de wafer, que utiliza pinos de extremidade dupla para fixar a válvula entre dois flanges de tubo. Este design é simples e compacto; graças à sua curta dimensão face a face, o peso total é aproximadamente 50% do das válvulas de esfera padrão comparáveis, resultando em economia significativa de espaço e tornando-o ideal para layouts de tubulações com restrições espaciais limitadas. A sede da válvula é construída em politetrafluoroetileno reforçado (PTFE).

Contate-nos
ANTERIOR:Válvula de esfera com flange em aço forjadoPRÓXIMO:Válvula de esfera JIS
  • Especificação
  • Contate-nos
Características do projeto:
Extremidades flangeadas:
JB/T 79-2015, GB/T 9124.1-2019
ASME B16.5
Teste e inspeção:
GB/T 26480-2011, GB/T 13927-2022
JB/T 9092-1999, API 598
Meio aplicável:
Água, petróleo, gás, Ect

Principais peças e materiais

ITEM PARTE PRINCIPAL MATERIAL
1  Corpo CF8 CF3M WCB
2  Bola 304 316L
3  Assento da válvula PTFE RPTFE
4  Tronco F304 F316L
5  Embalagem PTFE RPTFE
6  Pin de localização 304 201
7  Lidar 304 201
8  Noz A194-8
9  Glândula 304
10  Tampa da alça PLÁSTICO
11  Plugue final 304 316L WCB

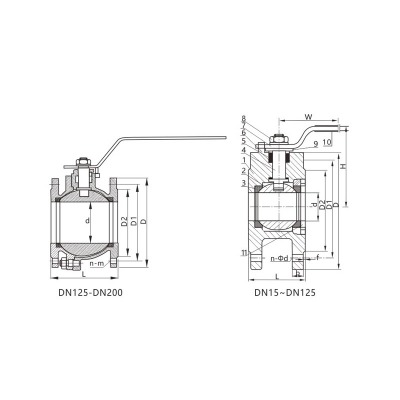

Dimensões principais (PN16) JB/T 79-2015

TAMANHO d L D D1 D2 H O nm
1/2" DN15 15  35  95  65  45  62  110  4-M12
3/4" DN20 17  38  105  75  55  72  120  4-M12
1" DN25 24  45  115  85  65  72  120  4-M12
1-1/4" DN32 30  55  135  100  78  92  180  4-M16
1-1/2" DN40 36  62  145  110  85  102  180  4-M16
2" DN50 46  72  160  125  100  112  200  4-M16
2-1/2" DN65 57  95  180  145  120  152  220  4-M16
3" DN80 73  120  195  160  135  165  300  8-M16
4" DN100 90  140  215  180  155  175  340  8-M16
5" DN125 110  165 195  245  210  185  195  420  8-M16
6" DN150 145  225  280  240  210  265  480  8-M20
8" DN200 190  275  335  295  265  305  680  12-M20

 As dimensões acima são apenas para referência.
