Válvula de retenção tipo wafer H71

Lar / Produtos / Válvula de retenção / Válvula de retenção tipo wafer H71
  • Válvula de retenção tipo wafer H71
  • Válvula de retenção tipo wafer H71
  • Válvula de retenção tipo wafer H71
  • Válvula de retenção tipo wafer H71

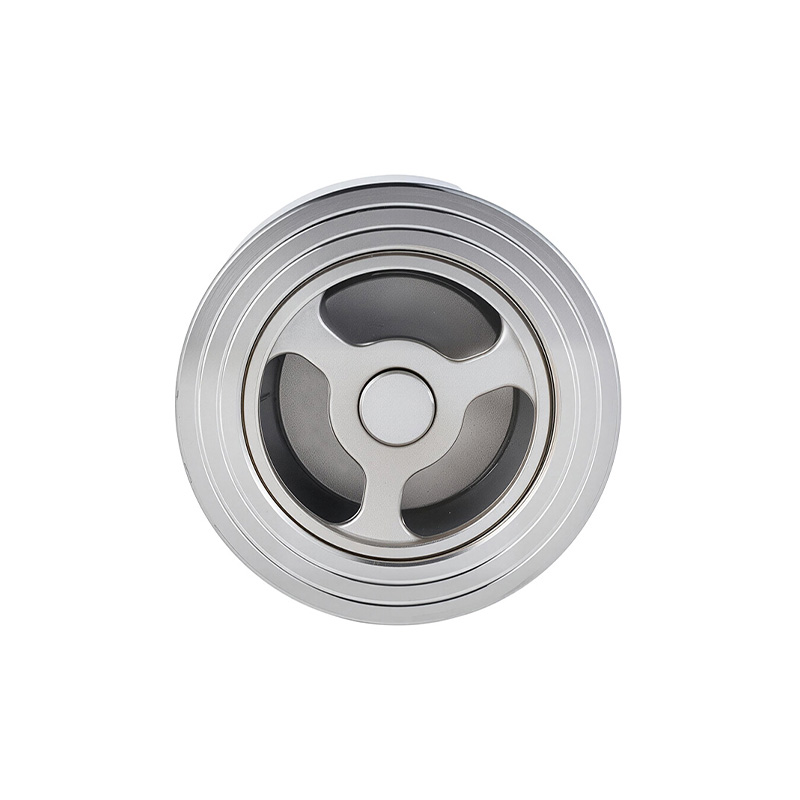

Válvula de retenção tipo wafer H71

A válvula de retenção de wafer H71 é uma válvula unidirecional ultrafina montada em flange que não possui flanges de corpo independentes; em vez disso, ela é fixada diretamente ao ser intercalada entre dois flanges de tubulação. Projetado com foco principal em instalação ultracompacta, baixa resistência ao fluxo e adaptabilidade em vários diâmetros de tubos, ele equilibra facilidade de instalação com adequação para diversas condições operacionais, tornando-o a escolha preferida para tubulações de pequeno calibre ou aplicações com espaço limitado.

Contate-nos
ANTERIOR:Válvula de retenção oscilante de disco único tipo wafer H74PRÓXIMO:Válvula de retenção vertical com flange
  • Especificação
  • Contate-nos
Características do projeto:
ASME B16.34, API 594
Teste e inspeção:
GB/T 13927-2016, API 598


Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1  Corpo CF8 CF3 CF8M CF3M WCB
2  Disco CF8 CF3 CF8M CF3M WCB
3  Anel de pressão CF8 CF3 CF8M CF3M WCB
4  Lavadora de primavera Aço inoxidável

Dimensões principais (PN16-PN25)

DN L D D1 D3 D2
15  28  49  15  44  25
20  28  49  19  52  30
25  28  67  24  60  36
32  31  75  31  72  43
40  35  86  39  74  52
50  39  100  48  98  62
65  54  115  63  117  75
80  58  135  78  128  90
100  68  154  98  / 112
125  85  185  123  / 132
150  100  212  148  / 158
200  110  270  198  / 208
250  122  327  248  / 258

 As dimensões acima são apenas para referência.
