Válvulas de esfera flangeadas pneumáticas: materiais, velocidade e principais características

Válvulas de esfera flangeadas pneumáticas são a base do controle automatizado de processos, combinando o fechamento confiável de uma válvula de esfera com a velocidade e a segurança da atuação pneumática. Eles são escolhidos para aplicações onde controle remoto, operação rápida e funcionalidade à prova de falhas são essenciais. Este guia examina seus materiais de construção, velocidade de atuação e principais características.

Quais materiais são usados para o corpo, esfera e vedações da válvula esférica flangeada pneumática?

A escolha dos materiais impacta diretamente a compatibilidade da válvula com o meio de processo, temperatura e pressão. Não existe um padrão único, pois os fabricantes selecionam os materiais com base nos requisitos específicos da aplicação.

Materiais do corpo:

• Aço inoxidável (por exemplo, ASTM A351 CF8M, 1.4408): Esta é uma escolha comum por sua excelente resistência à corrosão e durabilidade em ambientes exigentes. É frequentemente preferido para aplicações químicas e de alta temperatura. Um projeto de corpo de duas peças, onde o corpo da válvula é dividido em duas metades, é uma configuração padrão para muitas válvulas industriais.
• Aço fundido: uma opção robusta usada para aplicações de alta pressão. Válvulas com corpo de aço fundido podem ser classificadas para classes de pressão mais altas, como PN40.
• Outros materiais: Para serviços menos exigentes ou especializados, as carrocerias podem ser feitas de outros materiais, como latão ou ferro dúctil, para equilibrar custo e desempenho.

Materiais da bola:

A bola é o elemento rotativo que controla o fluxo. Deve ser duro e resistente ao desgaste.

• Aço inoxidável (por exemplo, 1.4408): Este é o material mais amplamente utilizado para a esfera em válvulas industriais, oferecendo boa resistência e resistência à corrosão.

Materiais de vedação:

As vedações são essenciais para evitar vazamentos e garantir um fechamento hermético.

• PTFE (politetrafluoroetileno): O PTFE é um material de vedação padrão valorizado por sua ampla faixa de temperatura e excelente resistência química. É comumente usado tanto para assentos esféricos quanto para vedações de haste.
• TFM 4215 com enchimento de carbono: Uma variante avançada de PTFE, reforçada com carbono. Este material é escolhido especificamente para aplicações de alta temperatura para melhorar a resistência mecânica e reduzir o desgaste.
• FKM (borracha de fluorcarbono): Também conhecida pelo nome comercial Viton, a FKM é frequentemente usada com PTFE para criar vedações que podem suportar temperaturas mais altas e produtos químicos específicos.
• Embalagem especializada: para serviços de alta temperatura, a vedação da haste pode usar um material como grafite (grafite flexível), que pode suportar calor extremo.

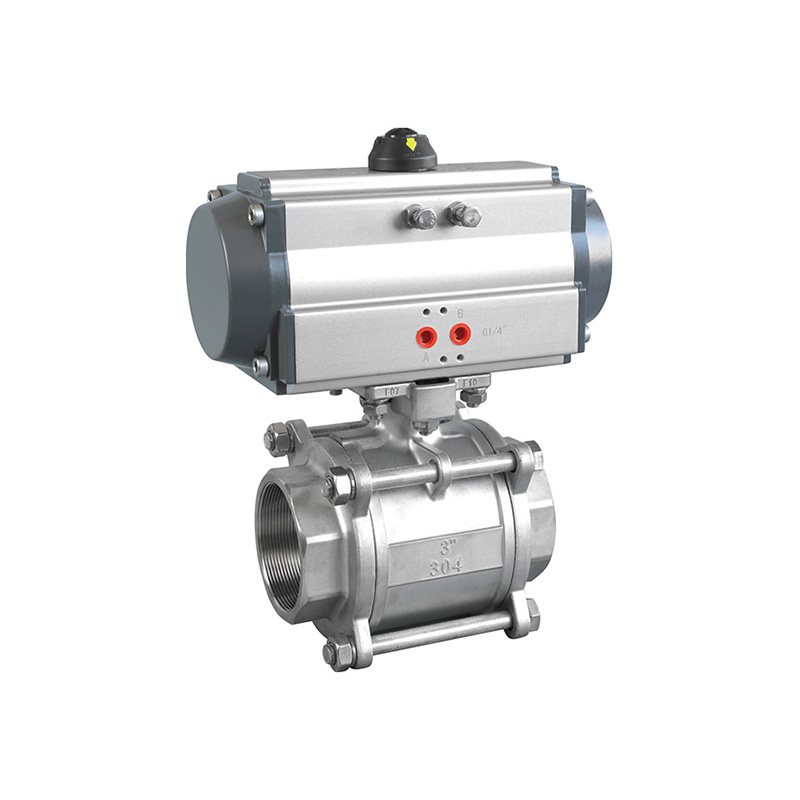

Quão rápido uma válvula de esfera acionada pneumática abre e fecha?

A velocidade de um válvula de esfera acionada pneumaticamente é uma de suas principais vantagens, superando significativamente os atuadores elétricos nesse aspecto. O tempo exato de abertura e fechamento depende do tamanho do atuador, da pressão do ar e se os controles de velocidade são usados.

• Extremamente rápido (menos de 1 segundo): Muitos atuadores pneumáticos compactos e padrão são projetados para operação rápida. O tempo de ciclo para essas unidades normalmente é inferior a um segundo. Por exemplo, algumas válvulas de vácuo especializadas de 3 vias podem fechar em apenas 2,7 milissegundos, embora isso seja o extremo de alto desempenho.
• Muito rápido (0,05 - 2 segundos): As válvulas de esfera pneumáticas são frequentemente chamadas de válvulas de "corte rápido" devido a essa capacidade, com algumas especificações observando uma velocidade de comutação de 0,05 segundos por ciclo. Para válvulas maiores, o tempo de curso é maior, mas ainda rápido, geralmente variando de 0,2 segundos para tamanhos menores até 4,0 segundos para unidades muito grandes, com um ciclo típico de menos de um segundo para a maioria das aplicações.

A velocidade de atuação pode ser ajustada para evitar golpes de aríete ou outras tensões do sistema. Os fabricantes conseguem isso integrando válvulas de controle de velocidade no circuito pneumático, permitindo ao usuário adaptar o tempo de abertura e fechamento às necessidades específicas do processo.

O que é uma válvula de esfera flangeada acionada pneumática e quais são suas principais características?

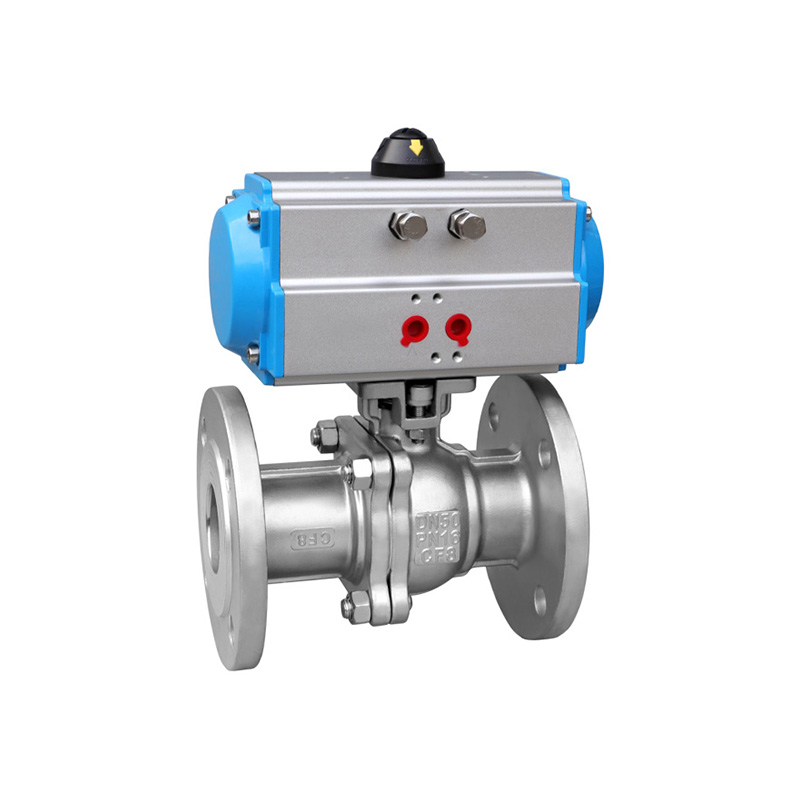

Um válvula de esfera flangeada acionada pneumaticamente é um sistema de válvula automatizado que combina dois componentes principais: uma válvula de esfera e um atuador pneumático.

A válvula de esfera

A válvula em si é um dispositivo de um quarto de volta. Uma esfera esférica com um furo central gira 90 graus para alinhar o furo com o tubo (aberto) ou bloquear o tubo (fechado), proporcionando um fechamento confiável. Flangeado refere-se às conexões finais, onde a válvula é aparafusada entre dois flanges de tubo, garantindo uma conexão segura e de alta integridade, adequada para uma ampla gama de pressões e tamanhos.

O Atuador Pneumático

Esta é a unidade de potência que automatiza a válvula. Ele usa ar comprimido como fonte de energia para girar a haste da válvula. Os atuadores vêm em dois tipos principais:

• Dupla ação: usa pressão de ar para abrir e fechar a válvula. São necessárias linhas de suprimento de ar para ambas as ações.
• Ação única (retorno por mola): usa pressão de ar para mover a válvula em uma direção e uma mola para retorná-la à sua posição "à prova de falhas" quando o suprimento de ar é perdido. Este é um recurso de segurança essencial para garantir que uma válvula abra ou feche em uma emergência.

Principais características:

Automação e Controle Remoto: Permite o controle a partir de um local central ou através de um sistema PLC. Isso melhora a segurança ao retirar pessoal de áreas perigosas e economiza tempo.

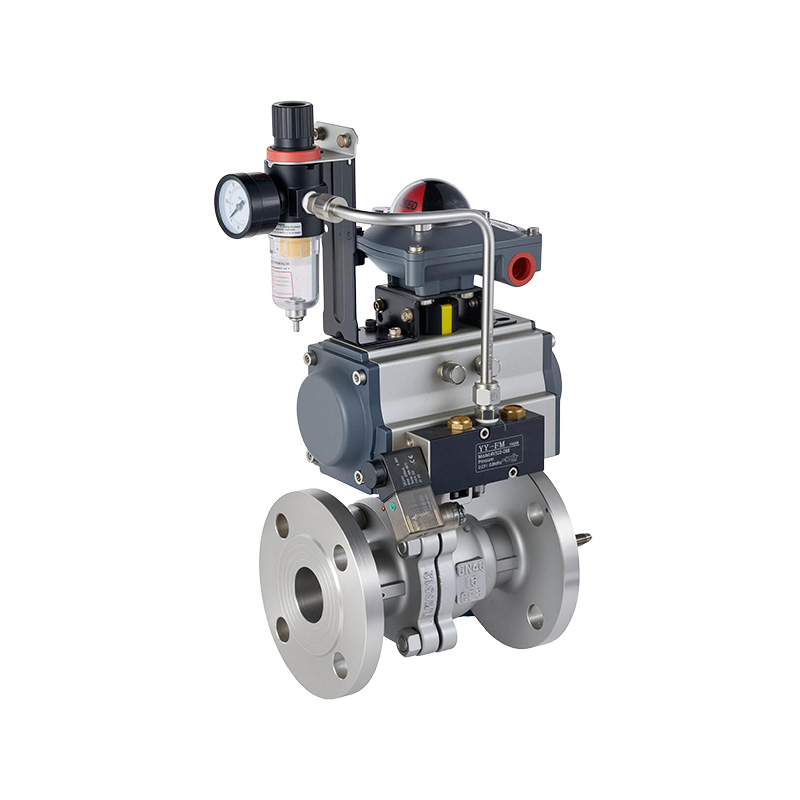

Acessórios modulares: O atuador normalmente é construído com uma interface padrão (por exemplo, NAMUR) para fácil montagem de acessórios de automação. Acessórios comuns incluem:

• Válvulas Solenoides: Válvulas piloto que direcionam o ar para o atuador para controle elétrico remoto.
• Interruptores de limite: fornecem feedback elétrico para confirmar a posição aberta ou fechada da válvula.
• Posicionadores: permitem o controle de modulação (aceleração) posicionando a bola com precisão.

Segurança e Confiabilidade:

• Haste à prova de explosão: um recurso de design que evita que a haste seja ejetada à força sob pressão.
• Dispositivos antiestáticos: aterre a bola, a haste e o corpo para evitar o acúmulo de eletricidade estática, um recurso essencial em ambientes explosivos.

Desempenho: Oferece fluxo total (queda mínima de pressão) e é 100% testado em fábrica antes do envio para garantir a integridade operacional.
