Válvula de esfera com flange de munhão e vedação macia

Lar / Produtos / Válvula de esfera / Válvula de esfera com flange / Válvula de esfera com flange de munhão e vedação macia
  • Válvula de esfera com flange de munhão e vedação macia
  • Válvula de esfera com flange de munhão e vedação macia
  • Válvula de esfera com flange de munhão e vedação macia
  • Válvula de esfera com flange de munhão e vedação macia
  • Válvula de esfera com flange de munhão e vedação macia

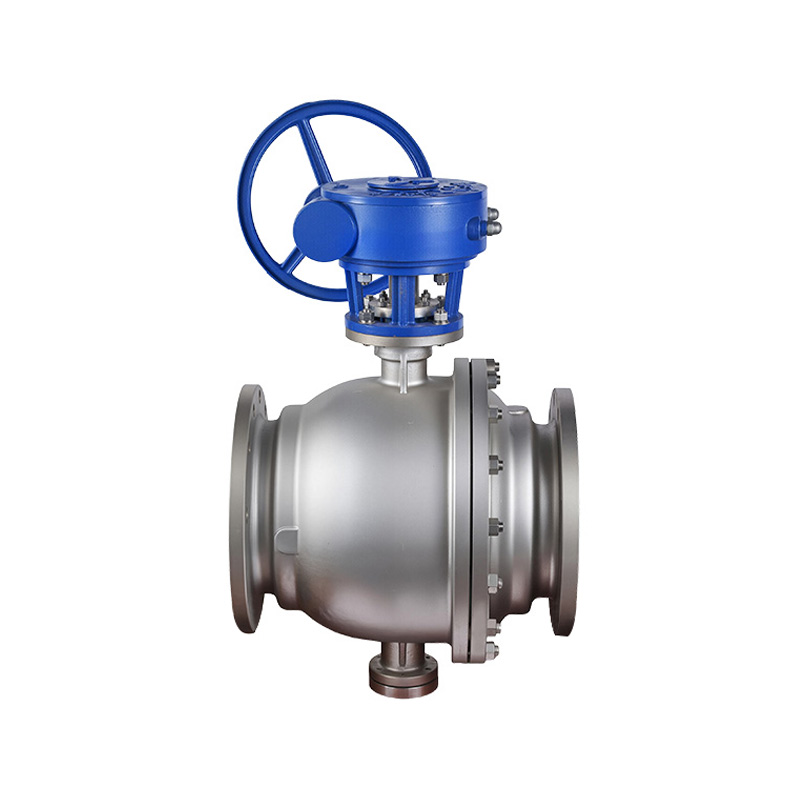

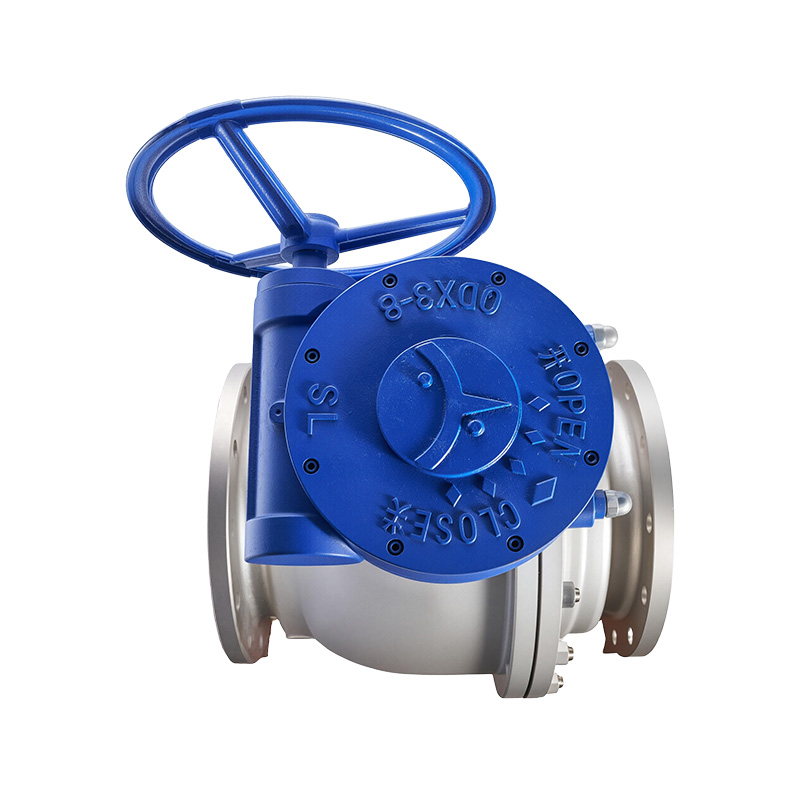

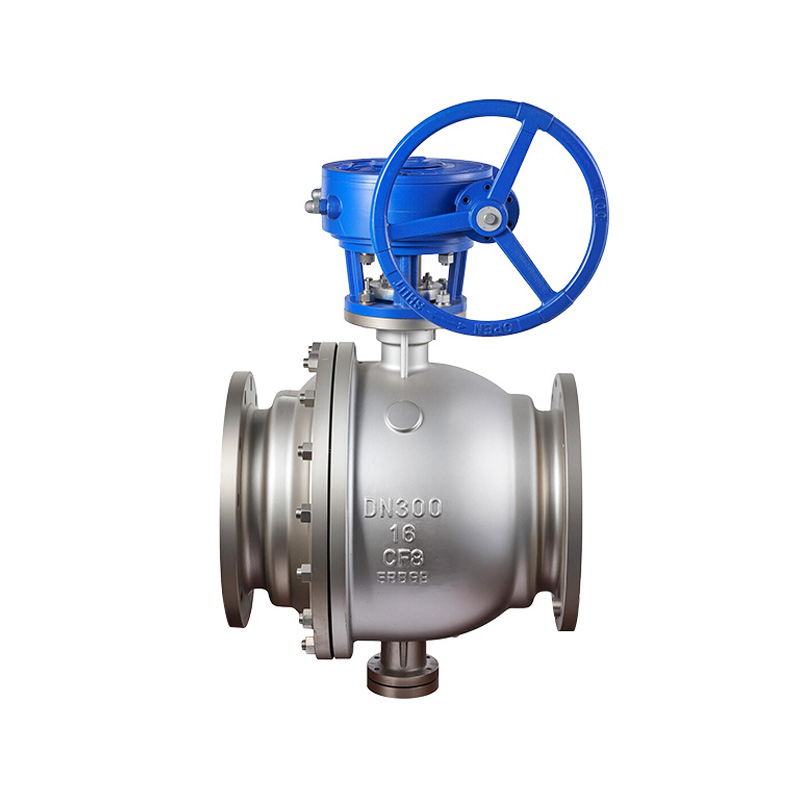

Válvula de esfera com flange de munhão e vedação macia

Ao contrário do design das válvulas de esfera flutuantes —nas quais a esfera não tem um eixo fixo—, a principal vantagem da válvula de esfera montada em munhão de assento macio está em sua **estrutura de esfera fixa**. Nesta configuração, a esfera é fixada dentro do corpo da válvula por meio de munhões superior e inferior; durante a operação, a esfera permanece estacionária em relação ao corpo da válvula, girando apenas em torno de seu eixo fixo. Este projeto melhora significativamente a precisão operacional e a estabilidade da válvula. Além disso, essa abordagem estrutural resolve efetivamente problemas —como deslocamento de esferas e desgaste irregular das superfícies de vedação— que podem surgir em válvulas de esferas flutuantes sob condições operacionais de alta pressão ou de grande diâmetro.

Contate-nos
ANTERIOR:Válvula de esfera com flange padrão americanoPRÓXIMO:Válvula de esfera de flange flutuante selada rígida
  • Especificação
  • Contate-nos
Características do projeto:
Extremidades flangeadas:
JB/T 79-2015, GB/T 9124.1-2019
Teste e inspeção:
GB/T 26480-2011, GB/T 13927-2022
JB/T 9092-1999
Meio aplicável:
Água, petróleo, gás, Ect

Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1  Corpo CF8 CF8M CF3M WCB
2  Gorro CF8 CF8M CF3M WCB
3  Bola 304 316 316L
4  Tronco F304 F316 F316L 2Cr13
5  Assento da válvula PTEE RPTFE
6  Parafuso B8 B7
7  Noz A194-8 2H
8  Embalagem PTFE Grafite Flexível

Dimensões principais (PN16) GB/T 9124.1-2019

TAMANHO L D D1 D2 b n-Φd
150  394  285  240  212  22  8-Φ22
200  457  340  295  268  24  12-Φ22
250  533  405  355  320  26  12-Φ26
300  610  460  410  378  28  12-Φ26
350  686  520  470  438  30  16-Φ26
400  762  580  525  490  32  16-Φ30
450  864  640  585  550  40  20-Φ30
500  914  715  650  610  44  20-Φ33
600  1067  840  770  725  54  20-Φ36

As dimensões acima são apenas para referência.
