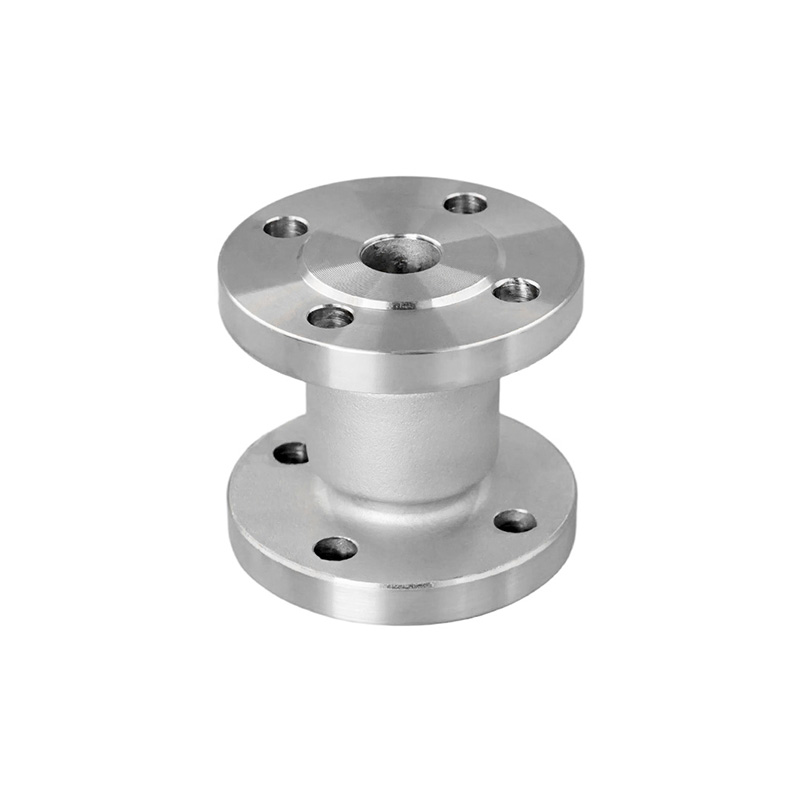

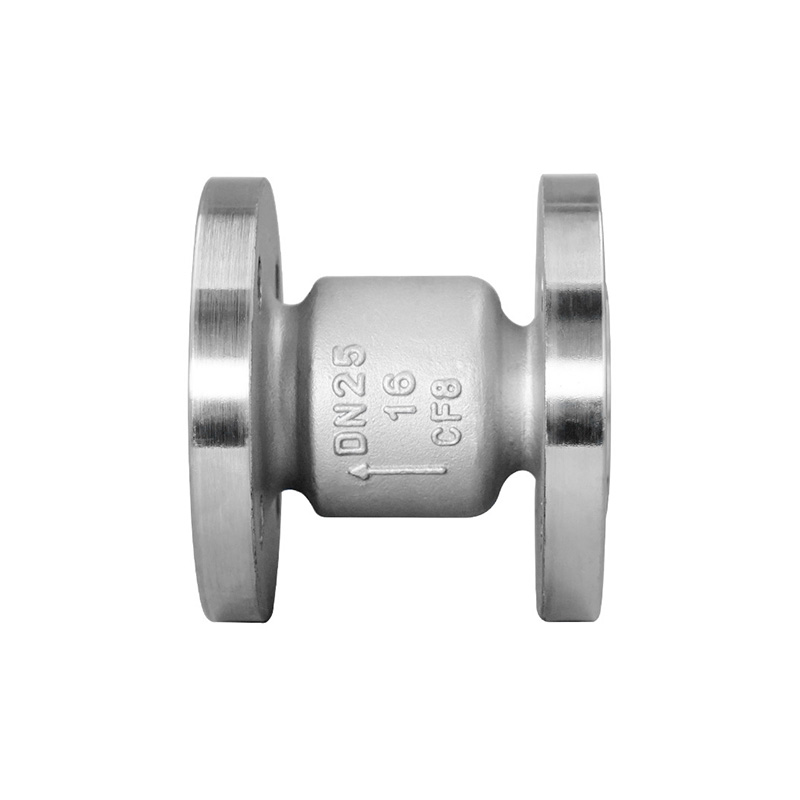

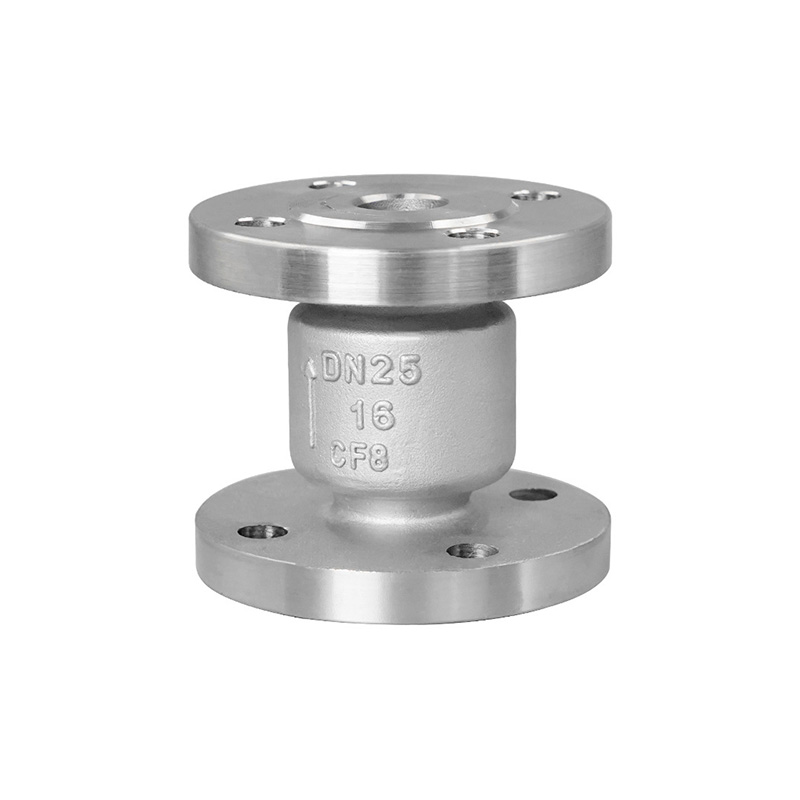

Válvula de retenção vertical com flange

A válvula de retenção vertical é projetada para instalação vertical, com um disco que abre e fecha ao longo de um eixo vertical, tornando-a adequada para aplicações onde o meio flui de baixo para cima. O disco apresenta um curso de elevação curto e velocidade de resposta rápida, permitindo evitar rapidamente o refluxo do meio.

Contate-nos
ANTERIOR:Válvula de retenção tipo wafer H71PRÓXIMO:Válvula de retenção de elevação com flange
  • Especificação
  • Contate-nos
Características do projeto:
Extremidades flangeadas:
JB/T 79-2015
GB/T 9124.1-2019
Teste e inspeção:
GB/T 26480-2011, GB/T 13927-2022
JB/T 9092-1999

Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1  Corpo CF8 CF3 CF8M CF3M WCB
2  Disco CF8 CF3 CF8M CF3M WCB
3  Primavera 304 316L

Dimensões principais (PN16) GB/T 9124.1-2019

DN L D D1 D2 bf n-Φd
15  80 95 65  45 16-2 4-Φ14
20  95 105 75  58 18-2 4-Φ14
25 105 115 85 68 18-2 4-Φ14
32  150 140 100 78 18-2 4-Φ18
40 160 150 110 88 18-3 4-Φ18
50  170 165 125 102 18-3 4-Φ18
65 180 185 145 122 18-3 8-Φ18
80  200 200 160 138 20-3 8-Φ18
100  210 220 180 158 20-3 8-Φ18
125  275 250 210 188 22-3 8-Φ18
150  300 285 240 212 22-3 8-Φ22
200  380 340 295 268 24-3 12-Φ22
250 450 405 355 320 26-3 12-Φ26

As dimensões acima são apenas para referência.
