Válvula de retenção oscilante de disco único tipo wafer H74

Lar / Produtos / Válvula de retenção / Válvula de retenção oscilante de disco único tipo wafer H74
  • Válvula de retenção oscilante de disco único tipo wafer H74
  • Válvula de retenção oscilante de disco único tipo wafer H74
  • Válvula de retenção oscilante de disco único tipo wafer H74
  • Válvula de retenção oscilante de disco único tipo wafer H74
  • Válvula de retenção oscilante de disco único tipo wafer H74

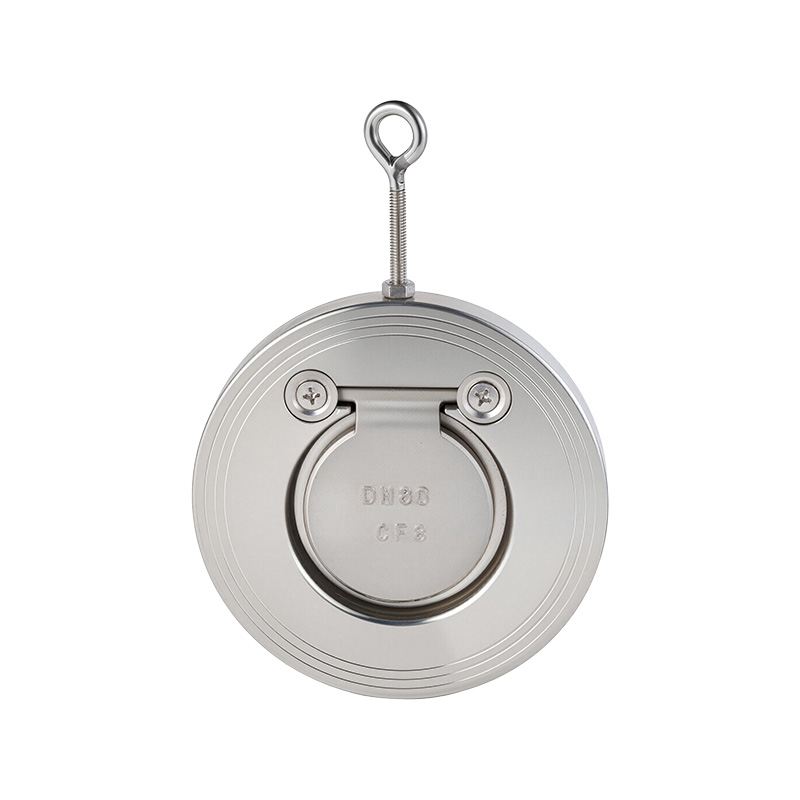

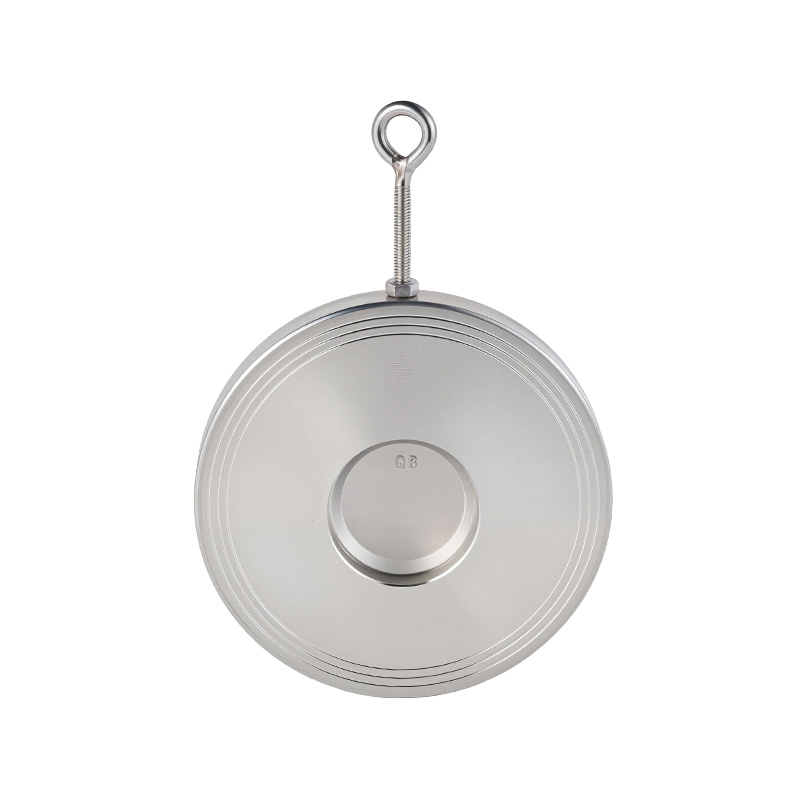

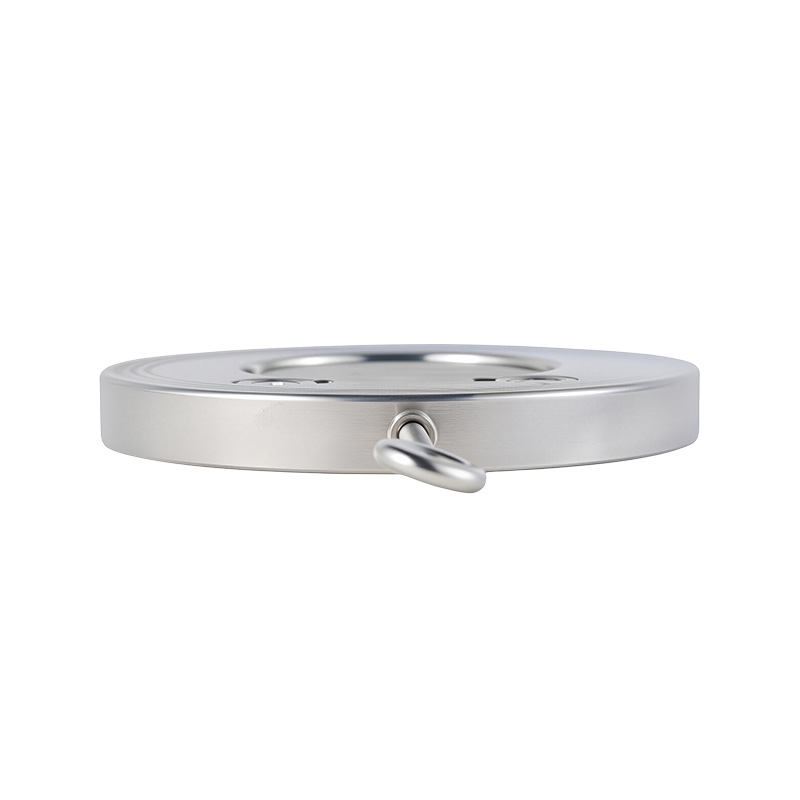

Válvula de retenção oscilante de disco único tipo wafer H74

A H74 é uma válvula de retenção de oscilação de disco único do tipo wafer, caracterizada por sua dimensão face a face extremamente curta, mecanismo de oscilação de disco único e instalação no estilo wafer. Ele foi projetado principalmente para aplicações de grande diâmetro e média a alta pressão em ambientes com espaço limitado, equilibrando os requisitos de fechamento rápido com baixa resistência ao fluxo. Junto com os modelos H71 (tipo elevador) e H76 (disco duplo), ele se destaca como uma escolha popular entre as válvulas de retenção do tipo wafer.

Contate-nos
ANTERIOR:Válvula de retenção oscilante de duplo disco tipo wafer H76PRÓXIMO:Válvula de retenção tipo wafer H71
  • Especificação
  • Contate-nos
Características do projeto:
Teste e inspeção:
GB/T 13927-2022, API598


Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1 Corpo CF8 CF3 CF8M CF3M WCB
2  Disco CF8 CF3 CF8M CF3M WCB
3  Parafuso Aço inoxidável

Dimensões principais

DN L D1 D
PN1,0/1,6Mpa PN2,5/4,0Mpa 1,0Mpa 1,6Mpa 2,5Mpa 4,0Mpa
50  15  19  25  104  104  109  109
65  15  19  38  125  125  129  129
80  16  19  46  140  140  144  144
100  16  19  71,5  160  160  170  170
125  17  19  95  185  185  196  196
150  19  29  114  220  220  226  226
200  26  29  140  270  270  286  293
250  29  38  188  330  330  343  355
300  38  45  216  380  386  403  420
350  38  51  263  440  446  460  477
400  48  55  305  491  495  517  549
450  48  60  356  541  558  567  574
500  58  70  406  596  620  622  626
600  68  78  482  698  732  734  745
700  70  80  562  802  802  831  /
800  75  95  664  910  910  942  /
900  75  95  738  1018  1012  1040  /
1000  90  100  846  1124  1126  1155  /

As dimensões acima são apenas para referência.
