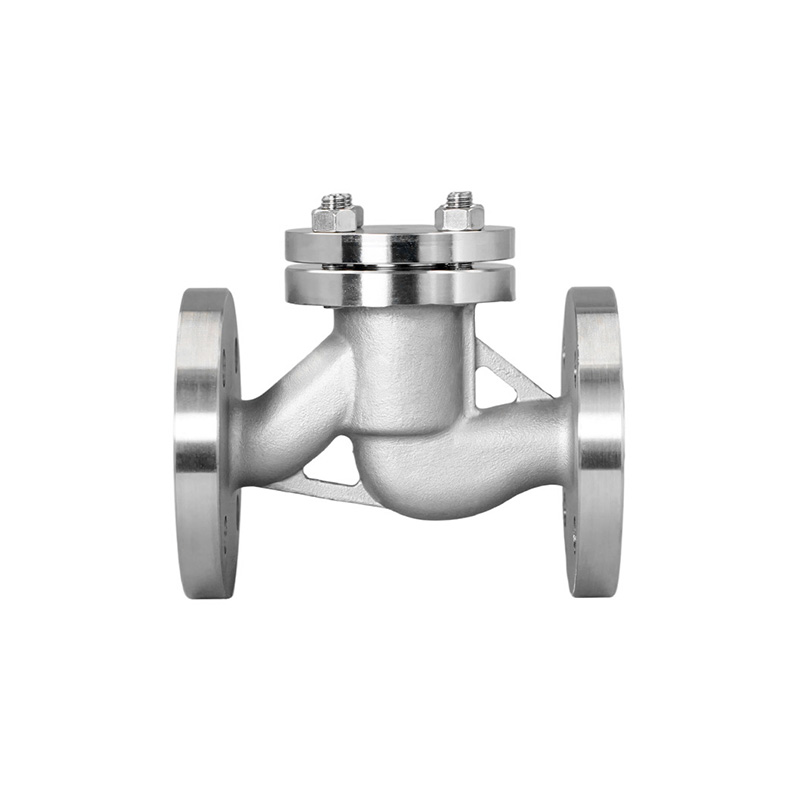

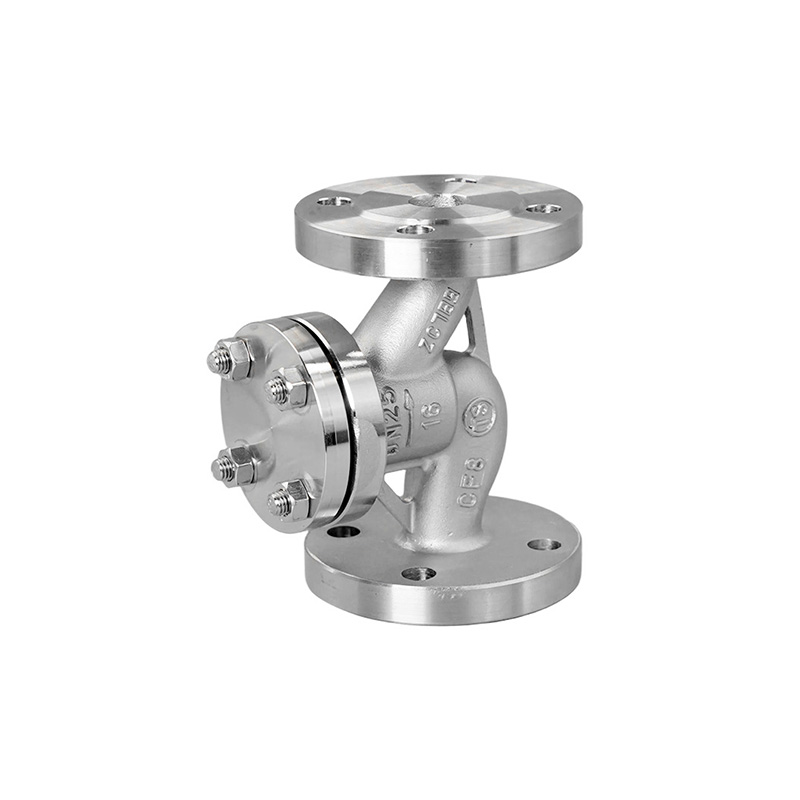

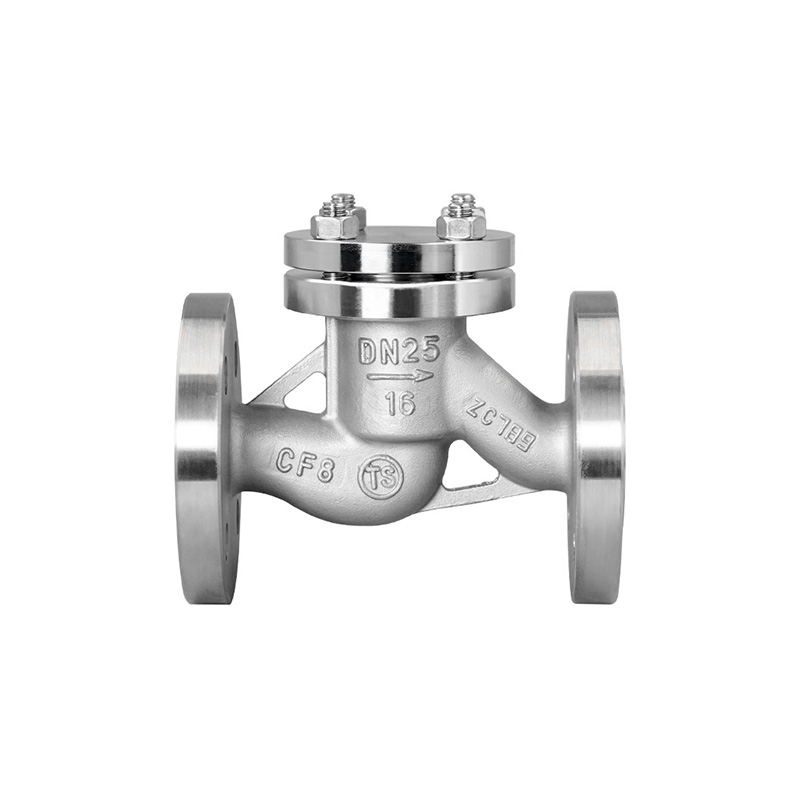

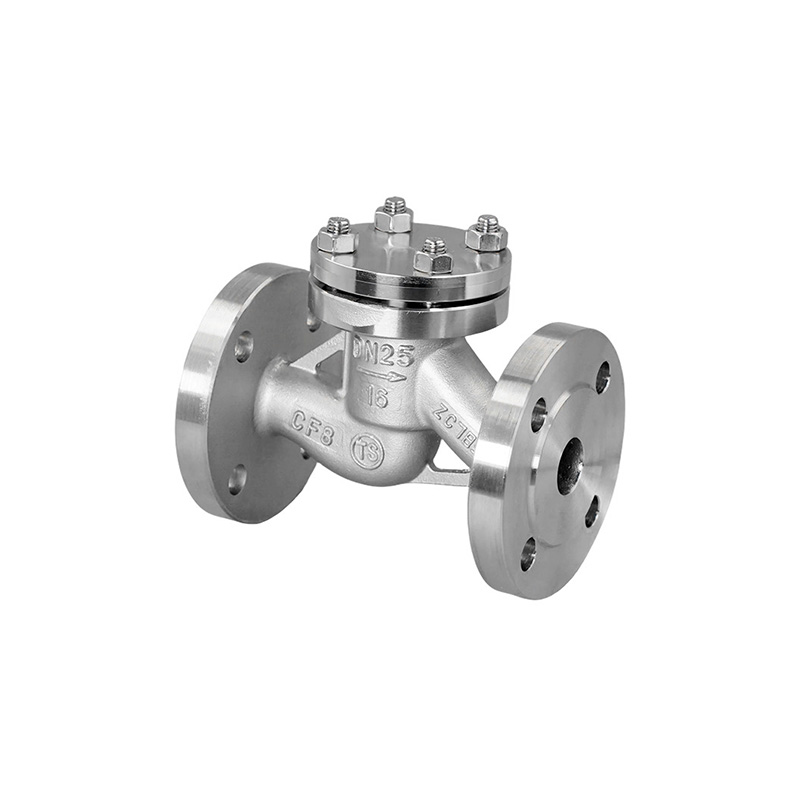

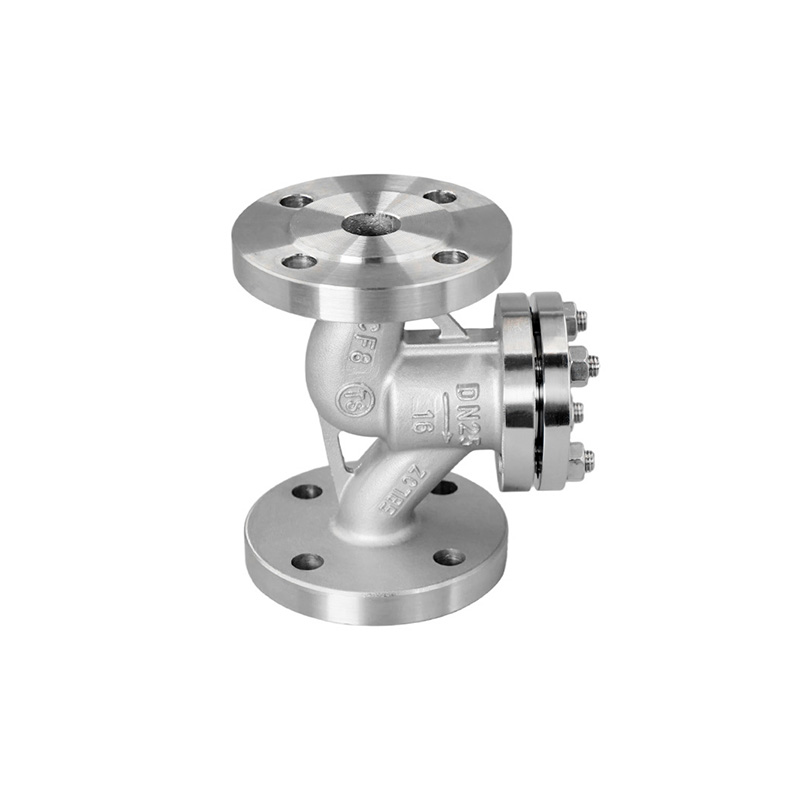

Válvula de retenção de elevação com flange

Em uma válvula de retenção de elevação, o disco se move verticalmente ao longo da haste; oferece desempenho de vedação superior e é adequado para aplicações de pequeno calibre e alta pressão.

Contate-nos
ANTERIOR:Válvula de retenção vertical com flangePRÓXIMO:Válvula de retenção oscilante com flange, padrão americano
  • Especificação
  • Contate-nos
Características do projeto:
Extremidades flangeadas:
JB/T 79-2015, GB/T 9124.1-2019
Teste e inspeção:
GB/T 26480-2011, GB/T 13927-2022
JB/T 9092-1999


Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1  Corpo CF8 CF3 CF8M CF3M WCB
2  Gorro CF8 CF3 CF8M CF3M WCB
3  Disco CF8 CF3 CF8M CF3M WCB
4  Junta Junta espiral de PTFE
5  Parafuso B8 B7
6  Noz A194-8 2H

Dimensões principais (PN16) GB/T 9124.1-2019

DN L D D1 D2 bf n-Φd
15  130 95 65 45 16-2 4-Φ14
20  150 105 75 58 18-2 4-Φ14
25  160 115 85 68 18-2 4-Φ14
32  180 140 100 78 18-2 4-Φ18
40  200 150 110 88 18-3 4-Φ18
50  230 165 125 102 18-3 4-Φ18
65  290 185 145 122 18-3 8-Φ18
80  310 200 160 138 20-3 8-Φ18
100  350 220 180 158 20-3 8-Φ18
125  400 250 210 188 22-3 8-Φ18
150  480 265 240 212 22-3 8-Φ22
200  600 340 295 268 24-3 12-Φ22
250  650 405 355 320 26-3 12-Φ26
300  750 460 410 378 28-3 12-Φ26

As dimensões acima são apenas para referência.
