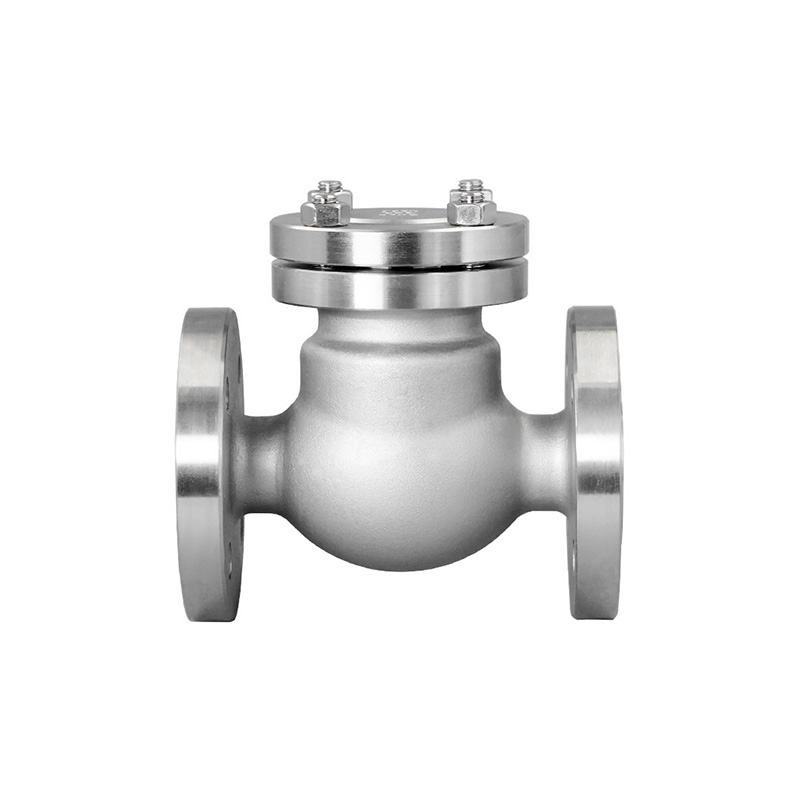

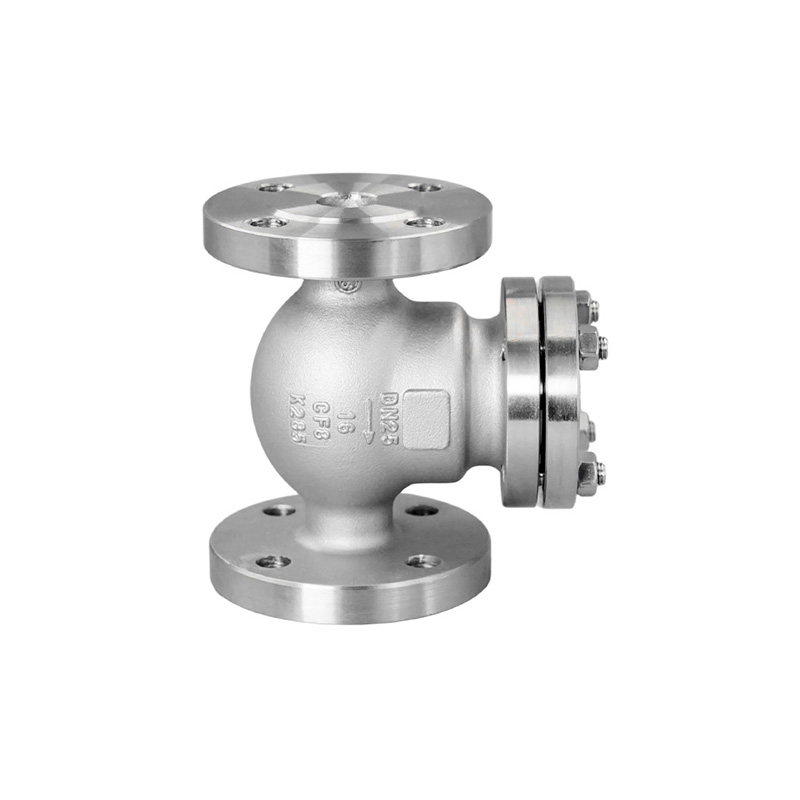

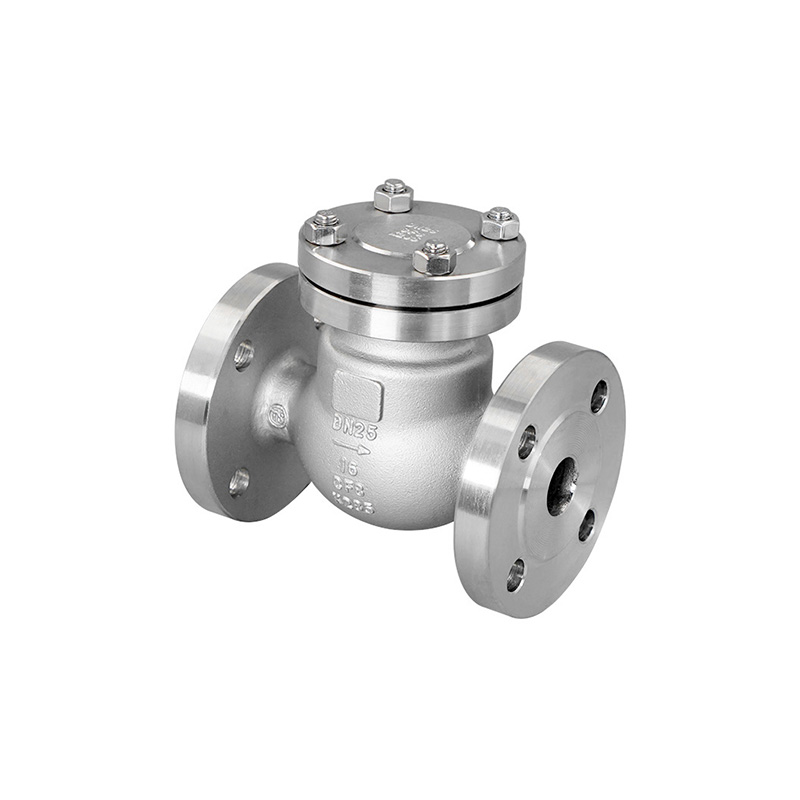

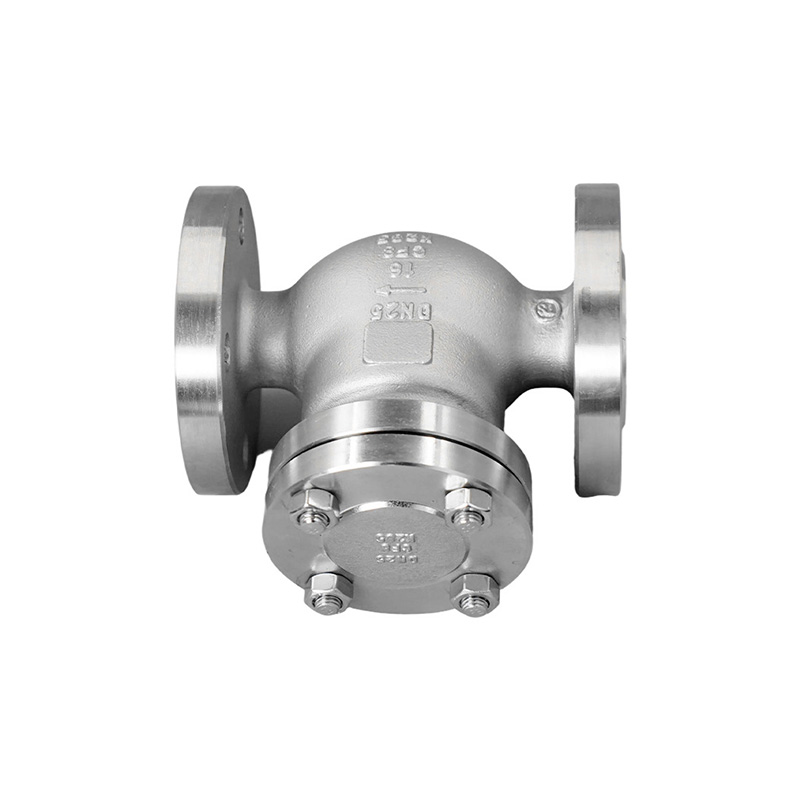

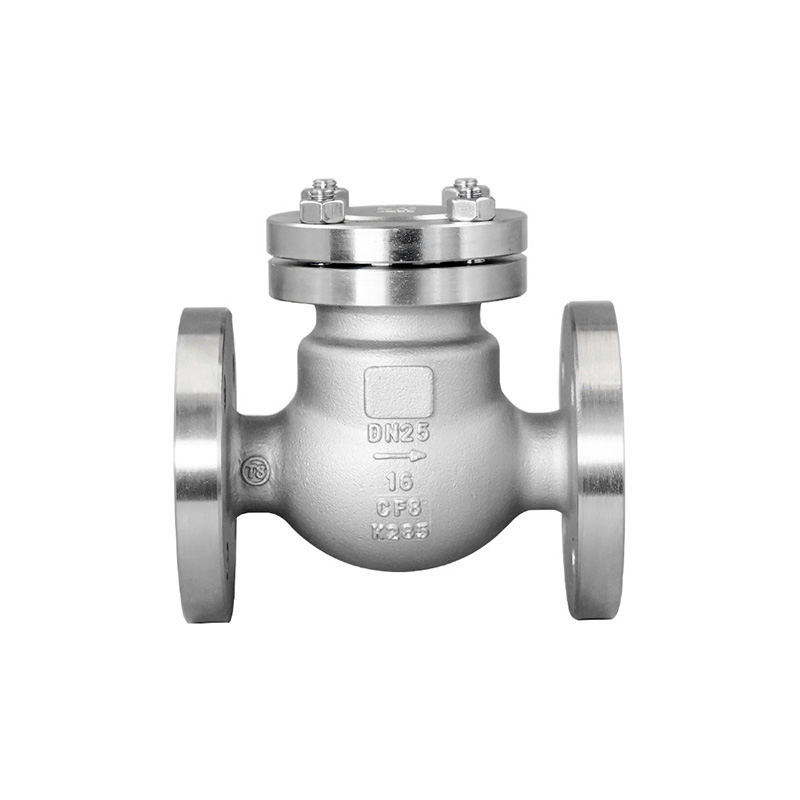

Válvula de retenção oscilante com flange

A válvula de retenção oscilante flangeada é a válvula unidirecional mais comumente usada para tubulações de grande diâmetro e média a baixa pressão. Ele abre e fecha automaticamente em resposta à pressão do meio, permitindo o fluxo em apenas uma direção e evitando o refluxo. Princípio de operação: Fluxo para frente—A pressão do meio empurra a aba da válvula em forma de disco para abrir; a aba gira em torno de um eixo de pino para abrir, permitindo um fluxo desobstruído. Fluxo reverso—A força combinada da pressão do meio e do peso da aba da válvula faz com que a aba gire de volta para o assento da válvula, criando uma vedação firme e evitando o refluxo.

Contate-nos
ANTERIOR:Válvula de retenção oscilante com flange, padrão americanoPRÓXIMO:Sem artigo seguinte
  • Especificação
  • Contate-nos
Características do projeto:
Extremidades flangeadas:
JB/T 79-2015, GB/T 9124.1-2019
Teste e inspeção:
GB/T 26480-2011, GB/T 13927-2022
JB/T 9092-1999

Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1  Corpo CF8 CF3 CF8M CF3M WCB
2  Gorro CF8 CF3 CF8M CF3M WCB
3  Disco CF8 CF3 CF8M CF3M WCB
4  Junta Junta espiral de PTFE
5  Parafuso B8 B7
6  Noz A194-8 2H


Dimensões principais (PN16) GB/T 9124.1-2019

DN L D D1 D2 bf n-Φd
15  130  95  65  45  16-2 4-Φ14
20  150  105  75  58  18-2 4-Φ14
25  160  115  85  68  18-2 4-Φ14
32  180  140  100  78  18-2 4-Φ18
40  200  150  110  88  18-3 4-Φ18
50  230  165  125  102  18-3 4-Φ18
65  290  185  145  122  18-3 8-Φ18
80  310  200  160  138  20-3 8-Φ18
100  350  220  180  158  20-3 8-Φ18
125  400  250  210  188  22-3 8-Φ18
150  480  285  240  212  22-3 8-Φ22
200  550  600  340  295  268  24-3 12-Φ22
250  650  730  405  355  320  26-3 12-Φ26
300  750  850  460  410  378  28-4 12-Φ26
350  850  980  520  470  438  30-4 16-Φ26
400  950  1100  580  525  490  32-4 16-Φ30
450  1050  640  585  550  40-4 20-Φ30
500  1150  705  650  610  44-4 20-Φ33
600  1350  840  770  725  54-5 20-Φ36

As dimensões acima são apenas para referência.
