5 erros críticos a evitar ao adquirir válvulas para oleodutos e gasodutos

A aquisição de válvulas para petróleo e gás envolve requisitos técnicos que vão muito além do tamanho da válvula e do preço de compra. Operadores de dutos, empreiteiros EPC, distribuidores e compradores industriais precisam coordenar classificações de pressão, materiais do corpo, sistemas de vedação, padrões de conexão, testes, certificação e condições operacionais antes do início da produção.

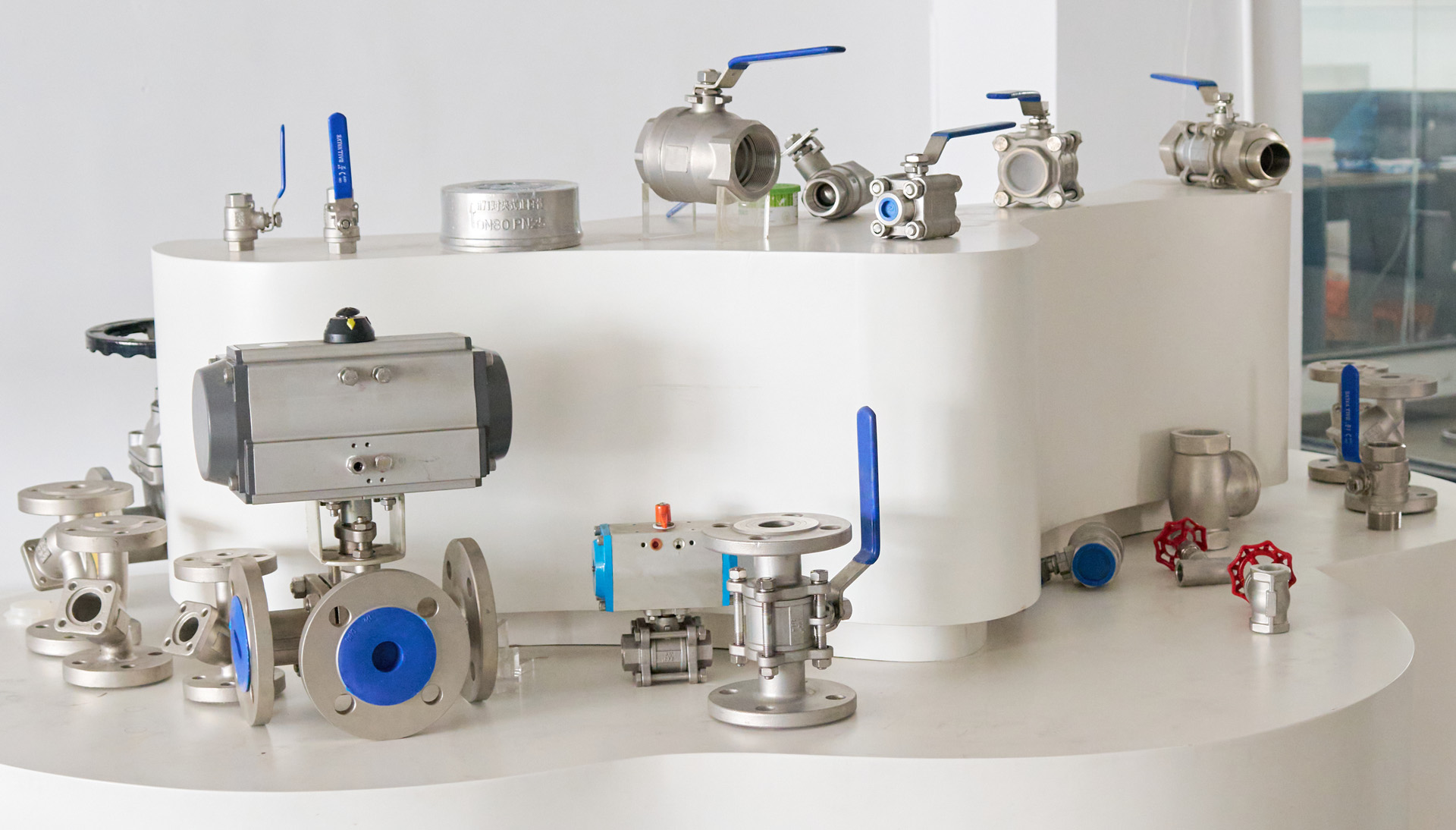

No Zhongchi Valve Group, fabricamos válvulas de esfera, válvulas gaveta, válvulas globo, válvulas de retenção, válvulas borboleta, filtros e outras válvulas para tubulações industriais. Nossos produtos são usados ​​em petróleo, gás natural, processamento químico, geração de energia, metalurgia e outras aplicações industriais. Nossa experiência com diferentes configurações de válvulas também nos mostra como uma pequena lacuna nas especificações pode criar problemas durante a produção, instalação ou serviço.

Erro 1: Comparar preços antes de confirmar a especificação da válvula

As comparações de preços tornam-se pouco confiáveis quando diferentes fornecedores citam configurações técnicas diferentes. Uma válvula de aço carbono e uma válvula de aço inoxidável podem ter dimensões semelhantes, mas custos de material e capacidades de serviço muito diferentes.

Recomendamos estabelecer a especificação técnica básica antes de solicitar orçamentos para válvulas para oleodutos e gasodutos .

• Tipo de válvula: Bola, portão, globo, cheque ou outra configuração.
• Tamanho nominal: Dimensões DN ou NPS exigidas pelo pipeline.
• Classe de pressão: Classificação de pressão PN ou ASME.
• Material do corpo: Aço carbono, aço inoxidável, aço-liga, aço duplex ou outro material especificado.
• Conexão: Configuração flangeada, rosqueada, solda de encaixe, solda de topo, wafer ou específica do projeto.
• Meio operacional: Petróleo bruto, produtos refinados, gás natural, vapor, água, produtos químicos ou outro meio de processo.

Nossa válvula globo de aço forjado, por exemplo, pode ser fabricada em aço carbono, aço-liga ou aço inoxidável e está disponível com conexões de extremidade flangeadas, soldadas por encaixe, soldadas a topo e roscadas. O produto foi projetado para aplicações que incluem sistemas de petróleo e gás, instalações petroquímicas e processamento químico de carvão.

Erro 2: Tratar os materiais da válvula como um detalhe secundário

A seleção do material afeta diretamente a resistência à corrosão, o desempenho pressão-temperatura, resistência mecânica e vida útil. O mesmo projeto de válvula pode exigir materiais diferentes de acordo com o meio da tubulação e o ambiente operacional.

Nossas especificações de válvula de esfera pneumática fornecem exemplos dessa abordagem baseada em material, com opções de corpo CF8, CF3M e WCB, opções de esfera 304 e 316L, opções de haste F304/F316L/2Cr13 e configurações de sede em PTFE ou RPTFE. A combinação final de materiais deverá corresponder às condições reais de serviço.

Erro 3: escolher a certificação sem verificar os requisitos exatos

A certificação deve corresponder à válvula, aplicação e mercado de destino. Simplesmente solicitar uma “válvula certificada” não fornece informações suficientes para uma cotação precisa.

Nosso portfólio de certificação inclui certificação do sistema de gestão de qualidade ISO9001, certificação do sistema de gestão ambiental ISO14001, certificação do sistema de gestão de segurança e saúde ocupacional ISO45001, certificação de fabricação de equipamentos especiais TS, certificação CE, certificação EAC e certificação de teste de incêndio referenciada à API 607.

Perguntas de certificação que valem a pena adicionar a uma RFQ

• Qual padrão de produto se aplica à válvula?
• O teste de incêndio é necessário?
• Qual certificação é necessária para o mercado de destino?
• O projeto exige certificados de materiais?
• É necessária inspeção de terceiros?
• Quais testes de pressão e vazamento devem ser documentados?

Nossas informações publicadas fazem referência à certificação de teste de fogo API 607. Os compradores que exigem outros padrões API devem especificar o padrão exato e o escopo da certificação durante a fase de cotação para que o produto e a documentação aplicáveis ​​possam ser confirmados antes da produção.

Erro 4: Ignorar os testes de pressão e vazamento

O teste é uma parte essencial da aquisição de válvulas industriais. O desempenho da pressão e do vazamento deve estar conectado à pressão do projeto, ao tipo de válvula, ao padrão de teste e à especificação do projeto, em vez de ser tratado como um procedimento genérico de fábrica.

Nossos recursos de produção e inspeção incluem espectrômetros, testadores de dureza, medidores de espessura, detectores de falhas e bancadas de teste de válvulas de alta e baixa pressão. Esses recursos oferecem suporte à verificação de materiais, inspeção dimensional e testes de válvulas durante o processo de fabricação.

Nossa própria orientação do setor também destaca a importância do posicionamento correto da válvula e dos procedimentos de teste. A operação incorreta durante os testes preliminares pode causar tensão excessiva nas gaxetas, nas hastes das válvulas, nos componentes do castelo e nas áreas de vedação.

Informações de teste que os compradores devem confirmar

• Requisitos de teste de casco hidrostático
• Teste de vazamento de sede
• Nível de pressão aplicável
• Meio de teste
• Registros de inspeção e certificados de teste
• Requisitos de inspeção de terceiros

Erro 5: focar apenas na válvula em vez do sistema completo de tubulação

As válvulas de tubulação funcionam como parte de um sistema maior. As dimensões da conexão final, os requisitos do atuador, o espaço de instalação, a direção do fluxo, o torque operacional, o acesso para manutenção e os equipamentos adjacentes podem afetar a configuração final.

Válvulas gaveta, válvulas globo, válvulas esfera e válvulas de retenção desempenham funções diferentes. As válvulas gaveta geralmente são destinadas a serviços totalmente abertos ou totalmente fechados, em vez de estrangulamento. As válvulas globo podem fornecer fechamento e estrangulamento do fluxo, tornando seu princípio de operação diferente de uma válvula gaveta convencional.

Crie uma solicitação de cotação mais completa para projetos de petróleo e gás

Uma solicitação de cotação detalhada fornece ao comprador e ao fabricante uma referência técnica mais clara. Sugerimos incluir as seguintes informações antes de solicitar um orçamento final:

• Tipo e quantidade de válvula
• Tamanho nominal e classe de pressão
• Corpo, acabamento, sede e materiais de vedação
• Meio do gasoduto e temperatura operacional
• Pressão de projeto e requisitos de teste aplicáveis
• Conexão final e padrão dimensional
• Operação manual, pneumática ou elétrica
• Certificações e documentos de inspeção necessários
• Requisitos de embalagem e entrega

Nossa abordagem para fornecimento de válvulas para oleodutos e gasodutos

No Zhongchi Valve Group, combinamos fabricação de válvulas, suporte de engenharia, controle de qualidade, testes e recursos de OEM/ODM. Nossa fábrica está localizada na Zona de Desenvolvimento Econômico e Tecnológico de Wenzhou, e nosso portfólio de produtos abrange diversas categorias de válvulas industriais usadas em petróleo, gás natural, produtos químicos, energia e outras aplicações.

Podemos personalizar válvulas de acordo com desenhos ou amostras do cliente, incluindo tamanho da válvula, material do corpo, classificações de pressão e temperatura, conexões finais, configurações de vedação e outros requisitos específicos do projeto.

A aquisição confiável começa com uma especificação completa, em vez de um único valor de preço. Compartilhe as condições da tubulação, cronograma de válvulas, desenhos técnicos, padrões exigidos e requisitos de inspeção com nossa equipe. Podemos revisar os detalhes do projeto e preparar uma configuração de válvula correspondente e cotação com base na aplicação real.
