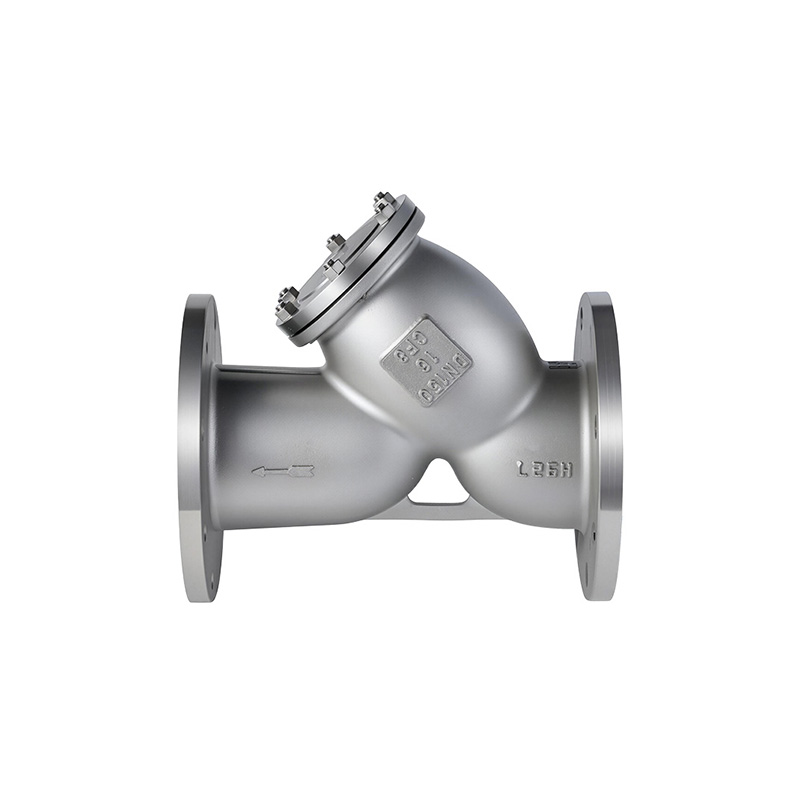

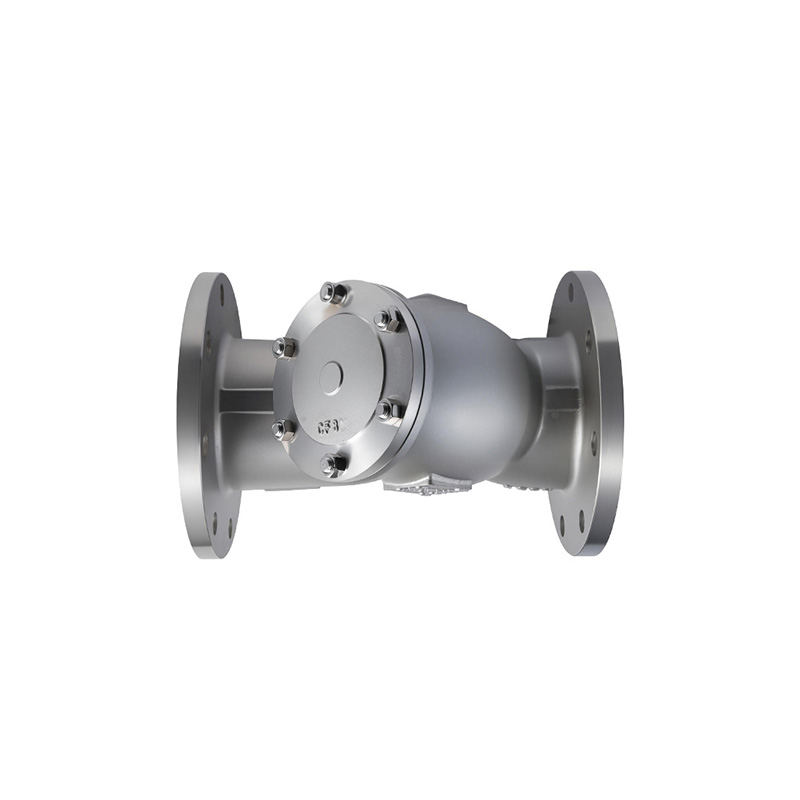

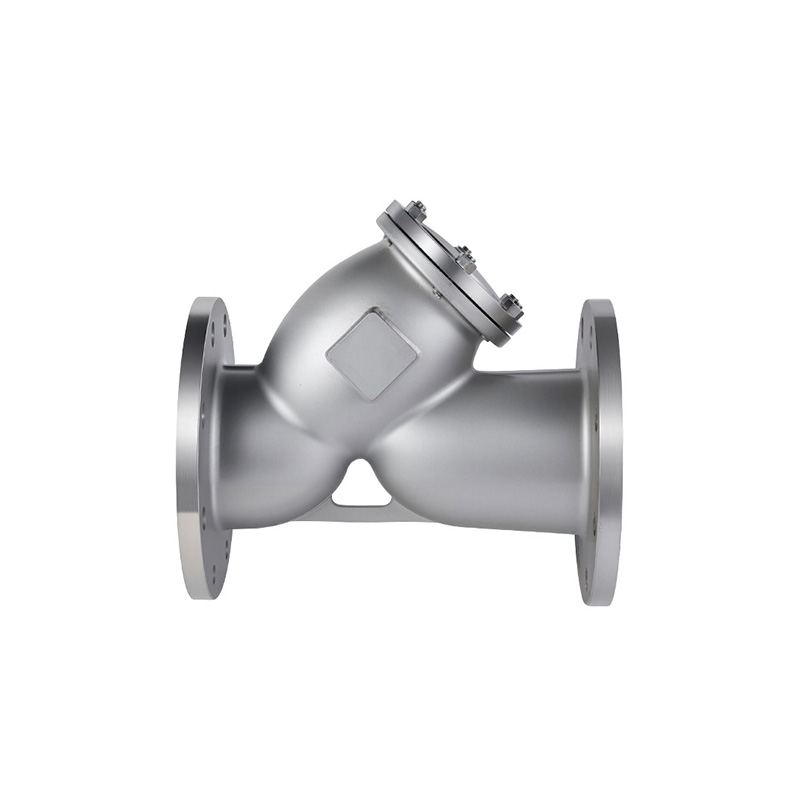

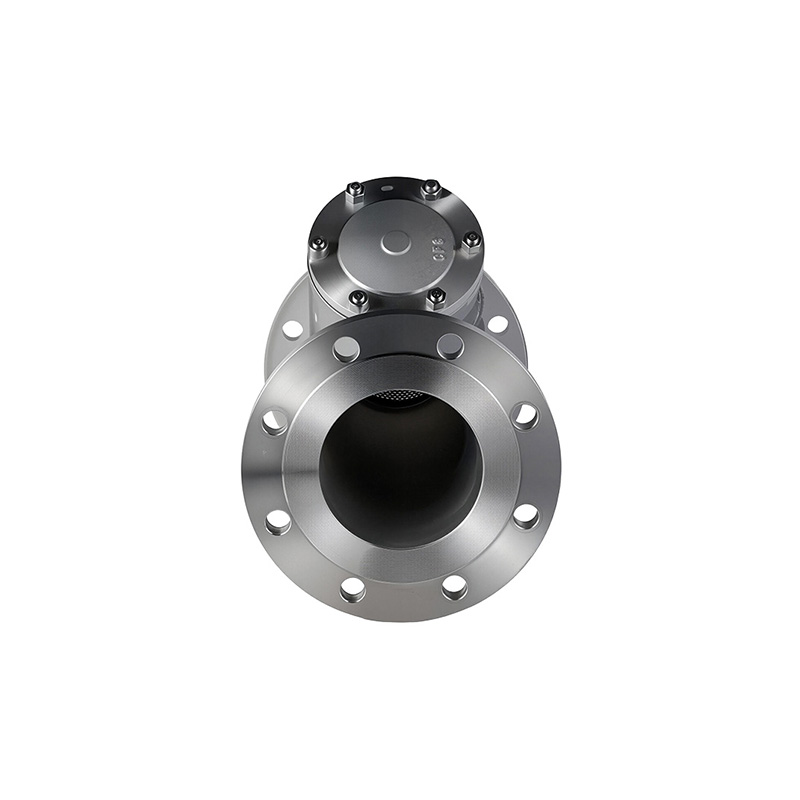

Válvula de filtro flangeada tipo Y

O filtro flangeado tipo Y (série GL41) é um dispositivo de filtragem grosseira essencial para sistemas de tubulação, projetado para proteger equipamentos posteriores, como bombas, válvulas e instrumentação. Suas principais características podem ser resumidas da seguinte forma: estrutura simples, baixa resistência ao fluxo, alta capacidade de retenção de sujeira, desmontagem e limpeza convenientes e conexões flangeadas seguras. Esta série de filtros está disponível em vários comprimentos estruturais; verifique as dimensões específicas ao fazer um pedido.

Contate-nos
ANTERIOR:Coador roscado tipo YPRÓXIMO:Sem artigo seguinte
  • Especificação
  • Contate-nos
Características do projeto:
Tamanho da conexão do flange
JB/T 79-2015, GB/T 9124.1-2019
Teste e inspeção:
JB/T 9092-1999, GB/T 13927-2022

Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1  Corpo CF8 CF8M CF3 CF3M WCB
2  Gorro CF8 CF8M CF3 CF3M WCB
3  Tela de filtro 304 316L
4  Junta Junta espiral de PTFE RPTFE
5  Parafuso B8 B7
6  Noz A194-8 2H

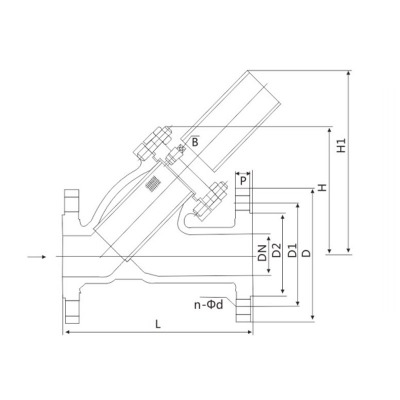

Dimensões principais (PN16) GB/T 9124.1-2019

DN L D D1 D2 b n-Φd
15  130  95  65  45  16-2 4-Φ14
20  150  105  75  58  18-2 4-Φ14
25  150  160  115  85  68  18-2 4-Φ14
32  170  180  140  100  78  18-2 4-Φ18
40  200  150  110  88  18-3 4-Φ18
50  220  165  125  102  18-3 4-Φ18
65  250  290  185  145  122  18-3 4-Φ18
80  280  310  200  160  138  20-3 8-Φ18
100  320  350  220  180  158  20-3 8-Φ18
125  350  400  250  210  188  22-3 8-Φ18
150  380  480  285  240  212  22-3 8-Φ22
200  480  550  340  295  268  24-3 12-Φ22
250  550  622  405  355  320  26-3 12-Φ26
300  620  711  460  410  378  28-4 12-Φ26

As dimensões acima são apenas para referência.
