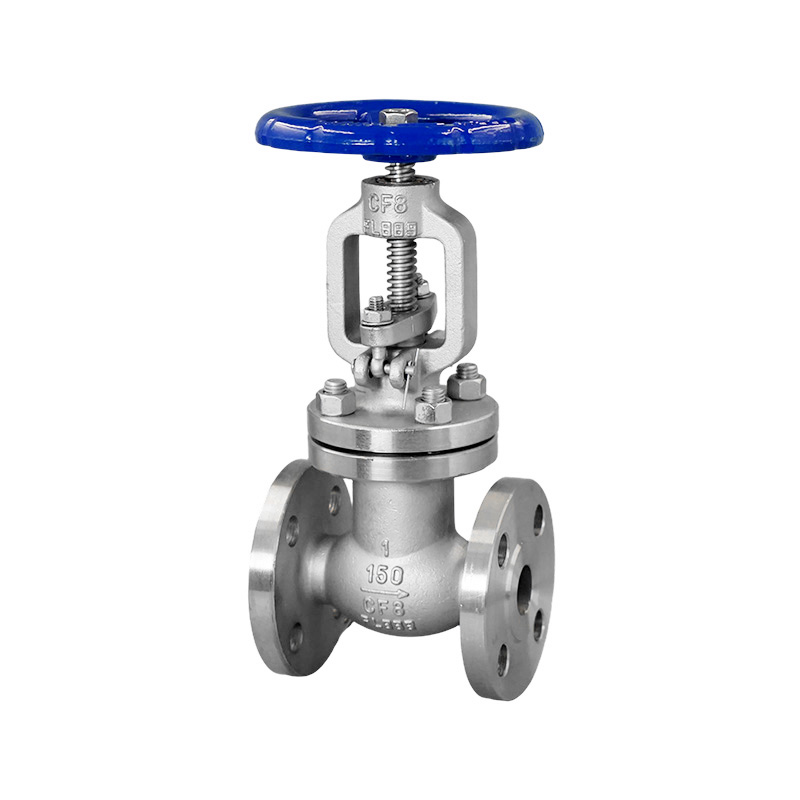

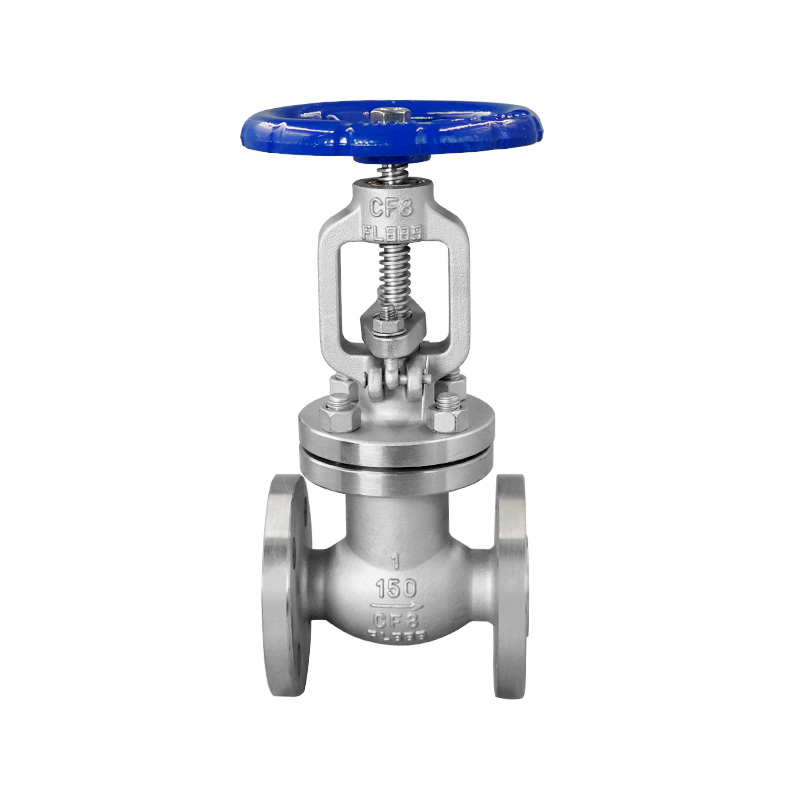

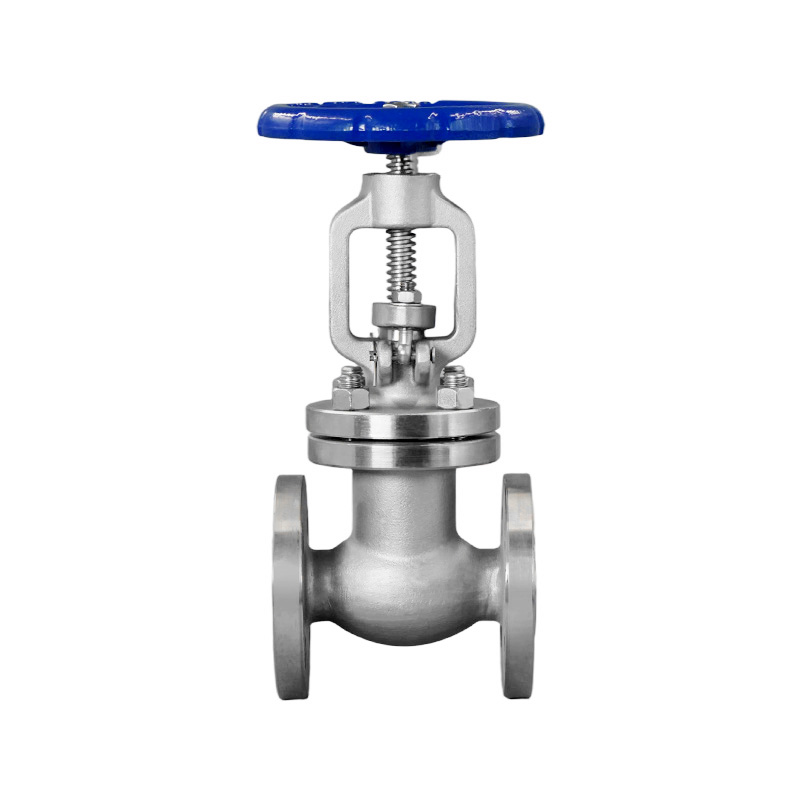

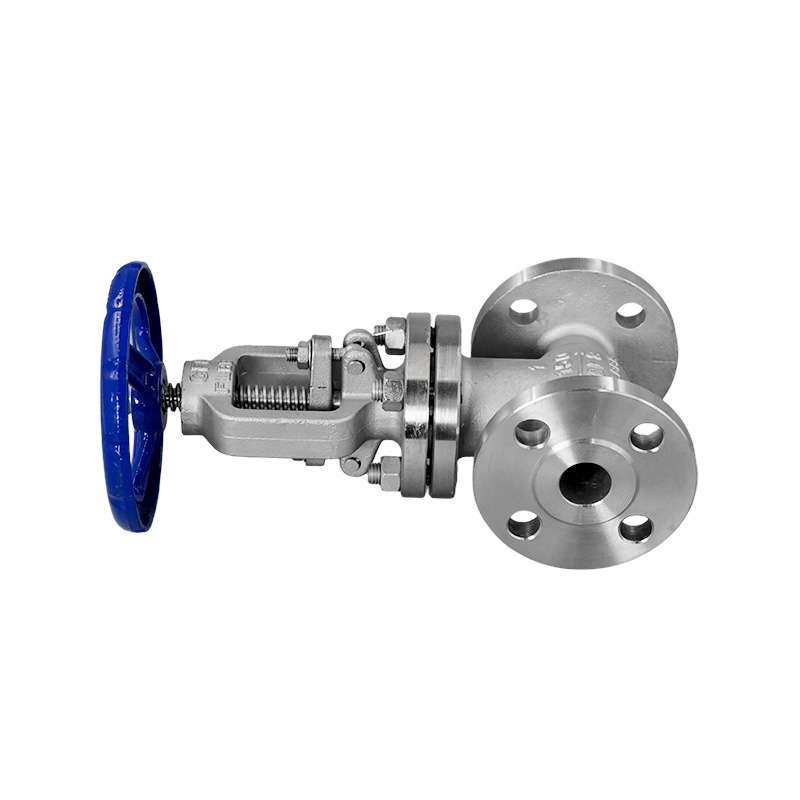

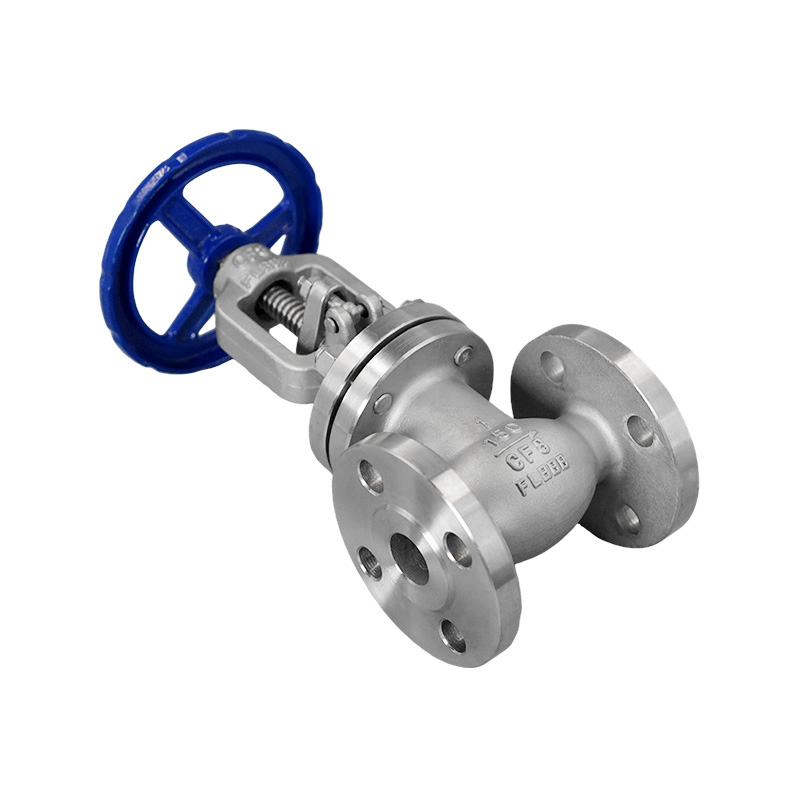

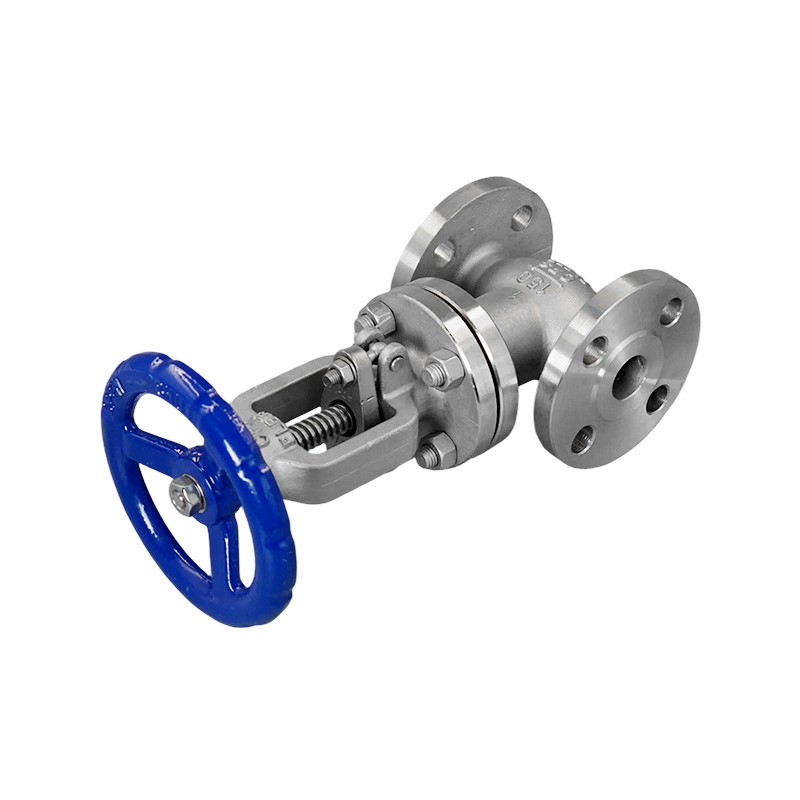

Válvula globo padrão americano

A válvula globo padrão americana é uma válvula globo flangeada projetada e fabricada de acordo com os padrões americanos ANSI para controle de fluxo de tubulações industriais. Ele usa uma conexão flangeada e controla o fechamento do meio e a vazão através do movimento vertical do disco da válvula. A estrutura da válvula globo fornece uma solução prática para aplicações em tubulações que exigem isolamento e regulação de fluxo.

O projeto da extremidade flangeada segue os padrões ASME B16.5 e ANSI B16.5, suportando compatibilidade com sistemas de tubulação de padrão americano correspondentes. O disco da válvula se move verticalmente contra a sede da válvula, permitindo que a passagem do fluxo seja ajustada de acordo com as necessidades operacionais. Os testes e a inspeção são realizados de acordo com a API 598 para apoiar o controle de qualidade e a verificação do desempenho da válvula.

A válvula globo padrão americana é adequada para tubulações de processos industriais, sistemas de água, processamento químico, aplicações de petróleo e gás, geração de energia e outros sistemas de tubulações que exigem fechamento e controle de fluxo. Os serviços OEM e ODM estão disponíveis para oferecer suporte a tamanhos de válvulas personalizados, classificações de pressão, materiais, configurações de flange, métodos operacionais e outros requisitos específicos do projeto.

Contate-nos
ANTERIOR:Válvula globo rosqueada tipo BPRÓXIMO:Válvula globo flangeada
  • Especificação
  • Contate-nos
Recursos de projeto:
Extremidades flangeadas:
ASME B16.5, ANSI B16.5
Teste e inspeção:
API 598

Principais peças e materiais

ARTIGO PARTE MATERIAL PRINCIPAL
1 Corpo CF8  CF3  CF8M  CF3M  WCB
2 Boné CF8  CF3  CF8M  CF3M  WCB
3 Disco CF8  CF3  CF8M  CF3M  WCB
4 Caule F304 F304L F316 F316L 2Cr13
5 Caule Nut Liga de cobre
6 Embalagem Grafite Flexível PTFE
7 Junta Junta ferida em espiral de PTFE
8 Glândula CF8  CF3  CF8M  CF3M  WCB
9 Parafuso B8 B7
10 Noz A194-8 2H
11 Volante QT400-17

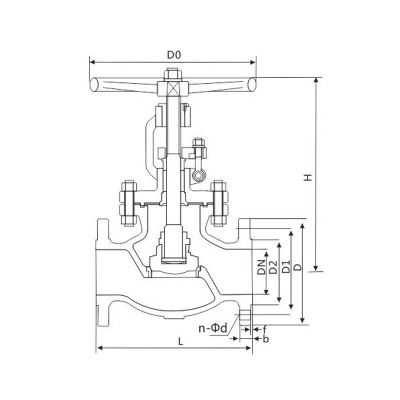

Dimensões principais

TAMANHO Classe 150LB                                          Classe 300 LB
L D D1 D2 b n-Φd D0 L D D1 D2 b n-Φd D0
1/2" 108 90 88.9 60.3 34.9 10 4-Φ16 120 152 95 95.3 66.7 34.9 14.7 4-Φ16 140
3/4" 117 100 98.6 69.9 42.9 10.9 4-Φ16 120 178 115 117.3 82.6 42.9 16.3 4-Φ19 140
1" 127 110 108 79.4 50.8 11.6 4-Φ16 120 203 125 123.9 88.9 50.8 17.9 4-Φ19 160
1-1/4" 140 115 117.3 88.9 63.5 13.2 4-Φ16 160 216 135 133.3 98.4 63.5 19.5 4-Φ19 200
1-1/2" 165 125 127 98.4 73 14.7 4-Φ16 160 229 155 155.4 114.3 73 21.1 4-Φ22 220
2" 203 150 152.4 120.7 92.1 16.3 4-Φ19 200 267 165 165.1 127 92.1 22.7 8-Φ19 240
2-1/2" 216 180 177.8 139.7 104.8 17.9 4-Φ19 220 292 190 190.5 149.2 104.8 25.9 8-Φ22 260
3" 241 190 190.5 152.4 127 19.5 4-Φ19 240 318 210 209.5 168.3 127 29.4 8-Φ22 280
4" 292 230 228.6 190.5 157.2 24.3 4-Φ19 300 356 255 254 200 157.2 32.2 8-Φ22 350
5" 356 255 254 215.9 185.7 24.3 8-Φ22 350 400 280 279.4 235 185.7 35.4 8-Φ22 350
6" 406 280 279.4 241.3 215.9 25.9 8-Φ22 350 444 320 317.5 269.9 215.9 37.0 12-Φ22 400
8" 495 345 342.9 298.5 269.9 29 8-Φ22 450 559 380 381 330.2 269.9 41.7 12-Φ25 500
10" 622 405 406.4 362 323.8 30.6 12-Φ25 500 622 445 444.5 387.4 323.8 48.8 16-Φ29 550
12" 698 485 482.6 431.8 381 32.2 12-Φ25 600 711 521 520.7 450.8 381 51.3 16-Φ32 600
14" 787 535 533.4 476.3 412.8 35.4 12-Φ29 700 838 584 584.2 514.4 413 54.4 20- Φ32 700
16" 914 595 596.9 539.8 469.9 37 16-Φ29 800 864 648 647.7 571.5 470 57.6 20-Φ35 800

As dimensões acima são apenas para referência.
