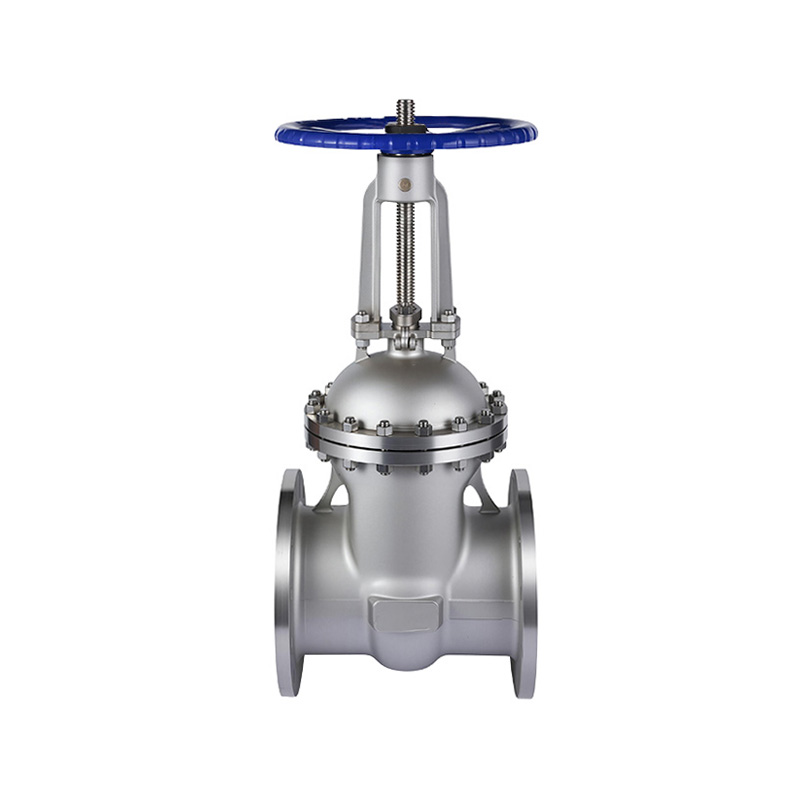

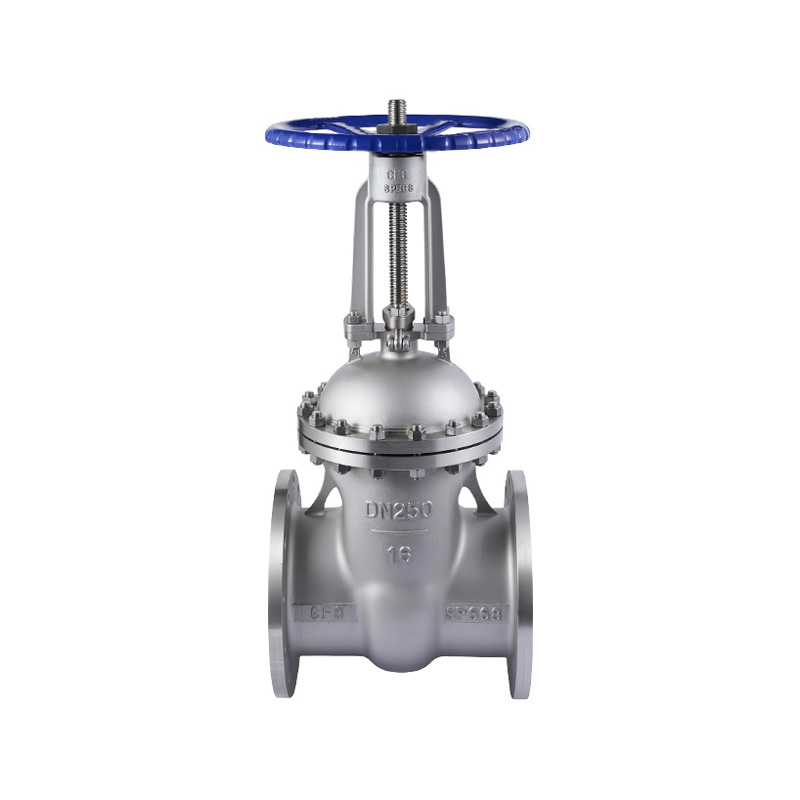

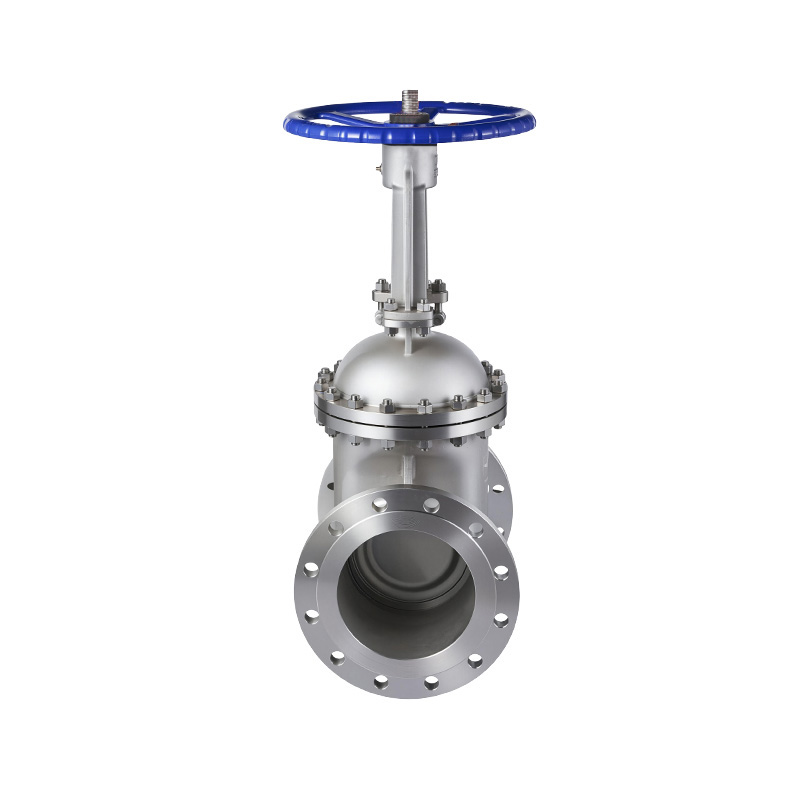

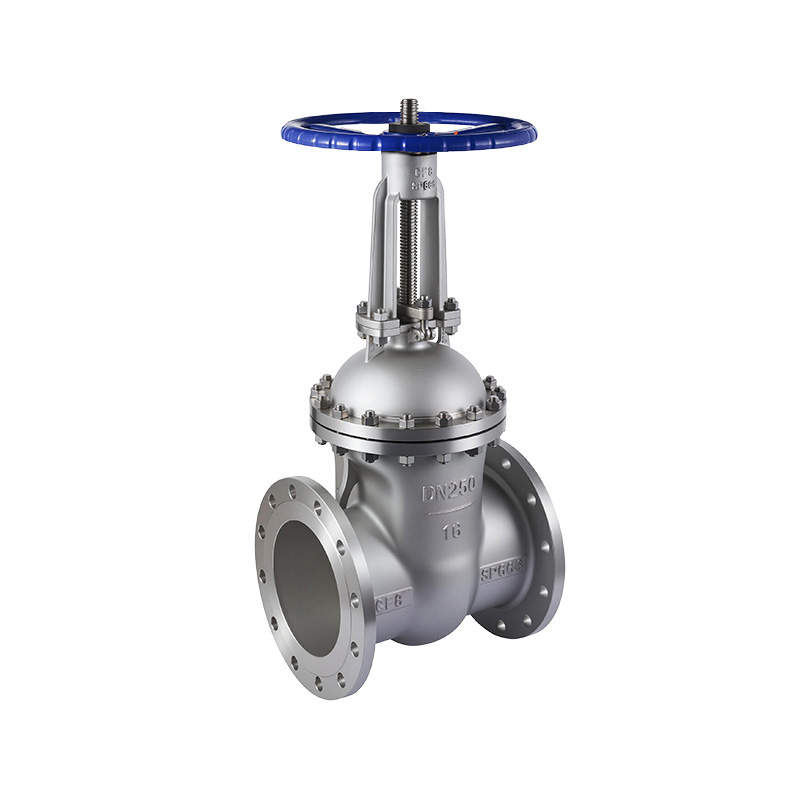

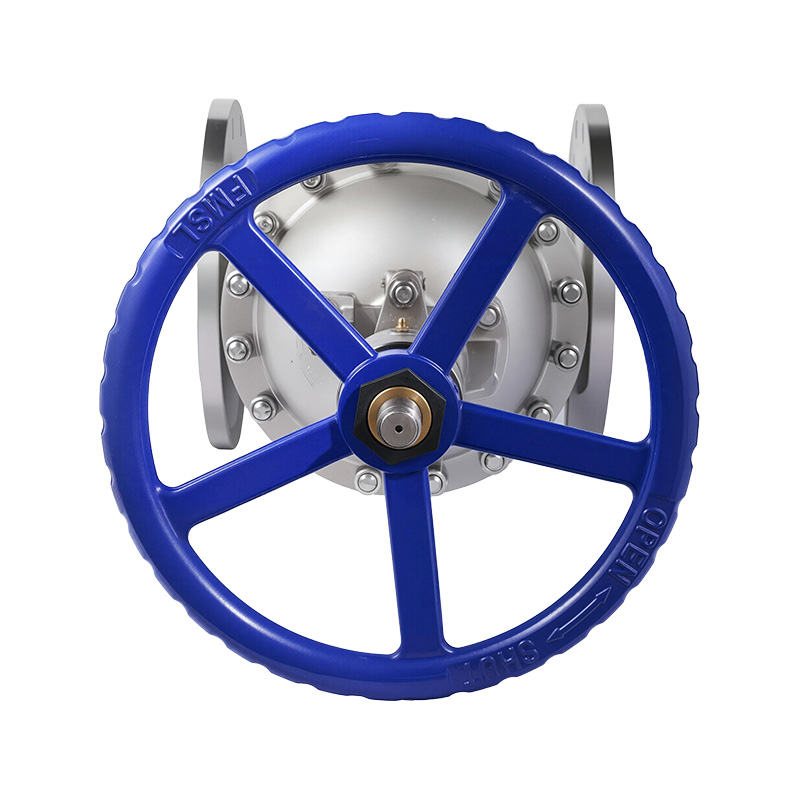

Válvula de gaveta flangeada com haste ascendente de vedação rígida

A válvula gaveta flangeada com haste ascendente e vedação rígida apresenta um design de vedação rígida metal com metal; o disco da comporta e a sede da válvula podem ser configurados – dependendo dos requisitos – com superfícies de vedação integrais ou revestimentos de liga dura soldados. Utilizando uma estrutura de haste ascendente, a haste da válvula se move sincronizadamente com o deslocamento vertical do disco da comporta, permitindo que o status aberto ou fechado da válvula seja determinado visualmente pela altura da haste.

Contate-nos
ANTERIOR:Válvula de gaveta flangeada padrão americanoPRÓXIMO:Sem artigo seguinte
  • Especificação
  • Contate-nos
Recursos de projeto:
Extremidades flangeadas:
JB/T 79-2015, GB/T 9124.1-2019
Teste e inspeção:
GB/T 26480-2011, GB/T 13927-2022
JB/T 9092-1999

Principais peças e materiais

ARTIGO PARTE MATERIAL PRINCIPAL
1 Corpo CF8  CF3  CF8M  CF3M  WCB
2 Boné CF8  CF3  CF8M  CF3M  WCB
3 Cunha CF8 CF3  CF8M  CF3M  WCB
4 Caule F304 F304L F316 F316L 2Cr13
5 Caule Nut Liga de cobre
6 Embalagem Grafite Flexível PTFE
7 Junta Junta ferida em espiral de PTFE
8 Glândula CF8  CF3  CF8M  CF3M  WCB
9 Parafuso B8 B7
10 Noz A194-8 2H
11 Volante QT400-17

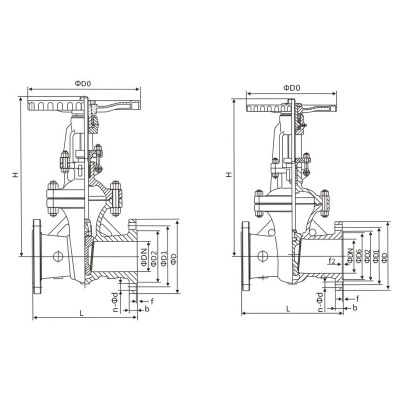

Dimensões principais (PN10) JB/T 79-2015

DN L D D1 D2 n-Φd D0
40 165 145 110 85 4-Φ18 160
50 180 160 125 100 4-Φ18 200
65 195 180 145 120 4-Φ18 220
80 210 195 160 135 4-Φ18 240
100 230 215 180 155 8-Φ18 260
125 255 245 210 185 8-Φ18 300
150 280 280 240 210 8-Φ23 320
200 330 335 295 265 8-Φ23 350
250 380 390 350 320 12-Φ23 450
300 420 440 400 368 12-Φ23 500
350 450 500 460 428 16-Φ23 500
400 480 565 515 482 16-Φ25 550
450 510 615 565 532 20-Φ25 600
500 540 670 620 585 20-Φ25 600
600 600 780 725 685 20-Φ30 700

Dimensões principais (PN16) GB/T 9124.1-2019

DN L D D1 D2 namorado n-Φd D0
15 130 95 65 45 16-2 4-Φ14 120
20 150 105 75 58 18-2 4-Φ14 140
25 160 115 85 68 18-2 4-Φ14 140
32 180 140 100 78 18-2 4-Φ18 160
40 200 150 110 88 18-3 4-Φ18 180
50 250 165 125 102 18-3 4-Φ18 220
65 265 185 145 122 18-3 8-Φ18 240
80 280 200 160 138 20-3 8-Φ18 260
100 300 220 180 158 20-3 8-Φ18 280
125 325 250 210 188 22-3 8-Φ18 320
150 350 285 240 212 22-3 8-Φ22 350
200 400 340 295 268 24-3 12-Φ22 400
250 450 405 355 320 26-3 12-Φ26 450
300 500 460 410 378 28-4 12-Φ26 500
350 550 520 470 438 30-4 16-Φ26 550
400 600 580 525 490 32-4 16-Φ30 600
450 650 640 585 550 40-4 20-Φ30 650
500 700 715 650 610 44-4 20-Φ33 700
600 800 840 770 725 54-5 20-Φ36 800

Dimensões principais (PN25) GB/T 9124.1-2019

DN L D D1 D2 namorado n-Φd D0
15 130 95 65 45 16-2 4-Φ14 120
20 150 105 75 58 18-2 4-Φ14 140
25 160 115 85 68 18-2 4-Φ14 160
32 180 140 100 78 18-2 4-Φ18 180
40 200 150 110 88 18-3 4-Φ18 200
50 250 165 125 102 20-3 4-Φ18 220
65 265 185 145 122 22-3 8-Φ18 240
80 280 200 160 138 24-3 8-Φ18 260
100 300 235 190 162 24-3 8-Φ22 280
125 325 270 220 188 26-3 8-Φ26 320
150 350 300 250 218 28-3 8-Φ26 320
200 400 360 310 278 30-3 12-Φ26 400
250 450 425 370 335 32-3 12-Φ30 450
300 500 485 430 395 34-4 16-Φ30 500
350 550 555 490 450 38-4 16-Φ33 600
400 600 620 550 505 40-4 16-Φ36 650
450 650 670 600 555 46-4 20-Φ36 650
500 700 730 660 615 48-4 20-Φ36 700
600 800 845 770 720 58-5 20-Φ39 800

Dimensões principais GB/T 9124.1-2019

DN PN40 PN63
L D D1 D2 D6 namorado f2 n-Φd L D D1 D2 D6 namorado f2 n-Φd
15 130 95 65 45 40 16-2 4 4-Φ14 170 105 75 55 40 20-2 4 4-Φ14
20 150 105 75 58 51 18-2 4 4-Φ14 190 130 90 68 51 22-2 4 4-Φ18
25 160 115 85 68 58 18-2 4 4-Φ14 210 140 100 78 58 24-2 4 4-Φ18
32 180 140 100 78 66 18-2 4 4-Φ18 230 155 110 82 66 26-2 4 4-Φ22
40 200 150 110 88 76 18-3 4 4-Φ18 240 170 125 95 76 26-3 4 4-Φ22
50 250 165 125 102 88 20-3 4 4-Φ18 250 180 135 105 88 26-3 4 4-Φ22
65 280 185 145 122 110 22-3 4 8-Φ18 280 205 160 130 110 26-3 4 8-Φ22
80 310 200 160 138 121 24-3 4 8-Φ18 310 215 170 140 121 28-3 4 8-Φ22
100 350 235 190 162 150 24-3 4.5 8-Φ22 350 250 200 168 150 30-3 4.5 8-Φ26
125 400 270 220 188 176 26-3 4.5 8-Φ26 400 295 240 202 176 34-3 4.5 8-Φ30
150 450 300 250 218 204 28-3 4.5 8-Φ26 450 345 280 240 204 36-3 4.5 8-Φ33
200 550 375 320 285 260 34-3 4.5 12-Φ30 550 415 345 300 260 42-3 4.5 12-中36
250 650 450 385 345 313 38-3 4.5 12-Φ33 650 470 400 352 313 46-3 4.5 12-Φ36
300 750 515 450 410 364 42-4 4.5 16-Φ33 750 530 460 412 364 52-4 4.5 16-Φ36
350 850 580 510 465 422 46-4 5 16-Φ36 850 600 525 475 422 56-4 5 16-Φ39
400 950 660 585 535 474 50-4 5 16-Φ39 950 670 585 525 474 60-4 5 16-Φ42
450 1050 685 670 560 524 57-4 5 20-Φ39 / / / / / / / /
500 1150 755 795 615 576 57-4 5 20-Φ42 / / / / / / / /

As dimensões acima são apenas para referência.
