Válvula de retenção oscilante de duplo disco tipo wafer H76

Lar / Produtos / Válvula de retenção / Válvula de retenção oscilante de duplo disco tipo wafer H76
  • Válvula de retenção oscilante de duplo disco tipo wafer H76
  • Válvula de retenção oscilante de duplo disco tipo wafer H76
  • Válvula de retenção oscilante de duplo disco tipo wafer H76
  • Válvula de retenção oscilante de duplo disco tipo wafer H76
  • Válvula de retenção oscilante de duplo disco tipo wafer H76

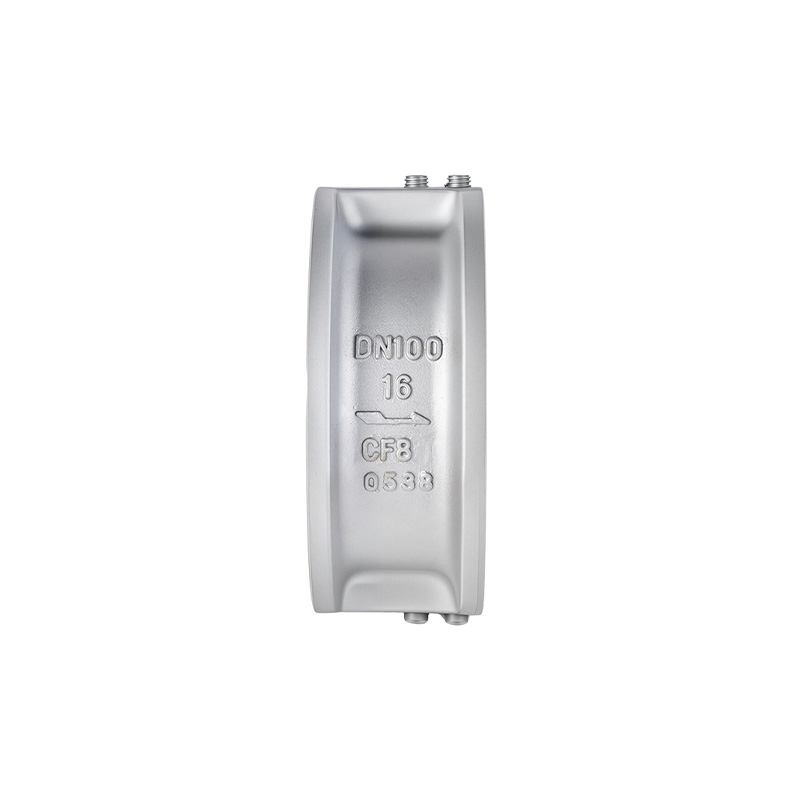

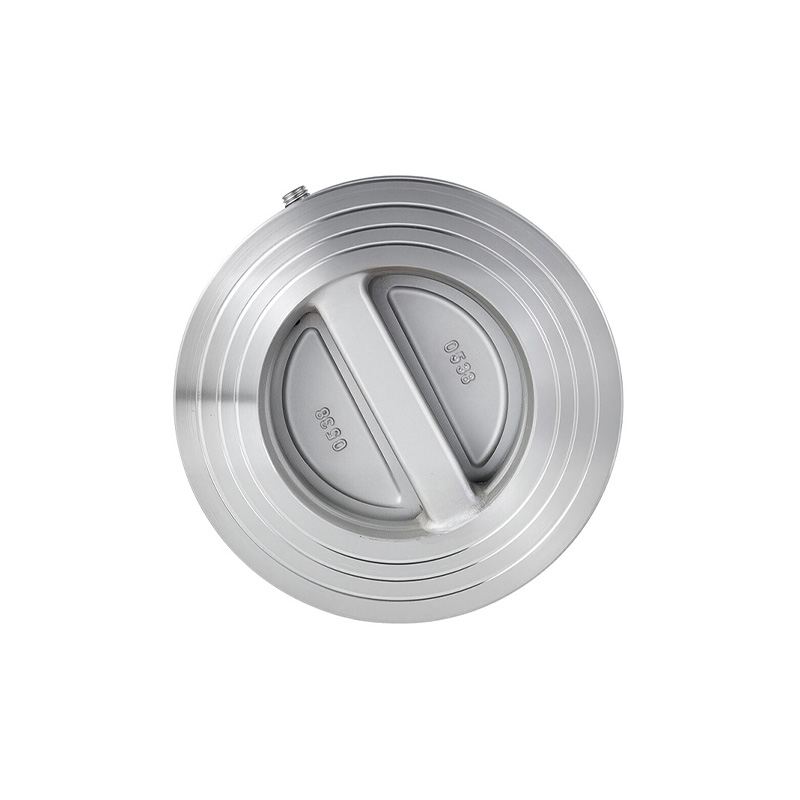

Válvula de retenção oscilante de duplo disco tipo wafer H76

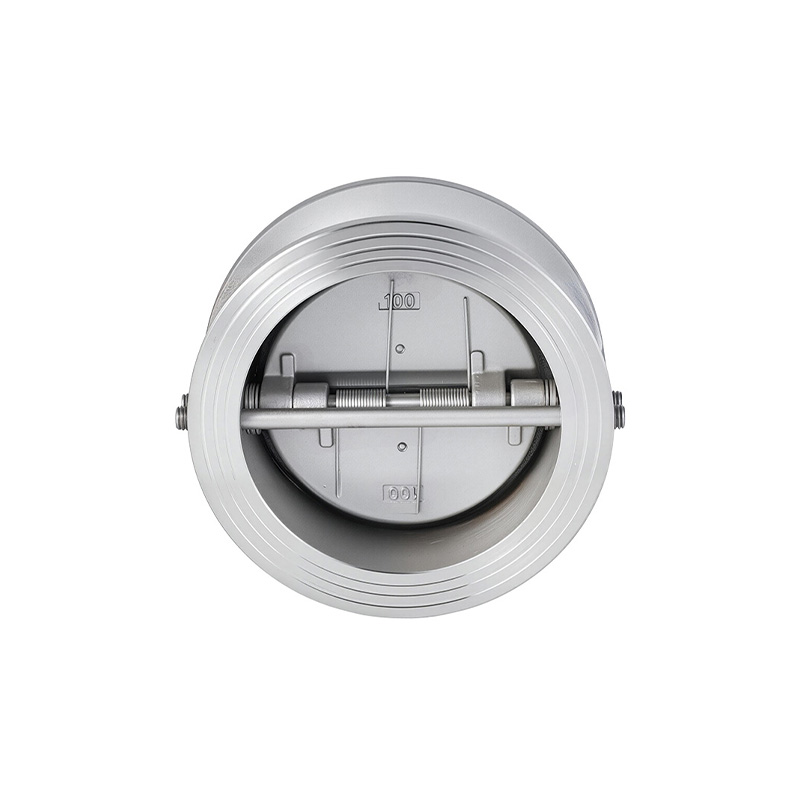

A série H76 foi projetada especificamente para tubulações de alto fluxo —DN40 e superiores— onde o espaço de instalação é restrito. Ele apresenta um mecanismo de oscilação simétrico de disco duplo combinado com um design de montagem ultrafino em estilo wafer, oferecendo três vantagens principais: adaptabilidade a grandes diâmetros de tubos, resistência ao fluxo extremamente baixa e operação de abertura e fechamento suave e estável. Os discos da válvula consistem em um par de placas simétricas e curvas que giram sincronizadamente em torno de um eixo central de pino duplo; uma vez totalmente abertos, os discos ficam nivelados com a parede interna do corpo da válvula, garantindo um caminho de fluxo desobstruído.

Contate-nos
ANTERIOR:Válvula de retenção silenciosa com elevação e flange em aço inoxidável HC41XPRÓXIMO:Válvula de retenção oscilante de disco único tipo wafer H74
  • Especificação
  • Contate-nos
Características do projeto:
Teste e inspeção:
GB/T 13927-2022, API598

Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1 Corpo CF8 CF3 CF8M CF3M WCB
2 Disco CF8 CF3 CF8M CF3M WCB
3 Anel de pressão CF8 CF3 CF8M CF3M WCB
4 Lavadora de primavera Aço inoxidável

Dimensões principais (PN10-PN16)

DN L D D3 D2
40  60  92  46  41
50  60  105  75  52
65  67  127  92  66
80  73  140  92  82
100  73  160  112  102
125  86  199  145  125
150  98  218  169  152
200  127  272  212  201
250  146  328  259  250
300  181  380  310  302
350  184  438  368  348
400  191  488  419  400
450  203  542  455  450
500  219  597  505  500
600  222  698  605  600
700  305  811  700  698
800  305  918  800  796
900  368  1018  903  898
1000  432  1124  1055  1050
1200  524  1340  1205  1200

 As dimensões acima são apenas para referência.
