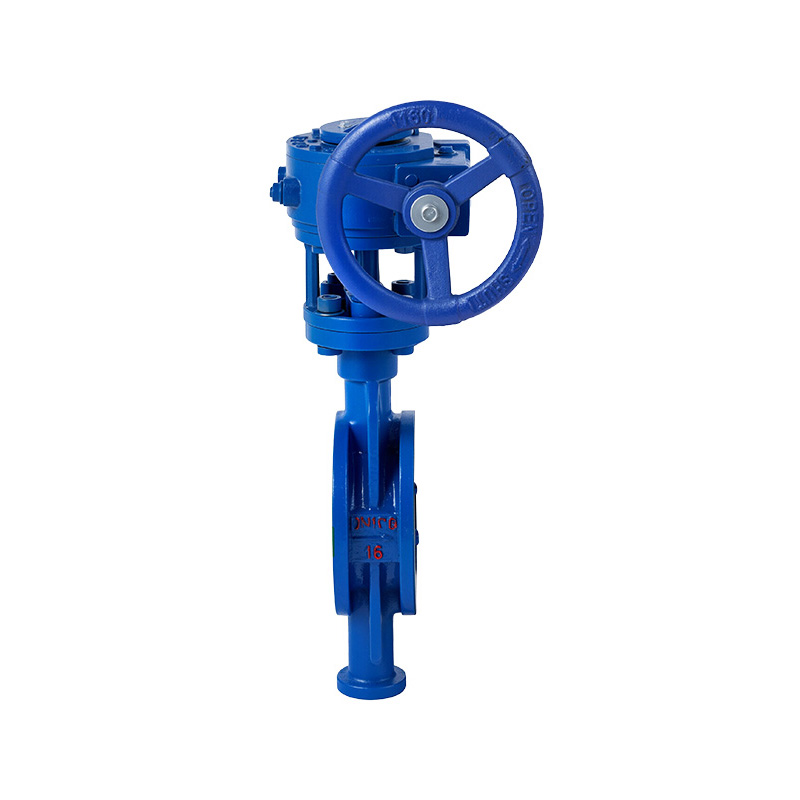

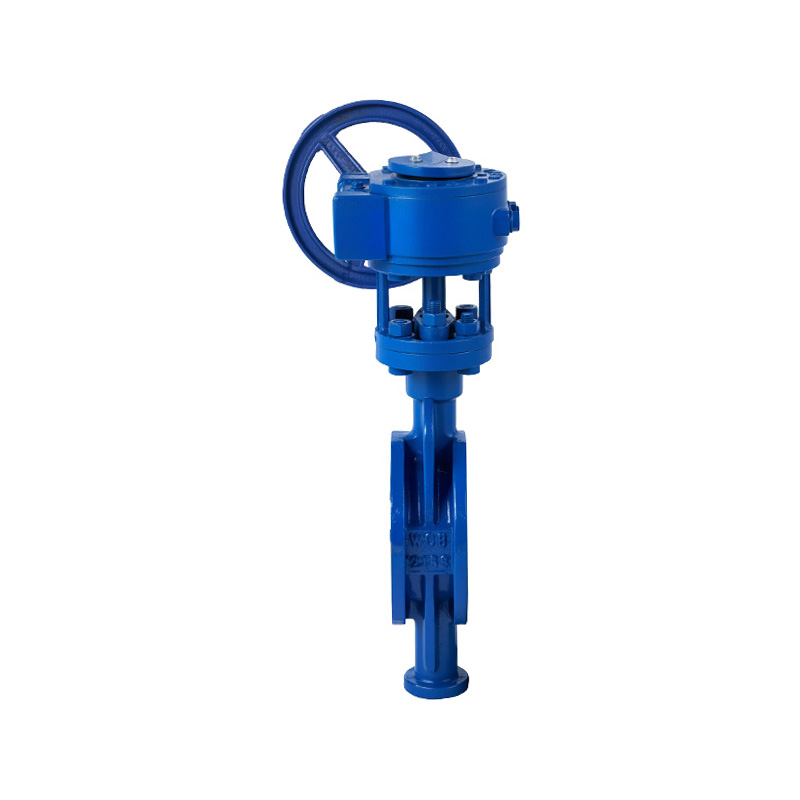

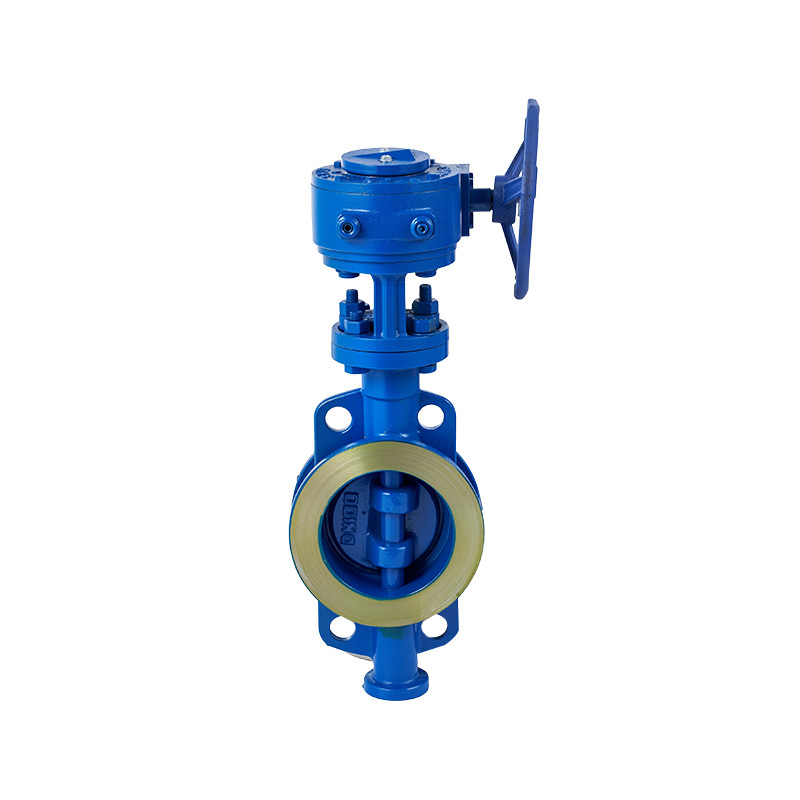

Válvula borboleta tipo wafer D373

A válvula borboleta tipo wafer D373 é uma válvula borboleta compacta projetada para fechamento e controle de fluxo de tubulação. Em comparação com as válvulas borboleta flangeadas, sua instalação do tipo wafer ocupa menos espaço e pode ajudar a reduzir os custos de instalação, tornando-a adequada para sistemas de dutos onde o layout do equipamento e a eficiência da instalação são importantes. A conexão wafer também oferece uma solução prática para integração entre flanges de tubulações.

A estrutura compacta torna a válvula borboleta wafer D373 adequada para aplicações com espaço de instalação limitado e projetos de tubulações sensíveis ao custo. Seu projeto foi projetado para proporcionar controle de fluxo confiável e, ao mesmo tempo, simplificar o arranjo de instalação em comparação com configurações de válvula flangeada. Teste e inspeção podem ser realizados de acordo com GB/T 13927-2022 e JB/T 9092-1999.

A válvula borboleta tipo wafer D373 é adequada para sistemas de água industriais, tubulações de processo, conexões de equipamentos e outras aplicações que exigem fechamento e controle de fluxo compacto. Os serviços OEM e ODM podem oferecer suporte à personalização do tamanho da válvula, materiais do corpo, materiais de vedação, dimensões de conexão, classificações de pressão e configurações operacionais de acordo com os requisitos do projeto.

Contate-nos
ANTERIOR:Válvula borboleta wafer de vedação suavePRÓXIMO:Válvula borboleta flangeada D343
  • Especificação
  • Contate-nos
Recursos de projeto:
Teste e inspeção:
GB/T 13927-2022 JB/T9092-1999



Principais peças e materiais

ARTIGO PARTE MATERIAL PRINCIPAL
1 Sob cobertura F304 F304L F316 F316L WCB
2 Corpo CF8 CF3 CF8M CF3M WCB
3 Caule F304 F316L 2CR13
4 Disco CF8 CF3 CF8M CF3M WCB
5 Assento Grafite flexível NBR/PTFE/SS SS
6 Embalagem Grafite Flexível
7 Embalagem de glândula CF8 CF3 CF8M CF3M WCB
8 Sim WCB
9 Garanhão B8 B7

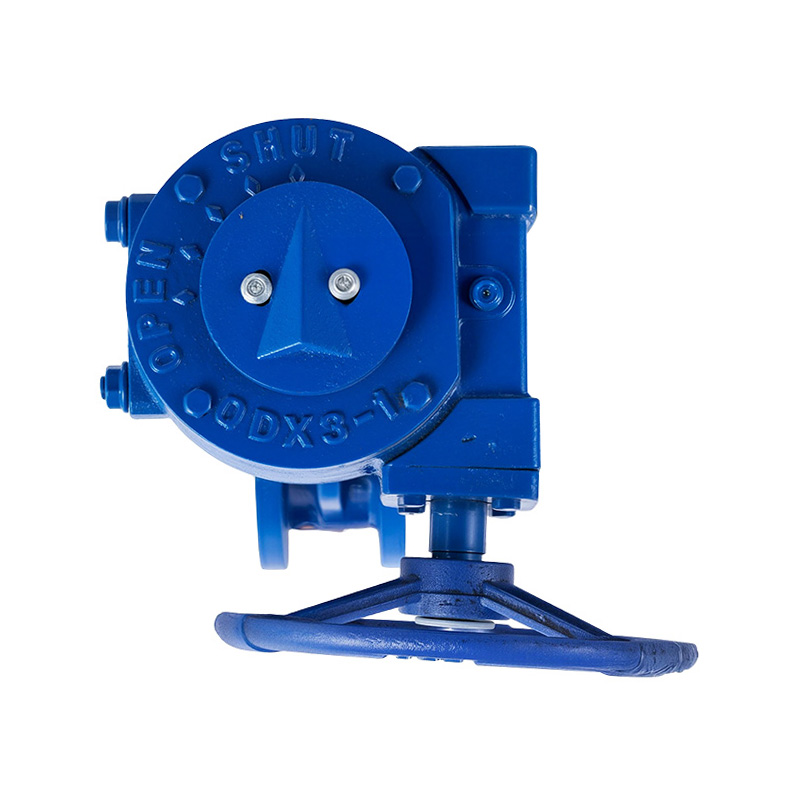

10 Engrenagem sem-fim Ferro Fundido nodular

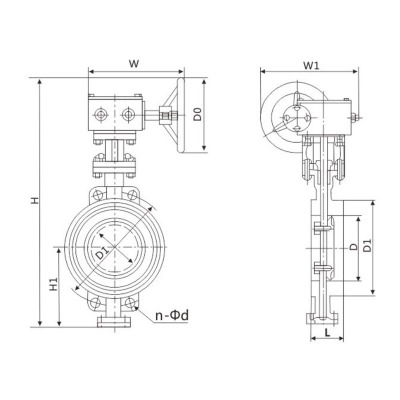

Dimensões principais (PN16)

DN L D D1 D2 n-Φd
50 43 102 125 102 4-Φ18
65 46 122 145 122 8-Φ18
80 49 135 160 138 8-Φ18
100 56 158 180 158 8-Φ18
125 64 185 210 188 8-Φ18
150 70 210 240 212 8-Φ22
200 71 265 295 268 12-Φ22
250 76 320 355 320 12-Φ26
300 83 370 410 378 12-Φ26
350 92 430 470 438 16-Φ26
400 102 482 525 490 16-Φ30
450 114 532 585 550 20-Φ30
500 127 585 650 610 20-Φ33
600 154 685 770 725 20-Φ36
700 165 800 840 795 24-Φ36
800 190 905 950 900 24-Φ39
900 203 1005 1050 1000 28-Φ39
1000 216 1110 1170 1115 28-Φ42

As dimensões acima são apenas para referência.
