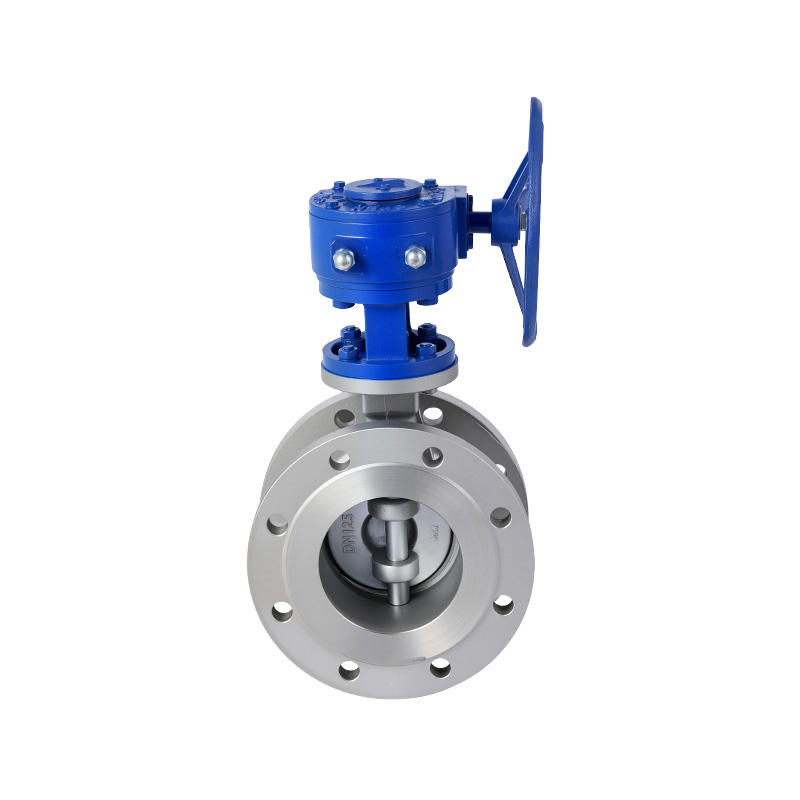

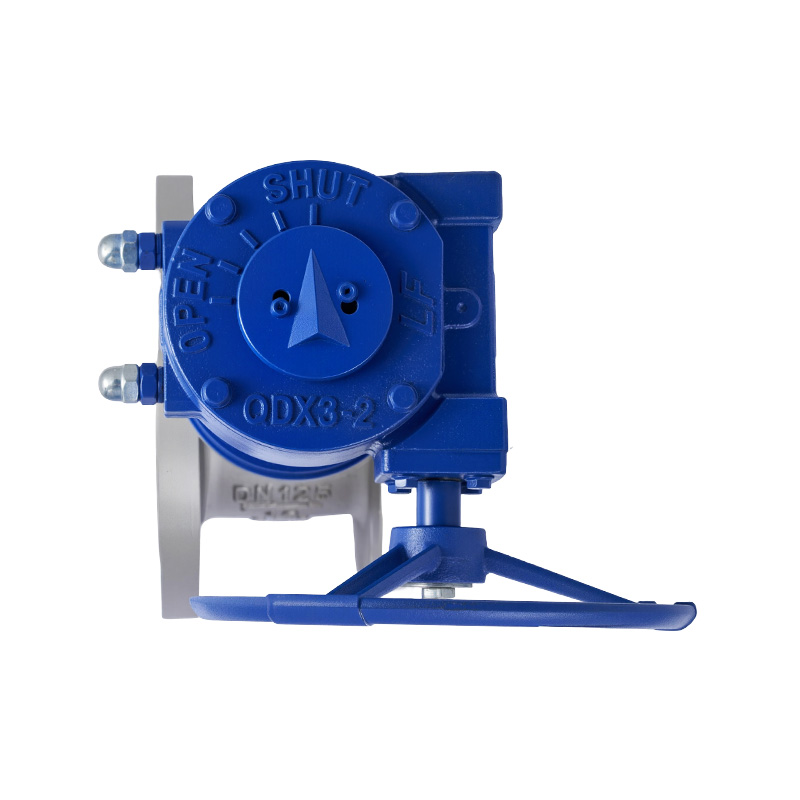

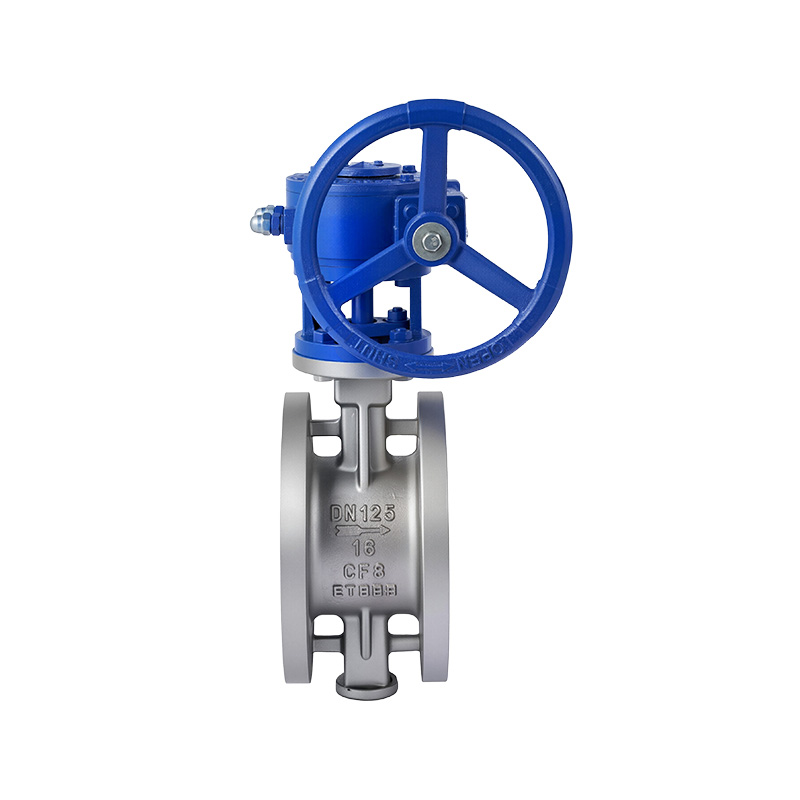

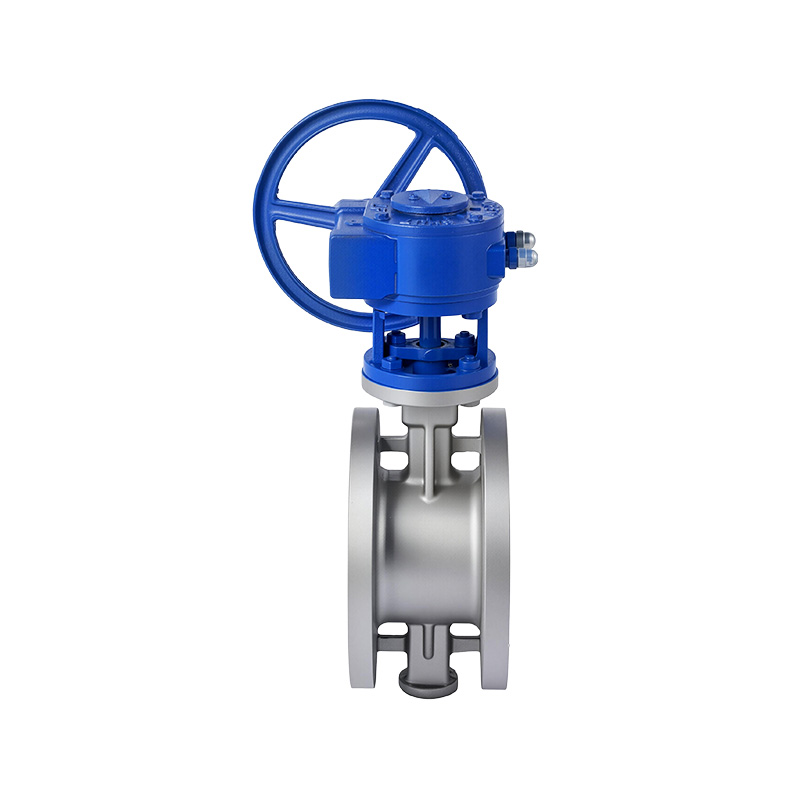

Válvula borboleta flangeada D343

Válvula borboleta flangeada D343 (triplo-excêntrico, acionada por turbina, conexão flangeada): Apresentando um design triplo-excêntrico, o eixo da haste da válvula é deslocado tanto do centro do disco quanto do centro do corpo da válvula, enquanto a superfície de vedação incorpora um ângulo cônico inclinado. Durante as operações de abertura e fechamento, o disco se desengata instantaneamente —e posteriormente se engata novamente— no assento; isso garante um movimento sem atrito durante todo o curso, resultando em desgaste praticamente zero nas superfícies de vedação.

Contate-nos
ANTERIOR:Válvula borboleta tipo wafer D373PRÓXIMO:Sem artigo seguinte
  • Especificação
  • Contate-nos
Características do projeto:
Extremidades flangeadas:
JB/T 79-2015, GB/T 9124.1-2019
Teste e inspeção:
GB/T 13927-2022 JB/T 9092-1999


Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1  Sob cobertura F304 F304L F316 F316L WCB
2  Corpo CF8 CF3 CF8M CF3M WCB
3  Tronco F304 F316L 2CR13
4  Disco CF8 CF3 CF8M CF3M WCB
5  Assento NBR/PTFE/SS+SS+Grafite Flexível
6  Embalagem Grafite Flexível
7  Embalagem de glândulas CF8 CF3 CF8M CF3M WCB
8  Ycke WCB
9  Garanhão B8 B7
10  Engrenagem sem-fim ferro fundido nodular

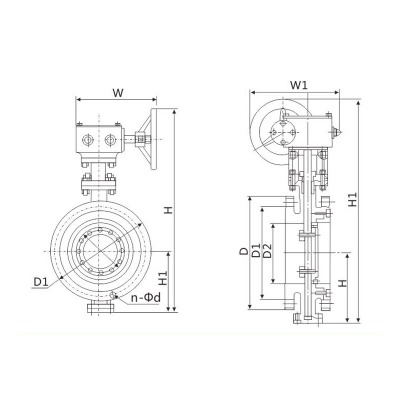

Dimensões principais (PN16) GB/T 9124.1-2019

DN L D D1 D2 n-Φd b
50  108  165  125  102  4-Φ18 18
65  112  185  145  122  8-Φ18 18
80  114  200  160  138  8-Φ18 20
100  127  220  180  158  8-Φ18 20
125  140  250  210  188  8-Φ18 22
150  140  285  240  212  8-Φ22 22
200  152  340  295  268  12-Φ22 24
250  165  405  355  320  12-Φ26 26
300  178  460  410  378  12-Φ26 28
350  190  520  470  438  16-Φ26 30
400  216  580  525  490  16-Φ30 32
450  222  640  585  550  20-Φ30 40
500  229  715  650  610  20-Φ33 44
600  267  840  770  725  20-Φ36 54
700  292  910  840  795  24-Φ36 58
800  318  1025  950  900  24-Φ39 62
900  330  1125  1050  1000  28-Φ39 64
1000  410  1255  1170  1115  28-Φ42 68

As dimensões acima são apenas para referência.
