Válvula de esfera soldada manual de três peças

Lar / Produtos / Válvula de esfera / Válvula de esfera soldada / Válvula de esfera soldada manual de três peças
  • Válvula de esfera soldada manual de três peças
  • Válvula de esfera soldada manual de três peças
  • Válvula de esfera soldada manual de três peças
  • Válvula de esfera soldada manual de três peças
  • Válvula de esfera soldada manual de três peças

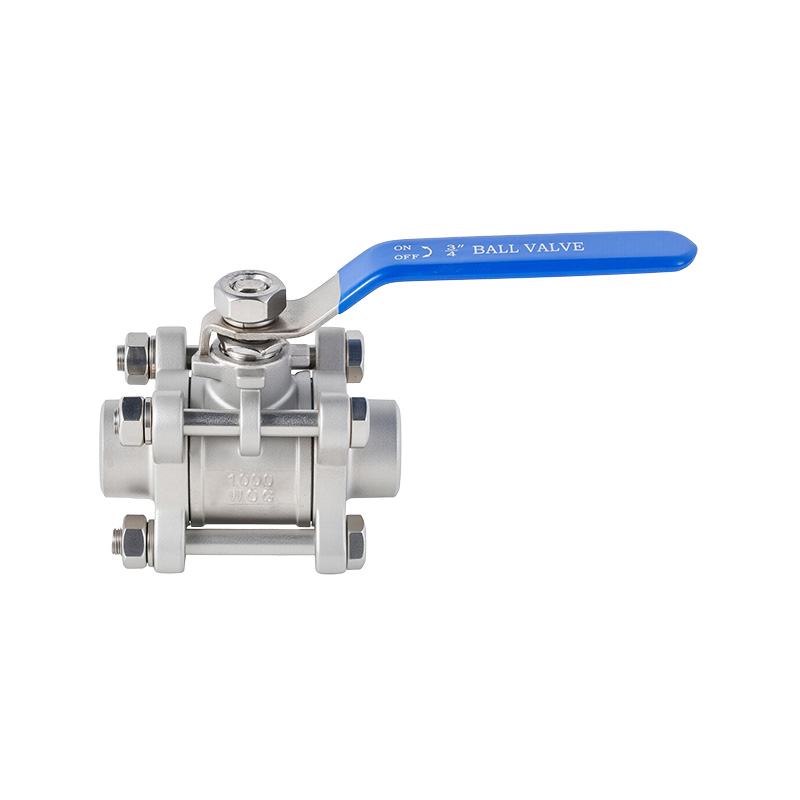

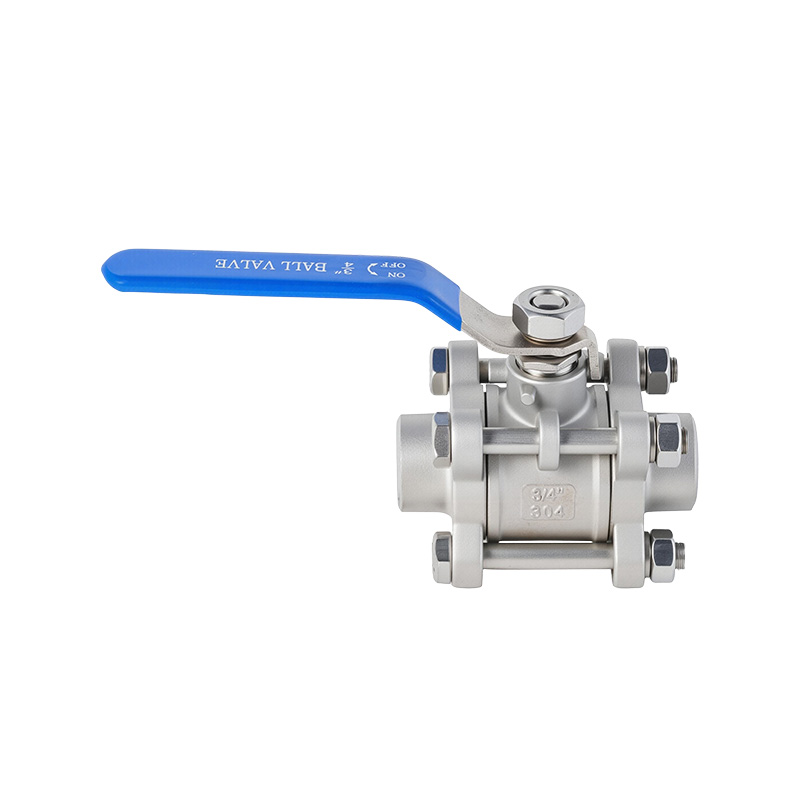

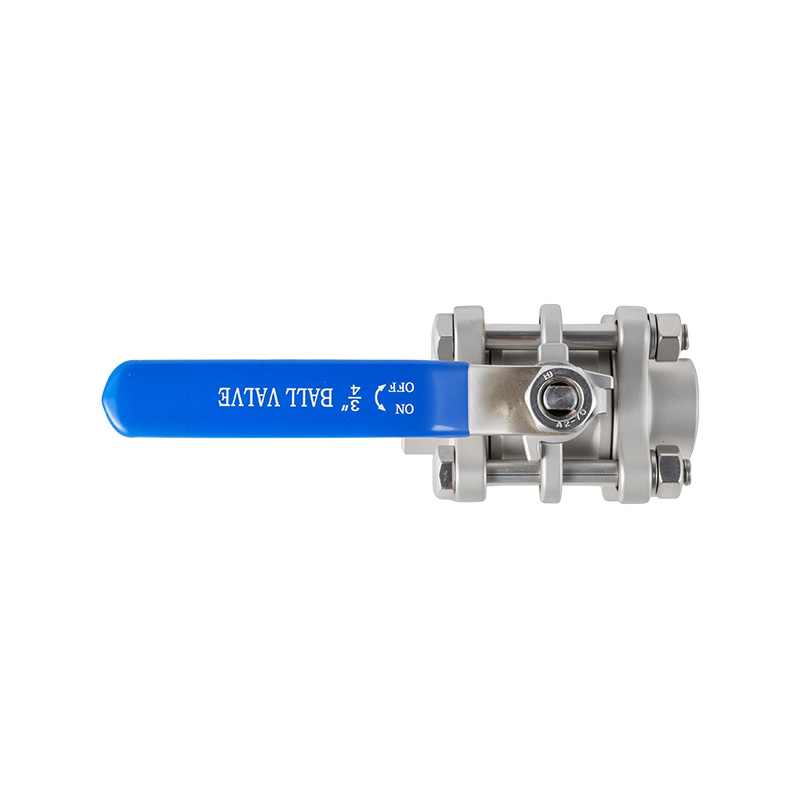

Válvula de esfera soldada manual de três peças

A estrutura de três peças permite fácil desmontagem; durante a manutenção subsequente, não há necessidade de remover toda a tubulação. Em vez disso, o corpo da válvula pode ser simplesmente separado para facilitar a inspeção e substituição de componentes propensos ao desgaste – como a sede, a esfera e a haste da válvula – reduzindo assim significativamente o tempo de inatividade e diminuindo os custos de operação e manutenção. Esta válvula esférica *deve* ser removida por dessoldagem; *não* deve ser soldado diretamente no lugar, pois isso danificaria a sede da válvula. Após a dessoldagem e remoção, a válvula esférica deve ser remontada e fixada com segurança enquanto a válvula permanece na posição fechada.

Contate-nos
ANTERIOR:Válvula de esfera de rosca externa com tubo de conexãoPRÓXIMO:Sem artigo seguinte
  • Especificação
  • Contate-nos
Recursos de projeto:
Corpo de fundição de investimento
Haste à prova de explosão
Design de porta completo
Alça travável disponível como opção
Pressão de trabalho: 1,6 ~ 2,5 MPa
Temperatura aplicável:
-20°C~120°C(250°C)
Meio aplicável: Água, óleo, gás, etc.



Principais peças e materiais

ARTIGO PARTE MATERIAL PRINCIPAL
1 Corpo WCB CF8 CF8M CF3M
2 Assento de válvula PTFE RPTFE
3 Bola 201 304 316 316L
4 Boné WCB CF8 CF8M CF3M
5 Arruela de pressão 201 304
6 Noz 201 304
7 Parafuso A2-70
8 Caule 201 304 316 316L
9 Arruela de impulso PTFE RPTFE
10 Caule Packing PTFE RPTFE
11 Porca de glândula 201 304
12 Alça 201 304
13 Arruela de pressão 201 304
14 Noz 201 304
15 Dispositivo de bloqueio (opcional) 201 304
16 Alça Cover Plástico

Dimensões principais

TAMANHO Φd L H W
1/4" DN6 10.5 65 52 95
3/8" DN10 12 65 52 95
1/2" DN15 15 72 55 100
3/4" DN20 20 80 63 115
1" DN25 25 90 75 125
1-1/4" DN32 32 103 81 145
1-1/2" DN40 38 112 95 160
2" DN50 49 138 110 175
2-1/2" DN65 65 178 131 220
3" DN80 78 205 140 240
4" DN100 98 252 264 170 315

As dimensões acima são apenas para referência.
