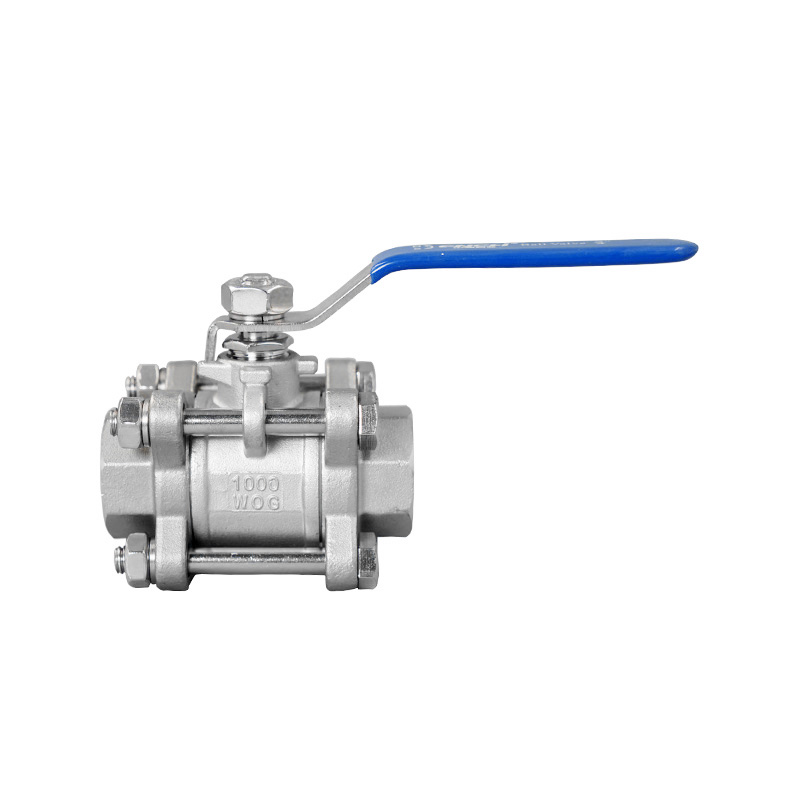

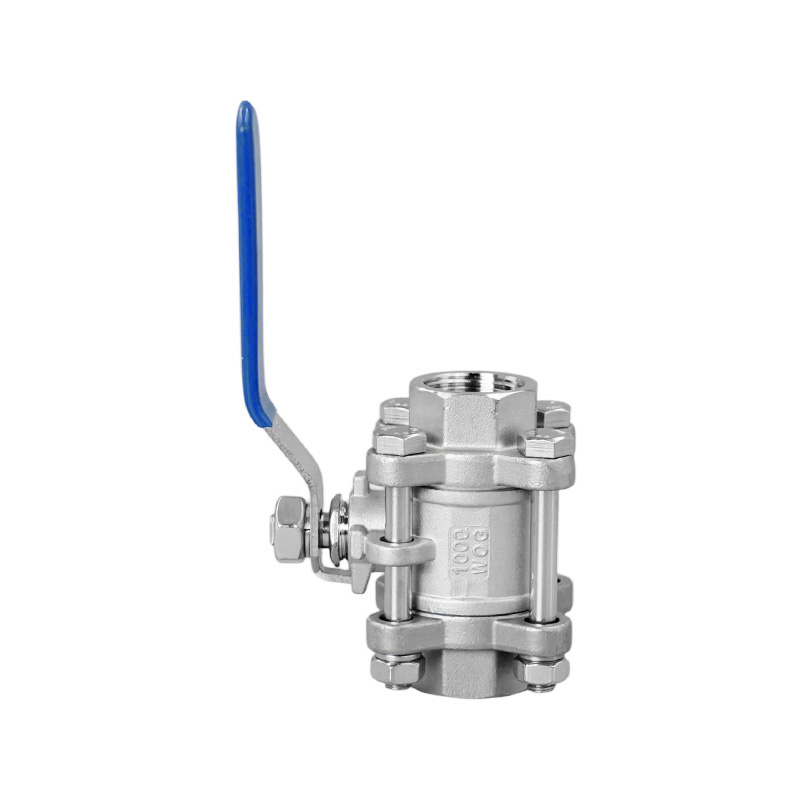

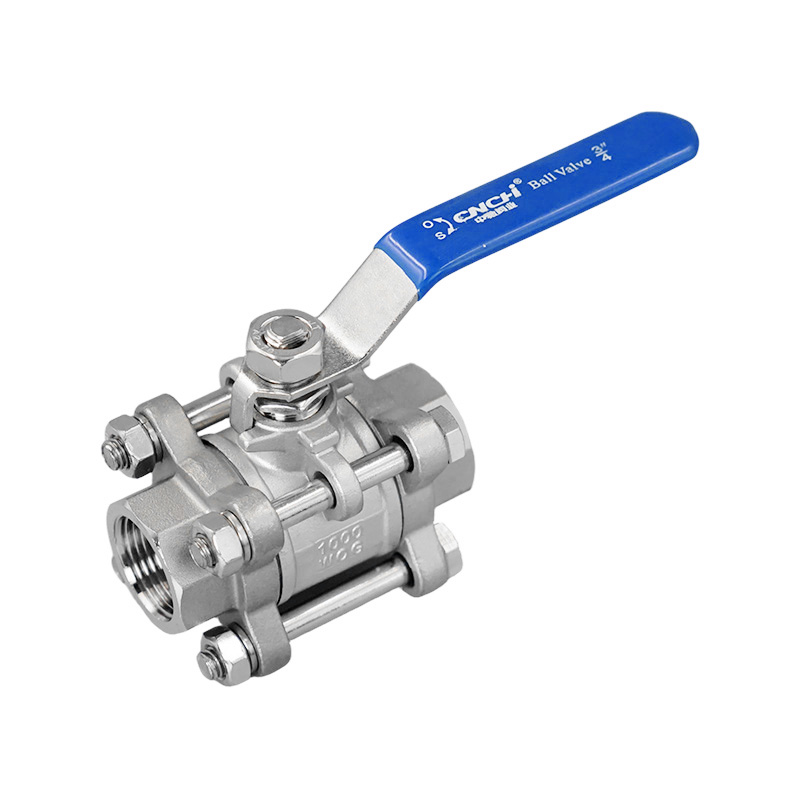

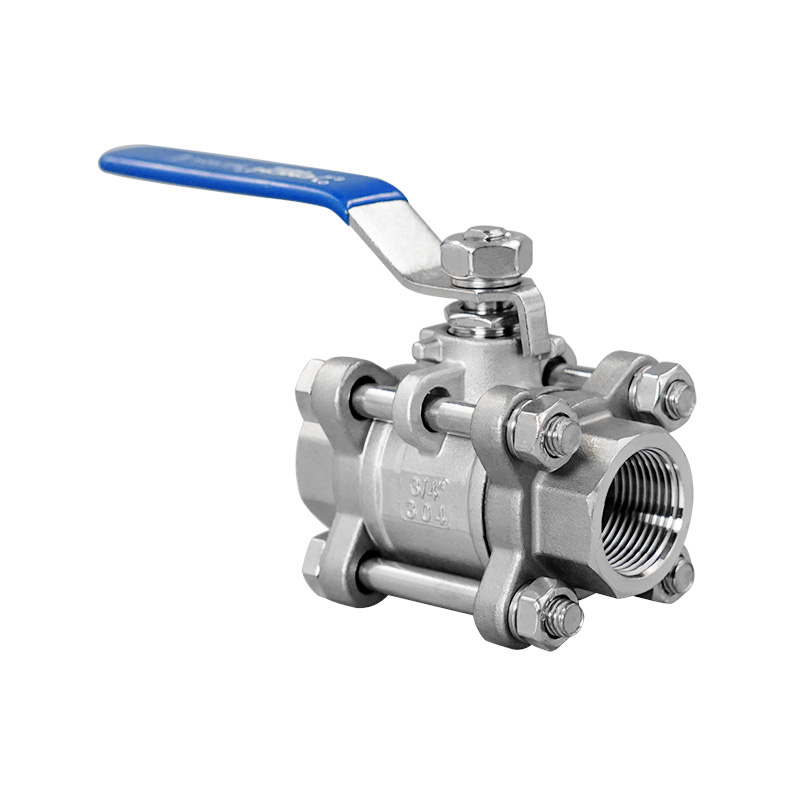

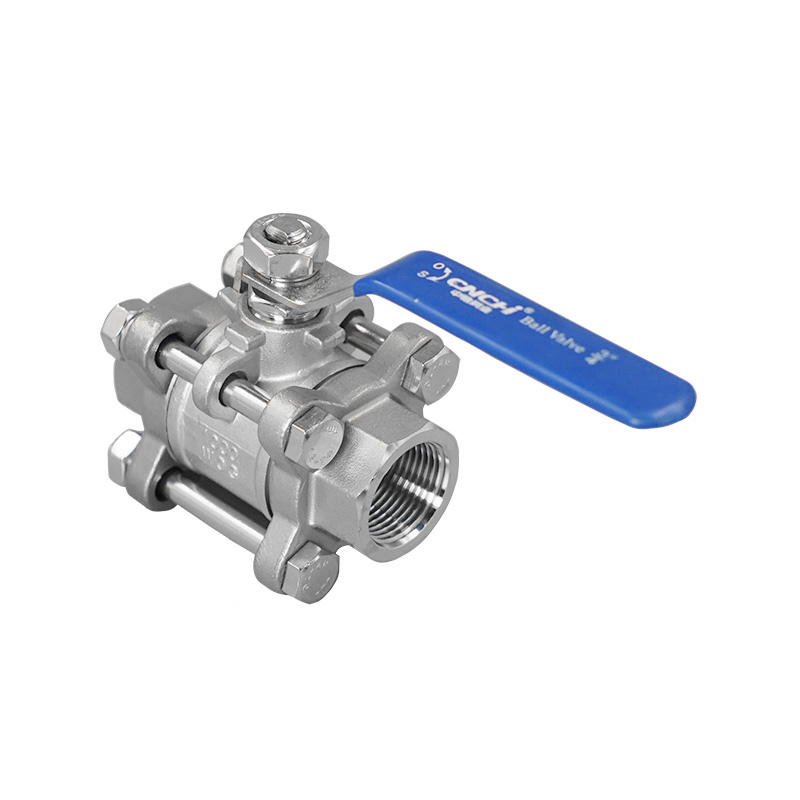

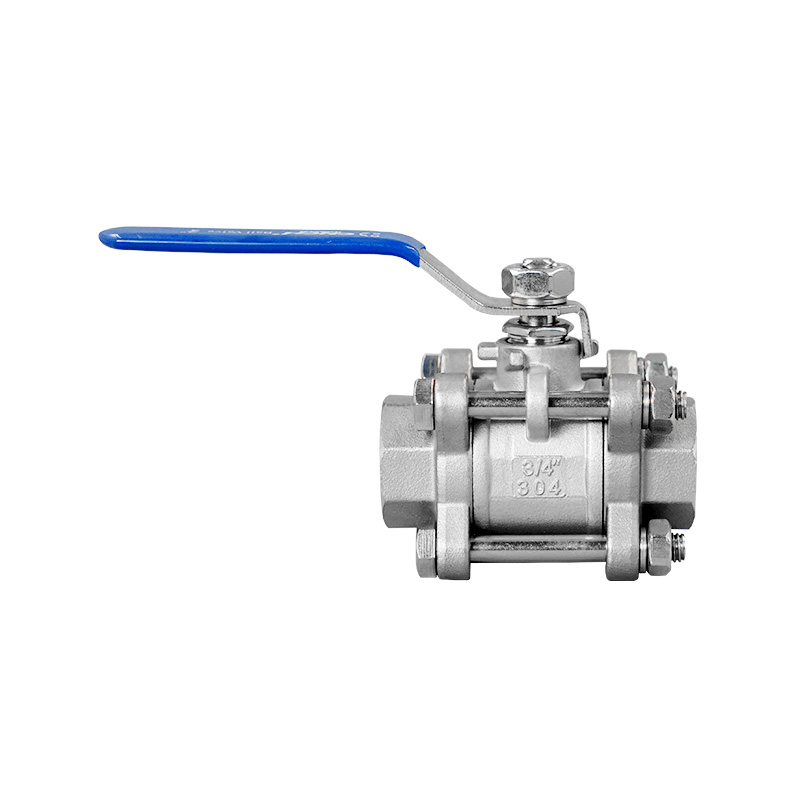

Válvula de esfera manual de três peças com rosca fêmea

Em contraste com estruturas integrais de uma peça ou semi-divididas de duas peças, a válvula de esfera roscada internamente operada manualmente de três peças apresenta um design de corpo de três segmentos, no qual as seções esquerda, central e direita do corpo são unidas com segurança por parafusos. Sua principal vantagem reside em sua natureza de "manutenção totalmente destacável e de precisão". Durante a manutenção de rotina, não há necessidade de desmontar todo o sistema de tubulação; basta afrouxar os parafusos de conexão para separar completamente os três segmentos do corpo da válvula. Isso permite a remoção sem esforço de todos os componentes internos —incluindo a esfera, os assentos e as vedações—, possibilitando inspeção, reparo e substituição abrangentes. Seja para a manutenção de rotina de peças propensas ao desgaste ou para a rápida solução de problemas de componentes defeituosos, o processo requer recursos mínimos de mão de obra e materiais. Isso reduz significativamente o tempo de inatividade para manutenção, diminui os custos operacionais e resolve efetivamente os pontos problemáticos de todo o setor associados à natureza complicada, demorada e trabalhosa da manutenção tradicional de válvulas, tornando assim as operações de manutenção mais eficientes e precisas. Com design de furo completo e vedações de PTFE, a válvula garante vazamento zero.

Contate-nos
ANTERIOR:Válvula de esfera roscada fêmea manual de duas peças PN64PRÓXIMO:Válvula de esfera manual de duas peças com rosca interna
  • Especificação
  • Contate-nos
Características do projeto:
Organismo de fundição de investimentos
Haste à prova de explosão
Projeto de porta completa
Alça com trava disponível como opção
Padrão de rosca:
NPT, BSP, BSPT, DIN259/2999, Rc, Rp
Pressão de trabalho: 1,6~2,5 MPa
Temperatura aplicável:
-20°C~120°C(250°C)
Meio aplicável: Água, óleo, gás, etc

Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1  Corpo WCB CF8 CF8M CF3M
2  Assento da válvula PTFE RPTFE
3  Bola 201 304 316 316L
4  Gorro WCB CF8 CF8M CF3M
5  Lavadora de primavera 201 304
6  Noz 201 304
7  Parafuso A2-70
8  Tronco 201 304 316 316L
9  Lavadora de impulso PTFE RPTFE
10  Embalagem de haste PTFE RPTFE
11  Noz da glândula 201 304
12  Lidar 201 304
13  Lavadora de primavera 201 304
14  Noz 201 304
15  Dispositivo de bloqueio (opcional) 201 304
16  Tampa da alça Plástico

Dimensões principais

TAMANHO D'us L H O
1/4" DN6 10,5  65  52  95
3/8" DN10 12  65  52  95
1/2" DN15 15  70  55  100
3/4" DN20 20  80  63  115
1" DN25 25  88  75  125
1-1/4" DN32 32  102  81  145
1-1/2" DN40 38  110  95  160
2" DN50 49  130  110  175
2-1/2" DN65 65  170  131  220
3" DN80 78  186  140  240
4" DN100 98  225 252 170  315

As dimensões acima são apenas para referência.
