Válvula de esfera roscada fêmea de plataforma alta de três peças

Lar / Produtos / Válvula de esfera / Válvula de esfera roscada / Válvula de esfera roscada fêmea de plataforma alta de três peças
  • Válvula de esfera roscada fêmea de plataforma alta de três peças
  • Válvula de esfera roscada fêmea de plataforma alta de três peças
  • Válvula de esfera roscada fêmea de plataforma alta de três peças
  • Válvula de esfera roscada fêmea de plataforma alta de três peças
  • Válvula de esfera roscada fêmea de plataforma alta de três peças

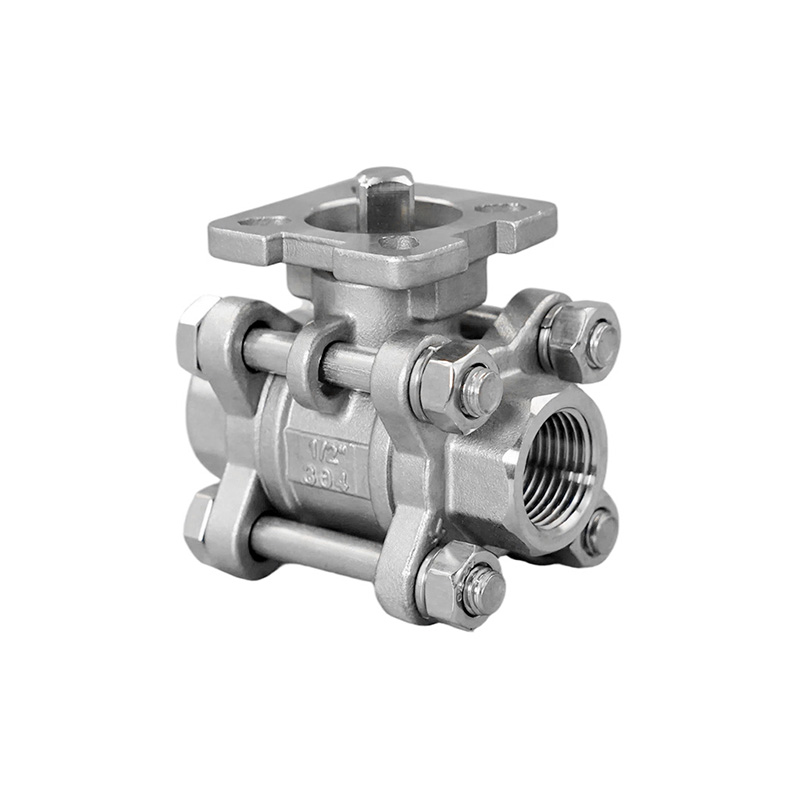

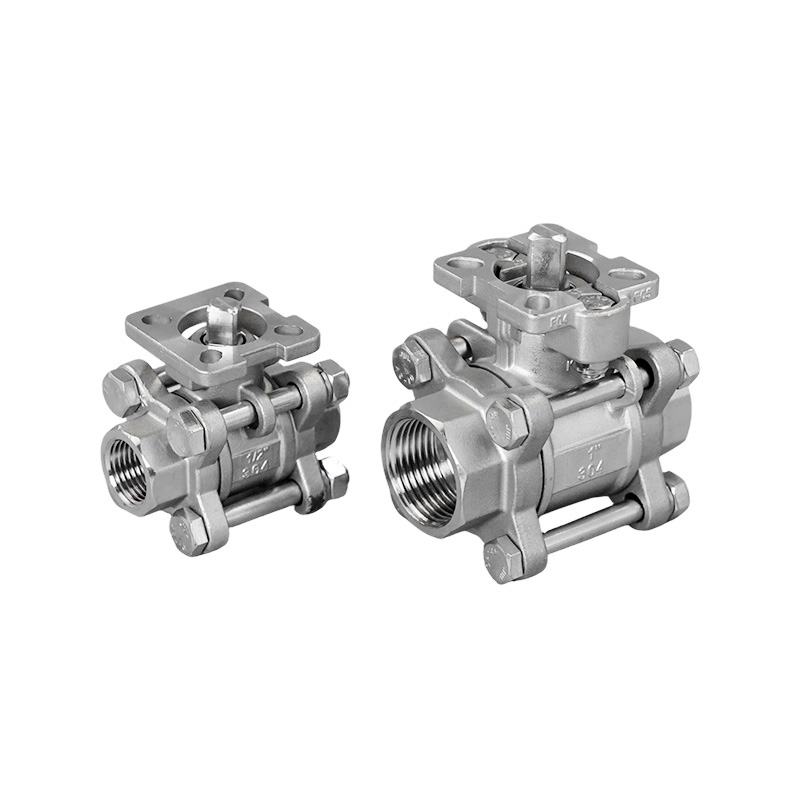

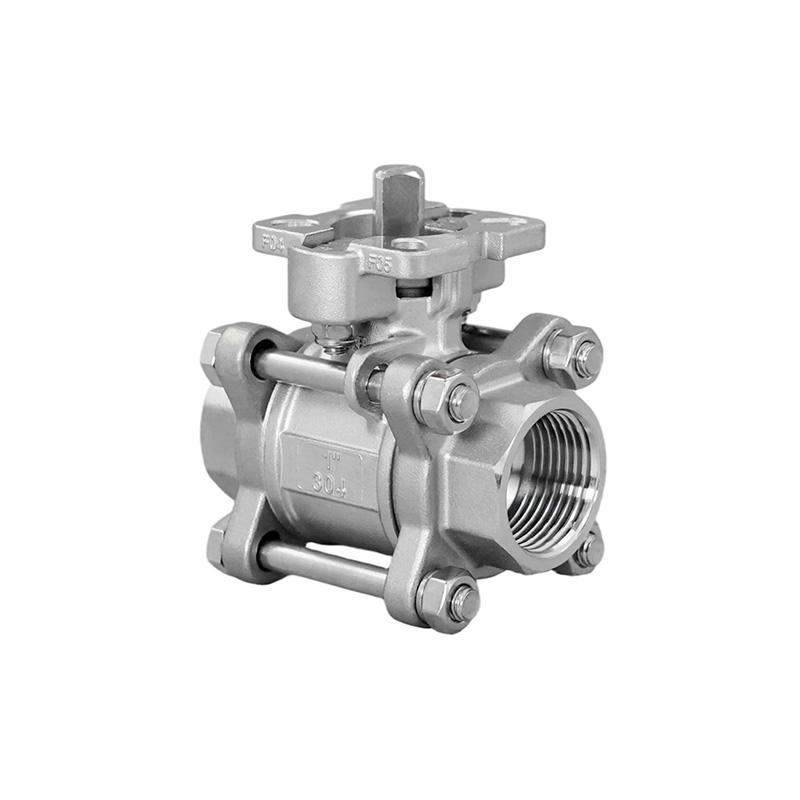

Válvula de esfera roscada fêmea de plataforma alta de três peças

A estrutura de três peças totalmente removível resolve completamente o problema comum de manutenção complicada associado às válvulas de esfera tradicionais. Em contraste com os designs integrais de uma peça ou semi-divididos de duas peças, este modelo emprega um design de corpo de três segmentos —compreendendo seções esquerda, central e direita— unidos com segurança por parafusos de alta resistência para permitir desmontagem e manutenção abrangentes. Juntamente com um design integral de alta plataforma, o produto oferece uma dupla proposta de valor: combinando a conveniência da desmontagem completa com a compatibilidade perfeita para automação, rompendo assim as limitações funcionais das válvulas de esfera tradicionais. Os recursos incluem um design de furo total e vedações de PTFE.

Contate-nos
ANTERIOR:Válvula de esfera roscada WCB 2PCPRÓXIMO:Válvula de esfera de estoque de barra
  • Especificação
  • Contate-nos
Características do projeto:
Organismo de fundição de investimentos
Haste à prova de explosão
Projeto de porta completa
Alça com trava disponível como opção
Padrão de rosca:
NPT, BSP, BSPT, DIN259/2999, Rc, Rp
Pressão de trabalho: 1,6~2,5 MPa
Temperatura aplicável:
-20°C~120°C(250°C)
Meio aplicável: água, óleo, gás, etc

Principais peças e materiais

ITEM PARTE PRINCIPAL MATERIAL
1  Tronco 304 316 316L
2  Corpo CF8 CF8M CF3M
3  Noz da glândula 304
4  Embalagem de haste PTFE RPTFE
5  Lavadora de impulso PTFE RPTFE
6  Bola 304 316 316L
7  Assento da válvula PTFE RPTFE
8  Gorro CF8 CF8M CF3M
9  Parafuso A2-70
10  Noz 304
11  Lavadora de primavera 304

Dimensões principais

TAMANHO D'us L H C ISO5211 H1
1/2" DN15 15  70 42  9  F03/F04 11
3/4" DN20 20  80 50  9  F03/F04 11
1" DN25 25  87 52  11  F04/F05 13
1-1/4" DN32 32  102 65  11  F04/F05 13
1-1/2" DN40 38  112 74  14  F05/F07 16
2" DN50 49  130 82  14  F05/F07 16-19
2-1/2" DN65 65  170 110  17  F07/F10 17-20
3" DN80 78  186 118  17  F07/F10 17-20
4" DN100 98  225 130  17  F07/F10 17-20

As dimensões acima são apenas para referência.
