Filtro em Y revestido com flúor

Lar / Produtos / Válvula de filtro / Filtro em Y revestido com flúor
  • Filtro em Y revestido com flúor
  • Filtro em Y revestido com flúor

Filtro em Y revestido com flúor

O filtro Y revestido com flúor é um dispositivo de filtragem de tubulação projetado para sistemas que transportam meios fortemente corrosivos. Ele remove impurezas e contaminantes sólidos do meio que flui, ajudando a proteger válvulas, instrumentos, bombas e equipamentos de processo a jusante contra bloqueio, desgaste e falhas relacionadas à contaminação. A construção revestida com flúor fornece proteção contra corrosão para aplicações exigentes em tubulações químicas e anticorrosivas.

A estrutura de filtração tipo Y fornece uma solução prática para separar contaminantes do meio enquanto mantém a operação contínua da tubulação. Ao reduzir a quantidade de impurezas que entram no equipamento a jusante, o filtro ajuda a manter o fluxo estável do processo e a reduzir a manutenção causada pelo bloqueio da tubulação ou desgaste do equipamento. Seu design resistente à corrosão o torna adequado para aplicações onde componentes convencionais de filtragem de metal podem ser expostos a meios agressivos.

O filtro Y revestido com flúor é amplamente utilizado em processamento químico, tubulações anticorrosivas químicas e outros sistemas industriais que lidam com fluidos fortemente corrosivos. Os serviços OEM e ODM podem oferecer suporte à personalização do tamanho do filtro, materiais do corpo, configuração do revestimento, padrões de conexão, requisitos de filtragem e outros requisitos específicos do projeto.

Contate-nos
ANTERIOR:Sem artigo anteriorPRÓXIMO:Filtro roscado tipo Y
  • Especificação
  • Contate-nos

ygojeagh1789019636

Técnica padrão
Especificação de projeto HG/T21637
Cara a cara GB/T12221
Dimensão do flange HG/T20592-2009 ASME16.5a
Teste de pressão nominal 0,6、1,0、1,6、2,5MPa Classe 150
Teste de pressão GB/T 13927-92API598
Modelo Padrão de cesta tipo Y

Especificações de materiais das peças principais

Não. Nome Aço fundido Aço inoxidável
C P R PT RL
1 Corpo/capa WCB CF8 CF8M CF3 CF3M
2 Material do forro interno FEP (F46), PTFE (F4), PFA (politetrafluoroetileno solúvel), PO (polieno), PE (polietileno de peso molecular ultra-alto)
3 Tela de filtro PTFE(F4)
4 Parafuso 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
5 Noz 45 45 OCr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9

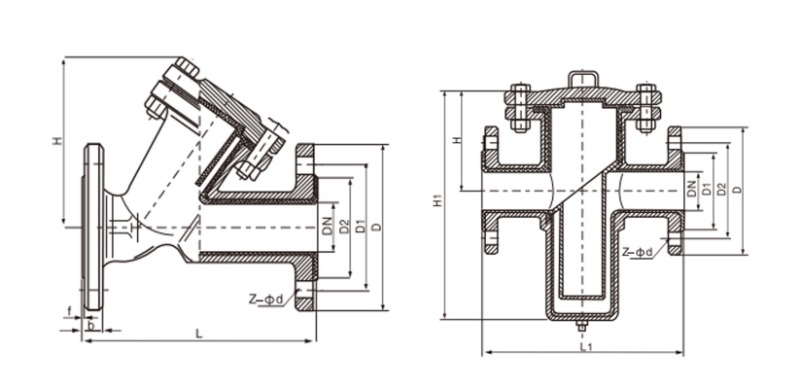

Dimensões e pesos

Diâmetro nominal Dimensões principais Referência
DN NPS L L1 D D1 D2 f b z-d L L1 D D1 D2 f b z-d H H1
milímetros polegada PN1.0MPa PN1.6MPa
15 1/2 150 140 95 65 45 3 16 4-14 150 140 95 65 45 3 16 4-14 70 150
20 3/4 150 145 105 75 55 3 18 4-14 150 145 105 75 55 3 18 4-14 70 160
25 1 160 150 115 85 65 3 18 4-14 160 150 115 85 65 3 18 4-14 80 160
32 4/11 180 155 140 100 75 3 18 4-18 160 155 140 100 75 3 18 4-18 85 160
40 2/11 200 165 150 110 85 3 18 4-18 200 165 150 10 8 5 3 8   4 -18 90 170
50 2 230 215 165 125 100 3 18 4-18 220 215 165 125 100 3 18 4-18 110 170
65 21/2 290 235 185 145 120 3 18 4-18 290 23 5 18 5 145 120 3 18 4-18 115 210
80 3 310 250 200 160 135 3 20 8-18 3
310 		250 200 160 135 3 20 8-18 135 250
100 4 350 290 220 180 155 3 20 8-18 350 290 220 180 155 3 20 8-18 155 300
125 5 400 335 250 210 185 4 22 8-18 400 335 250 210 1851 4 22 8-18 250 350
150 6 480 380 285 240 210 4 22 8-22 480 380 285 2240 210 4 22 8-22 285 400
200 8 600 533 340 295 265 4 24 8-22 550 533 340 295 265 4 24 12-22 360 450
PN2,5 MPa Classe 150
15 1/2 150 160 95 65 45 3 16 4-14 150 160 89 60.5 35 3 15 4-15 70 150
20 3/4 150 170 105 75 55 3 18 4-14 150 170 98 70 43 3 15 4-15 70 160
25 1 160 180 115 85 65 3 18 4-14 160 180 108 79.5 51 3 15 4-15 80 160
32 4/11 180 200 140 100 75 3 18 4-18 160 200 1117 89 64 3 15 4-15 85 160
40 2/11 200 260 150 110 85 3 18 4-18 200 260 127 98.5 73 3 16 4-15 90 170
50 2 230 260 165 125 100 3 20 4-18 220 260 152 120.5 92 3 17 4-19 110 170
65 21/2 290 330 185 145 120 3 22 8-18 290 330 178 139.5 105 3 19 4-19 115 210
80 3 310 340 200 160 135 3 24 8-18 310 340 190 152.5 127 3 20 4-19 135 250
100 4 350 400 235 190 155 3 24 8-22 350 400 229 190. 5157 3 24 8-19 155 300
125 5 400 480 270 220 185 4 26 8-26 400 480 254 216 186 4 25 8-22 250 350
150 6 480 500 300 250 210 4 28 8-26 480 500 279 241.5 216 4 27 8-22 285 400
200 8 600 560 360 310 275 4 30 12-26 550 560 343 298.5 270 4 30 8-22 360 450
