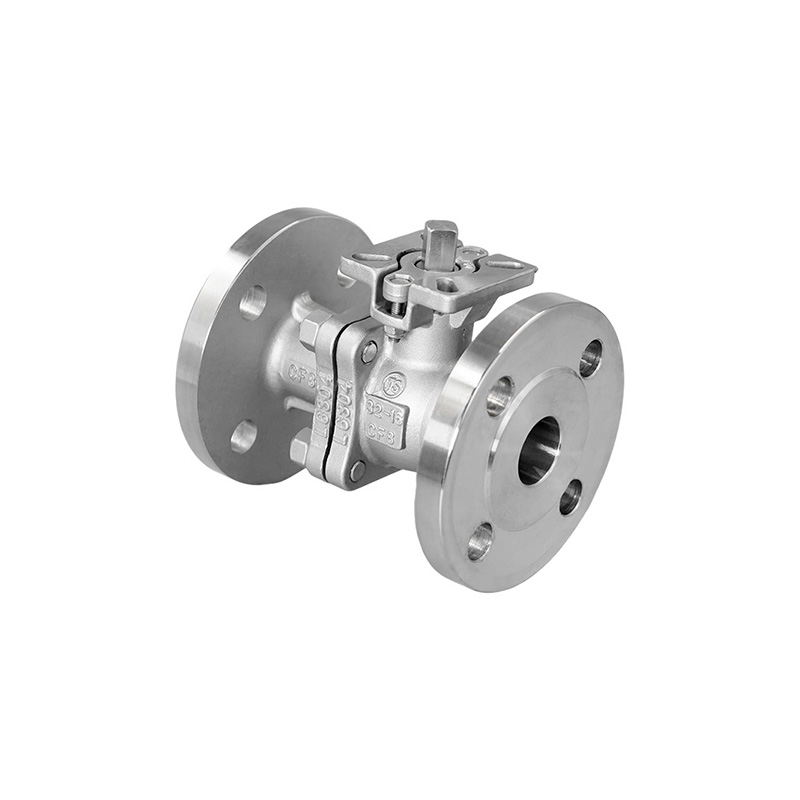

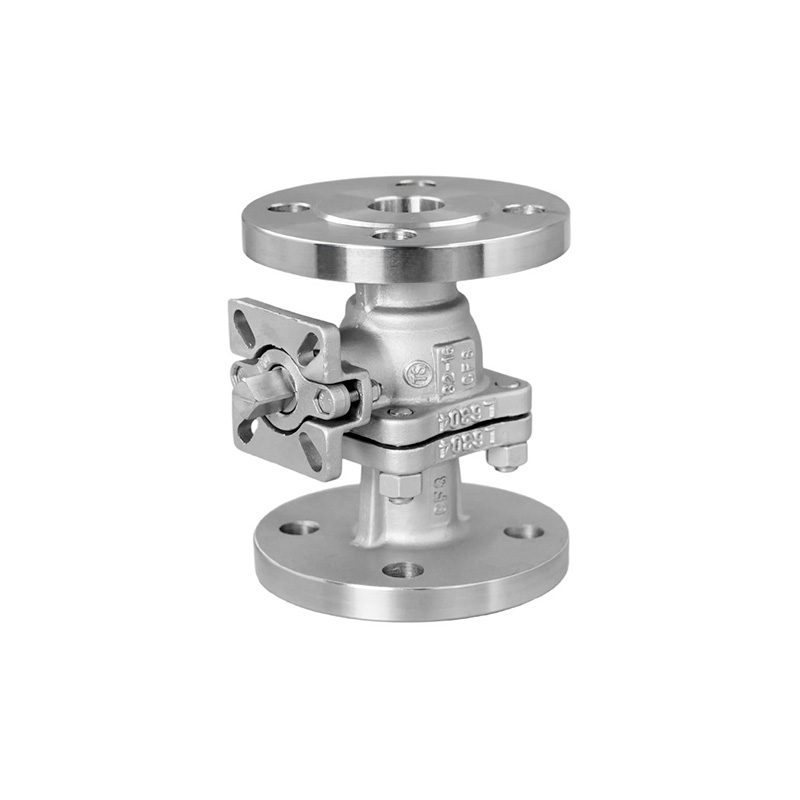

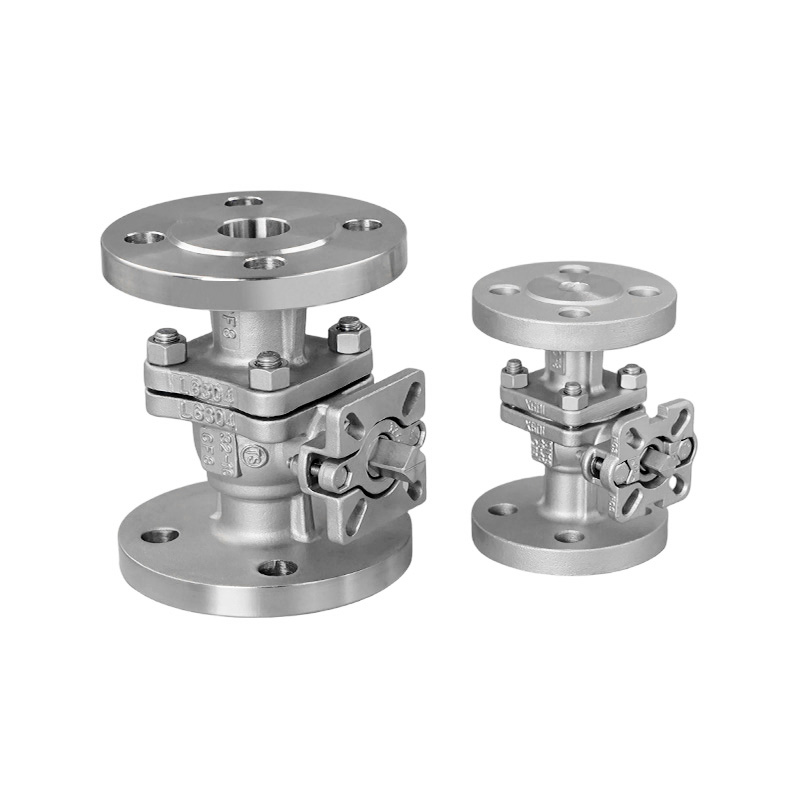

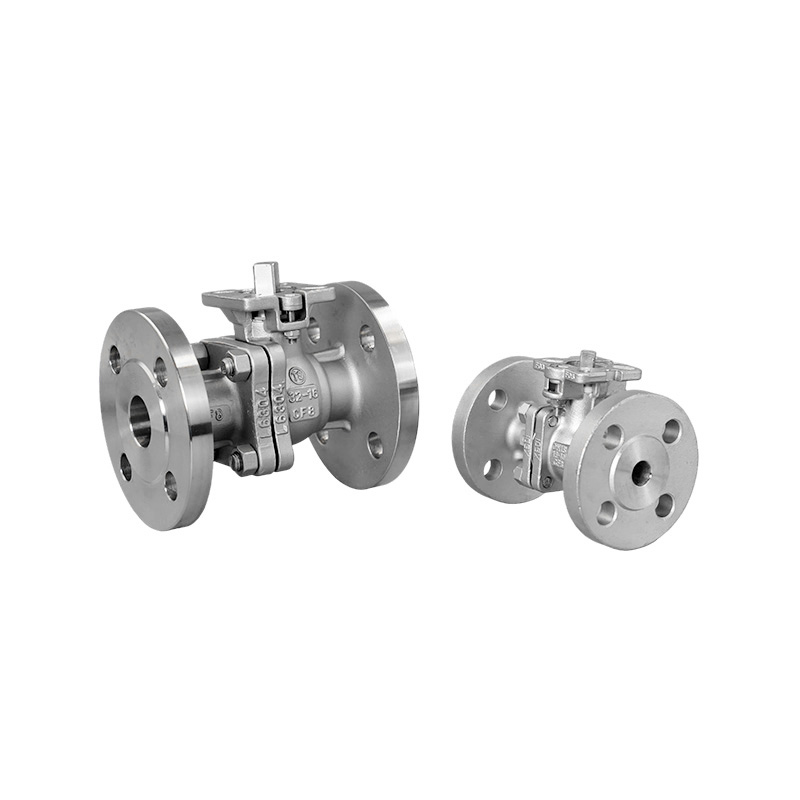

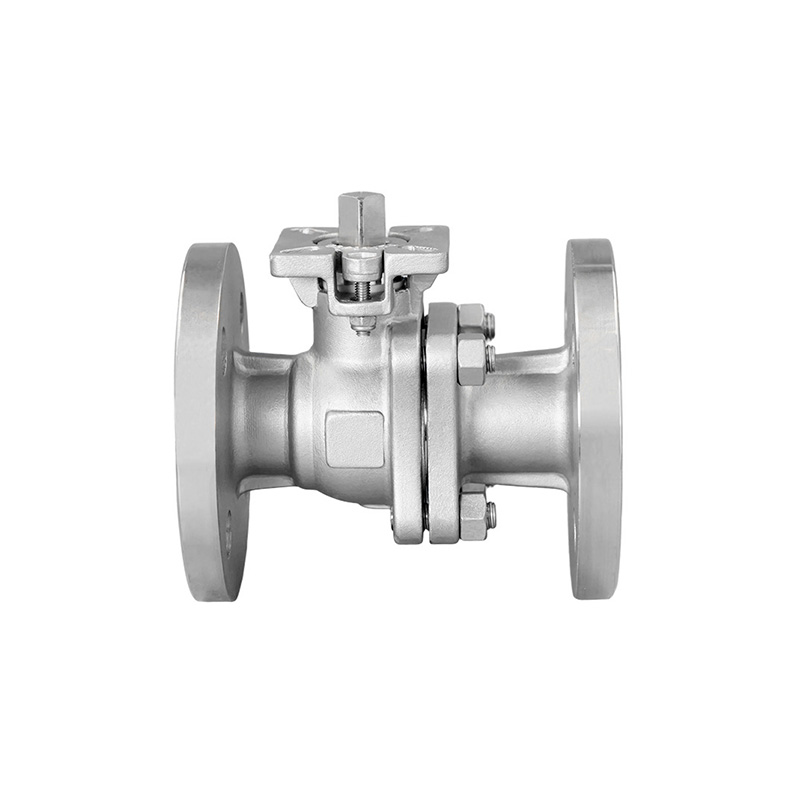

Válvula de esfera flangeada com almofada de montagem alta

A válvula de esfera flangeada com almofada de montagem alta foi projetada para desligamento confiável e controle automatizado em sistemas de tubulação industrial. O design da almofada de montagem alta fornece uma plataforma conveniente para instalação do atuador, permitindo fácil integração com dispositivos elétricos, pneumáticos e outros dispositivos de controle de válvula. A conexão flangeada garante instalação segura, bom desempenho de vedação e manutenção conveniente, tornando-a adequada para aplicações que exigem operação estável e controle eficiente de tubulações.

Fabricada de acordo com os padrões da indústria, incluindo GB/T 12237-2021, GB/T 12224-2015, JB/T 79-2015 e GB/T 9124.1-2019, a válvula apresenta resistência estrutural confiável e compatibilidade dimensional. Ele é testado e inspecionado de acordo com GB/T 26480-2011, GB/T 13927-2022 e JB/T 9092-1999 para garantir desempenho confiável sob diferentes condições de trabalho. A válvula é adequada para vários meios, incluindo água, óleo, gás e outros fluidos compatíveis, com diferentes opções de materiais disponíveis para aplicações específicas.

A válvula de esfera flangeada com almofada de montagem alta é amplamente utilizada em abastecimento e drenagem de água, processamento químico, petróleo, gás natural, HVAC, engenharia municipal, geração de energia e outros sistemas de dutos industriais. Os serviços OEM e ODM estão disponíveis para personalizar tamanhos de válvulas, classificações de pressão, padrões de conexão, materiais do corpo, materiais de vedação e configurações de atuadores de acordo com os requisitos do projeto.

Contate-nos
ANTERIOR:Sem artigo anteriorPRÓXIMO:Válvula de esfera de três vias revestida de flúor
  • Especificação
  • Contate-nos
Características do projeto:
Padrão de projeto:
GB/T 12237-2021, GB/T 12224-2015
Extremidades flangeadas:
JB/T 79-2015, GB/T 9124,1-2019
Teste e inspeção:
GB/T 26480-2011, GB/T 13927-2022
JB/T 9092-1999
Meio aplicável:
Água,óleo, gás Ect

Principais peças e materiais

ITEM PARTE MATERIAL PRINCIPAL
1 Corpo CF8 CF3M WCB
2 Junta PTFE RPTFE
3 Assento da válvula PTFE RPTFE
4 Noz A194-8 2H
5 Borrão B8 B7
6 Gorro CF8 CF3M WCB
7 Bola 304 316L
8 Dispositivo antiestático SS
9 Lavadora de impulso PTFE RPTFE
10 Anel de vedação VÍTON
11 Embalagem PTFE RPTFE
12 Tronco F304 F316L 2Cr13
13 Glândula de embalagem CF8 WCB

Dimensões principais (PN16) GB/T 9124.1-2019

TAMANHO DN L D D1 D2 n-Φd b f H ΦA ΦB R1 R2 L h d1xd2
1" 25 150 115 85 68 4-Φ14 18 2 60 52,5 47,5 4 4 52 12 11x11
1-1/4" 32 165 140 100 78 4-Φ18 18 2 70 70 50 4,5 3,5 66 15 14x14
1－1/2" 40 180 150 110 88 4-Φ18 18 3 78 70 50 4,5 3,5 66 15 14x14
2" 50 200 165 125 102 4-Φ18 18 3 86 70 50 4,5 3,5 68 17 14x14
2-1/2" 65 220 185 145 122 8-Φ18 18 3 113 102 70 5,5 4,5 92 18 17x17
3" 80 250 200 160 138 8-Φ18 20 3 130,5 125 102 7 6 110 23 22x22
4" 100 280 220 180 158 8-Φ18 20 3 153 125 102 7 6 110 23 22x22
5" 125 320 250 210 188 8-Φ18 22 3 176 140 120 7 7 125 29 22x22
6" 150 360 285 240 212 8-Φ22 22 3 202 140 125 9 7 140 29 27x27
8" 200 400 340 295 268 12-Φ22 24 3 248 165 140 9 8 158 38 27x27
10" 250 533 405 355 320 12-Φ26 26 3 298 165 / 11,5 11,5 165 48 36x36
