Válvula borboleta revestida com flúor

Lar / Produtos / Válvula borboleta / Válvula borboleta revestida com flúor
  • Válvula borboleta revestida com flúor
  • Válvula borboleta revestida com flúor

Válvula borboleta revestida com flúor

A válvula borboleta revestida com flúor é uma válvula reguladora e de corte projetada para sistemas de tubulações industriais que lidam com meios fortemente corrosivos. O corpo da válvula é fundido com precisão em aço carbono, proporcionando uma estrutura compacta, rigidez suficiente e resistência à pressão estável, ao mesmo tempo que se adapta a espaços comuns de instalação de tubulações industriais. A parede interna do corpo da válvula, a placa borboleta e a haste da válvula são totalmente revestidas com plástico de flúor PTFE (F4/F46) para isolar a estrutura metálica de meios agressivos, como ácido clorídrico, ácido sulfúrico, ácido nítrico, soluções alcalinas fortes, solventes químicos e esgoto carregado de sal.

A estrutura da placa borboleta de linha central usa operação de um quarto de volta de 90° para abertura, fechamento e regulação de fluxo convenientes. O revestimento completo de flúor ajuda a reduzir a corrosão, incrustações e falhas relacionadas à vedação associadas às válvulas metálicas convencionais quando expostas a fluidos fortemente corrosivos. Sua estrutura leve e compacta também o torna adequado para layouts de tubulações industriais onde o espaço de instalação e a resistência à corrosão são considerações importantes.

A válvula borboleta revestida com flúor é amplamente utilizada em processamento químico, sistemas de tubulações anticorrosivas, tratamento de águas residuais, manuseio de solventes químicos e outras aplicações que envolvem meios fortemente corrosivos. Os serviços OEM e ODM podem oferecer suporte à personalização do tamanho da válvula, materiais do corpo, materiais de revestimento, configuração de vedação, dimensões de conexão, classificações de pressão e métodos operacionais de acordo com os requisitos do projeto.

Contate-nos
ANTERIOR:Sem artigo anteriorPRÓXIMO:Válvula borboleta wafer de vedação suave
  • Especificação
  • Contate-nos

tduoialg1789012368 24065

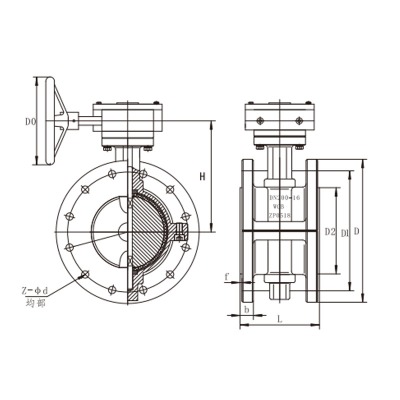

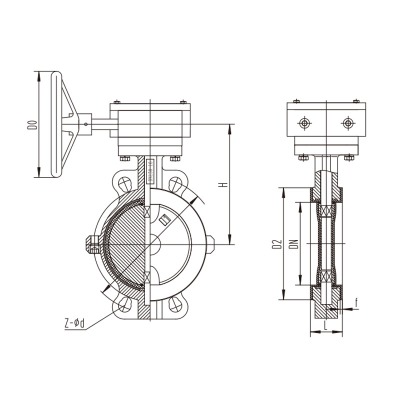

Diâmetro nominal Principal dimensões
DN L D D1 D2 f z-φd D D1 D2 f b Z-φd D0 H
milímetros polegada Bolacha Flange PNO.6MPa PN1.0MPa
40 1 1/2 33 106 130 100 80 3 4-14 150 110 85 3 18 4-18 150 140
50 2 43 108 140 110 90 3 4-14 165 125 100 3 18 4-18 150 140
65 2 1/2 46 112 160 130 110 3 4-14 185 145 120 3 18 4-18 150 150
80 3 46 114 190 150 125 3 4-18 200 160 135 3 20 8-18 150 165
100 4 52 127 210 170 145 3 4-18 220 180 155 3 20 8-18 200 180
125 5 56 140 240 200 175 3 8-18 250 210 185 3 22 8-18 200 200
150 6 56 140 265 225 200 3 8-18 285 240 210 3 22 8-22 280 220
200 8 60 152 320 280 255 3 8-18 340 295 265 3 24 8-22 280 270
250 10 68 165 375 335 310 4 12-18 395 350 320 4 26 12-22 200 320
300 12 78 178 440 395 363 4 12-23 445 400 370 4 26 12-22 240 330
350 14 78 190 490 445 413 4 12-23 505 460 430 4 26 16-22 240 385
400 16 102 216 540 495 463 4 16-23 565 515 480 4 26 16-26 280 430
450 18 114 222 595 550 518 4 16-23 615 565 530 4 28 20-26 280 480
500 20 127 229 645 600 568 4 20-23 670 620 580 4 28 20-26 320 540
600 24 154 267 755 705 667 5 20-26 780 725 680 5 34 20-30 320 610
700 28 165 292 860 810 772 5 24-26 895 840 795 5 34 24-30 360 650
800 32 190 318 975 920 878 5 24-30 1015 950 900 5 36 24-33 360 710
900 36 203 330 1075 1020 980 5 24-30 1115 1050 1000 5 38 28-33 380 780
1000 40 216 410 1175 1120 1080 5 28-30 1230 1160 1115 5 38 28-36 400 900
1200 48 254 470 1405 1340 1295 5 32-33 1455 1380 1330 5 44 32-39 400 1050
